Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

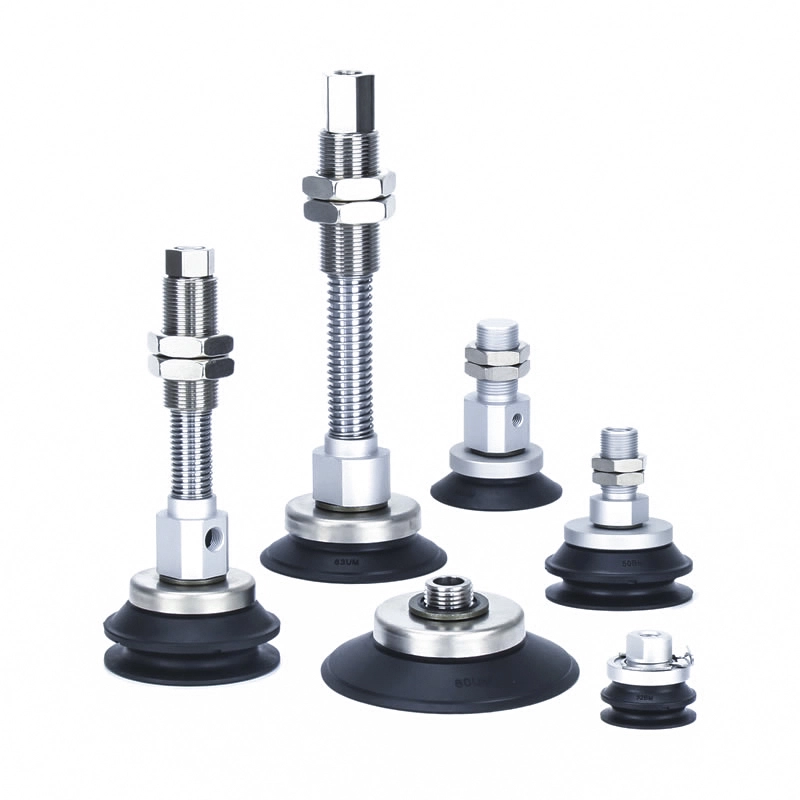

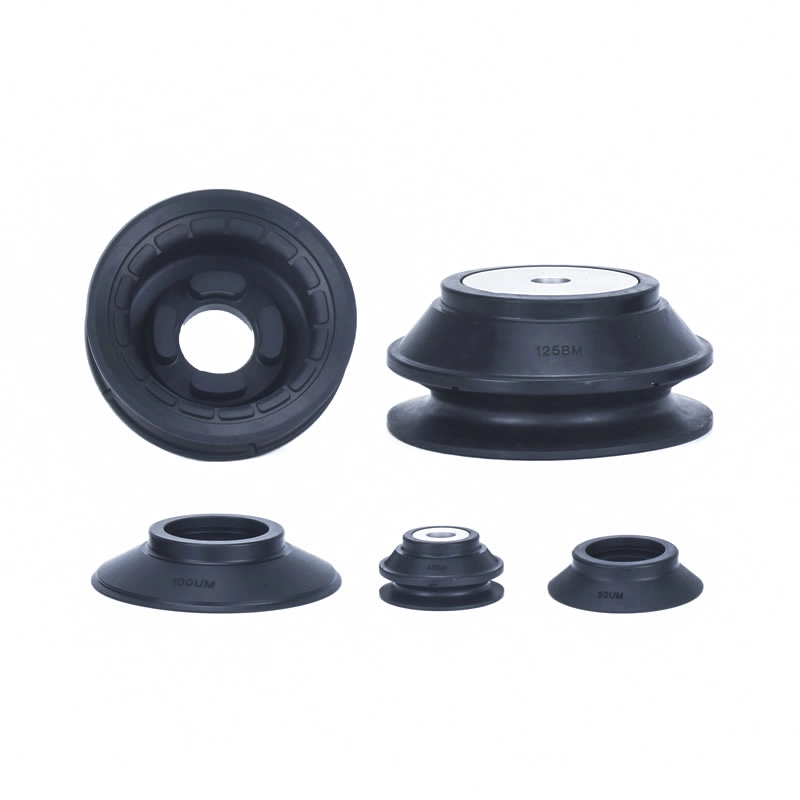

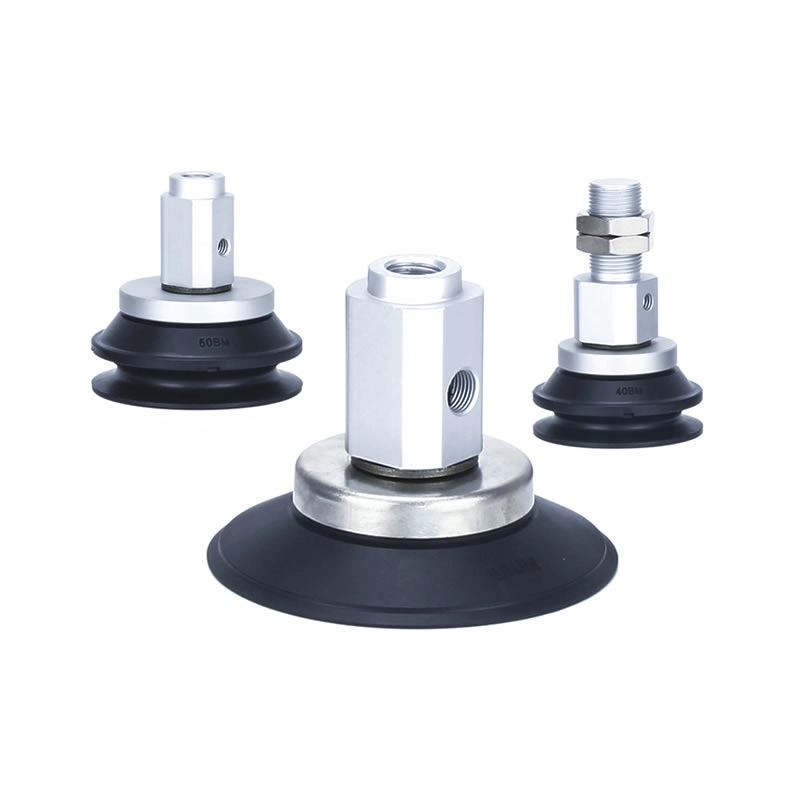

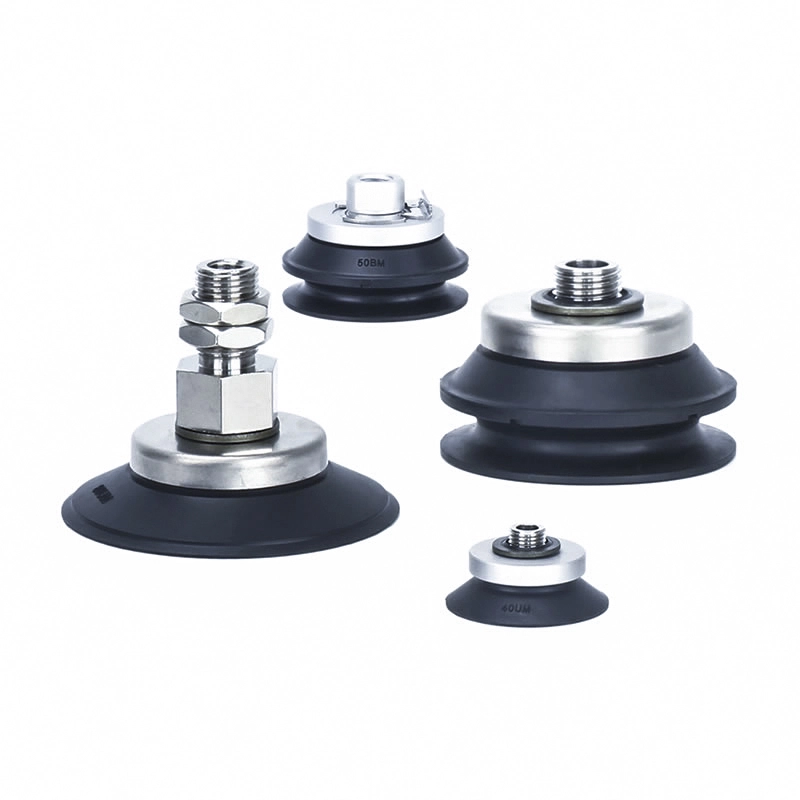

Przyssawki próżniowe o dużej sztywności ZP3E
Przyssawki próżniowe o wysokiej sztywności ZP3E są przeznaczone do przenoszenia dużych obciążeń, dużych lub porowatych przedmiotów. Dzięki rowkowanej powierzchni uszczelniającej i harmonijkowej strukturze zapewniają dobrą przyczepność na nierównych powierzchniach. Idealne do szkła, blach i opakowań, zapewniają stabilny chwyt, niebrudzącą obsługę i niezawodne działanie w systemach automatyki o dużym przepływie. Jest również szeroko stosowany na liniach produkcyjnych w różnych gałęziach przemysłu, w tym w produkcji elektroniki, montażu samochodów i sortowaniu logistycznym.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Przyssawki próżniowe o dużej sztywności ZP3E
Podkładka próżniowa o wysokiej sztywności serii ZP3E
Seria ZP3E-T z adapterami do podkładek próżniowych o dużej sztywności

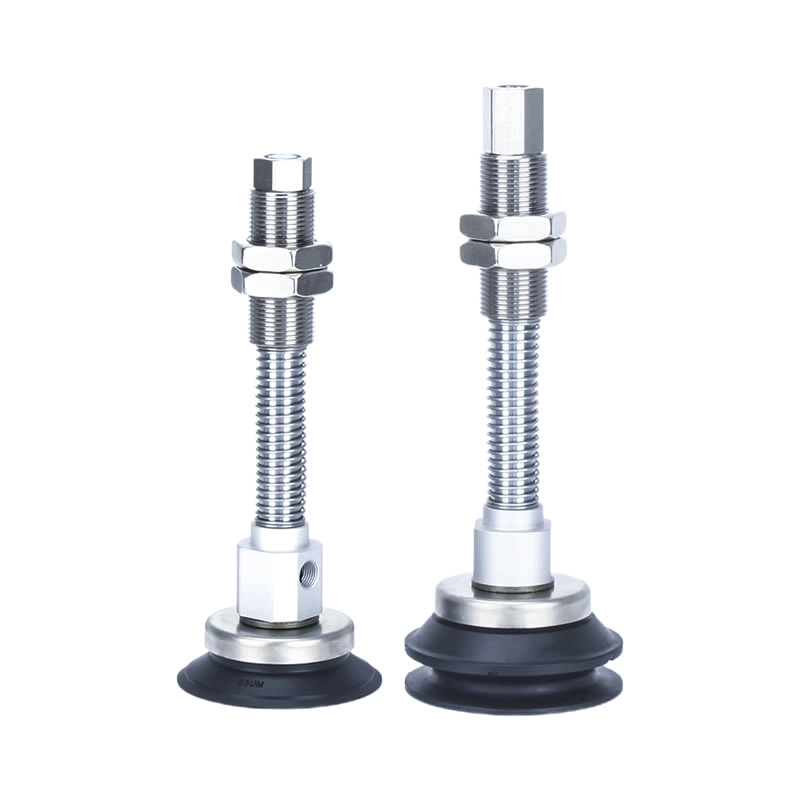

Seria ZP3E-T z podkładkami próżniowymi o dużej sztywności z buforem
Seria ZP3E-Y z adapterami do podkładek próżniowych o dużej sztywności
Seria ZP3E-Y z podkładkami próżniowymi o dużej sztywności z buforem
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Przyssawki próżniowe o wysokiej sztywności ZP3E to przyssawki klasy przemysłowej przeznaczone do przenoszenia dużych obciążeń i dużych powierzchni obrabianych przedmiotów. Idealnie nadają się do zastosowań wymagających dużej przyczepności, wysokiej szczelności i stabilnego chwytu, nawet na nierównych lub lekko przepuszczalnych powierzchniach.
Kluczowe funkcje
Możliwość obsługi ciężkich ładunków
Przyssawki próżniowe o wysokiej sztywności ZP3E zostały zaprojektowane specjalnie do dużych i ciężkich przedmiotów obrabianych, takich jak karton, panele szklane i blachy
Zakres średnic:32 mm do 125 mm
Dostępne w konfiguracjach jednowarstwowych i dwuwarstwowych
Zwiększona skuteczność uszczelniania
Rowkowana powierzchnia ssąca poprawia stabilność chwytu i utrzymuje podciśnienie
Struktura uszczelniająca w kształcie harmonijki dopasowuje się do pochyłych lub nierównych powierzchni
Zapewnia niezawodną przyczepność nawet w przypadku zakrzywionych lub nieregularnych detali
Zoptymalizowany dla materiałów porowatych
Nadaje się do tektury, tektury i innych materiałów przepuszczalnych
Skutecznie współpracuje z systemami próżniowymi o wysokim przepływie
Utrzymuje stałe ssanie pomimo niewielkiego wycieku powietrza
Elastyczna instalacja
Wiele opcji montażu dla różnych konfiguracji automatyki
Kompatybilny z ramionami robotycznymi i zautomatyzowanymi liniami produkcyjnymi
Aplikacje
Urządzenia automatyki przemysłowej
Maszyny do formowania pudełek papierowych:Transport i układanie arkuszy tektury
Systemy pakowania:Układaj i przenoś ciężkie kartony i materiały
Automatyzacja robotyczna:Stabilne trzymanie i szybkie zwalnianie na liniach montażowych
Obsługa przedmiotu obrabianego
Obróbka szkła:Niebrudząca obsługa gładkich, ciężkich paneli szklanych
Arkusze metalowe i plastikowe:Płyty stalowe, blachy aluminiowe i grube płyty z tworzyw sztucznych
Logistyka i magazynowanie:Automatyczne układanie ciężkich produktów
Zalety wydajności
Konstrukcja o dużej sztywności zapewnia stabilność podczas przenoszenia ciężkich ładunków.
Niebrudząca konstrukcja chroni wrażliwe powierzchnie, takie jak szkło, przed uszkodzeniem.
Solidna zdolność utrzymywania próżni zapewnia niezawodną pracę w wymagających środowiskach.
Przyssawki próżniowe o wysokiej sztywności ZP3E nadają się do stosowania w przemyśle elektronicznym, motoryzacyjnym, logistycznym i produkcyjnym.
Dlaczego warto wybrać produkowane w Chinach przyssawki ZP3E
Ekonomiczna produkcja i niezawodna wydajność
Dojrzała technologia wykorzystująca wysokiej jakości silikon i zaawansowane uszczelnienie próżniowe
Szeroka gama produktów zaspokajająca różne potrzeby przemysłowe
Stabilny łańcuch dostaw zapewniający szybką i stałą dostawę

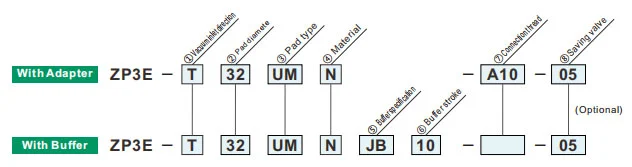

Jak zamówić
| ②Średnica podkładki (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podkładki | |
| Hm | Typ płaski z rowkiem |
| BM | Typ mieszkowy z żebrami i rowkiem |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑧Płyta | |
| Zero | Bez płyty |
| P | Z talerzem |
|
Model
②Średnica podkładki (mm)
|
Typ płaski z rowkiem (UM) | Typ mieszkowy z żebrami i rowkiem (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| Y | Boczny |
| ②Średnica podkładki (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podkładki | |
| Hm | Typ płaski z rowkiem |
| BM | Typ mieszkowy z żebrami i rowkiem |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑦Wlot próżniowy | ZP3E-T /pionowy | ZP3E-Y /boczny | ||||
| ø32~ø50 | ø63 ~ ø125 | ø32~ø50 | ø63 ~ ø125 | |||
| Męski wątek | A10 | M10x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16x1,5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1,5 | — | ● | — | ● | |
| Wątek żeński | B8 | M8x1,25 | ● | — | ● | — |
| B10 | M10x1,5 | ● | — | — | — | |
| B12 | M12x1,75 | — | ● | — | ● | |
| B18 | M18x1,5 | — | ● | — | — | |
| ⑤Specyfikacja bufora | |
| JB | Obrotowy (mosiądz, z tuleją) |
| JF | Obrotowy (stal, z tuleją) |
| KB | Nieobrotowy (mosiądz, z tuleją) |
| ⑦Wlot próżniowy | A14 | Zero | A18 | Zero | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Udar bufora | ø32~ø50 | ø32~ø50 | ø63 ~ ø80 | ø63 ~ ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧ Stała kryza zaworu oszczędzającego | |||
| rozmiar (mm) |
Średnica podkładki | ||
| ø32~ø50 | ø63 ~ ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Odniesienie SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Siła reakcji sprężyny
| Gwint połączenia | Moment dokręcania±5% [N·m] | Skok bufora (mm) | Siła reakcji sprężyny [N] | ||
| Mosiądz, Z Tulejką (JB/KB) | Stal, z tuleją (JF) | Przy 0 skoku | Pełnym uderzeniem | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
