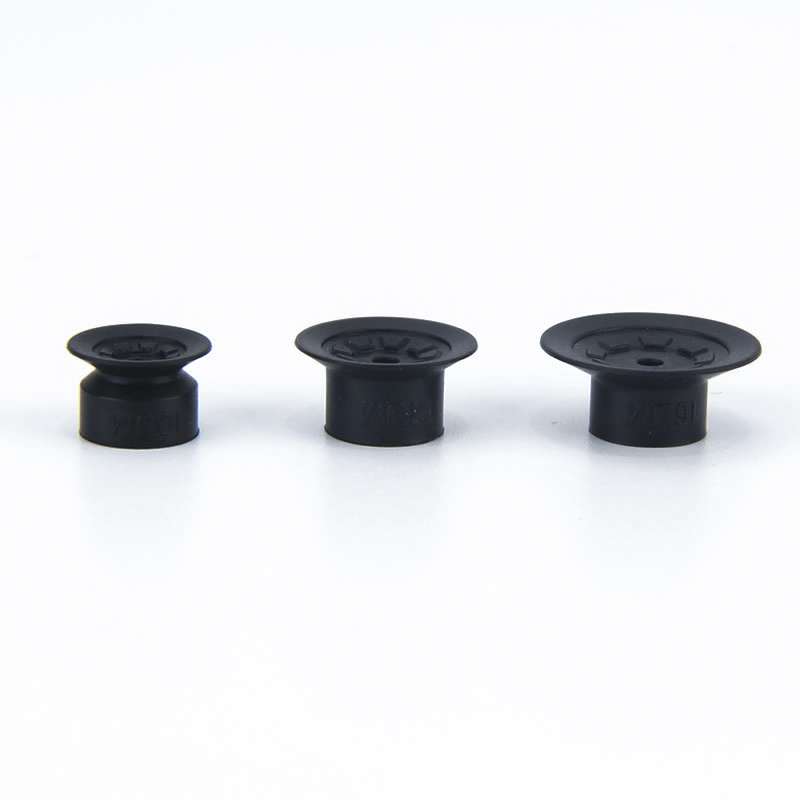

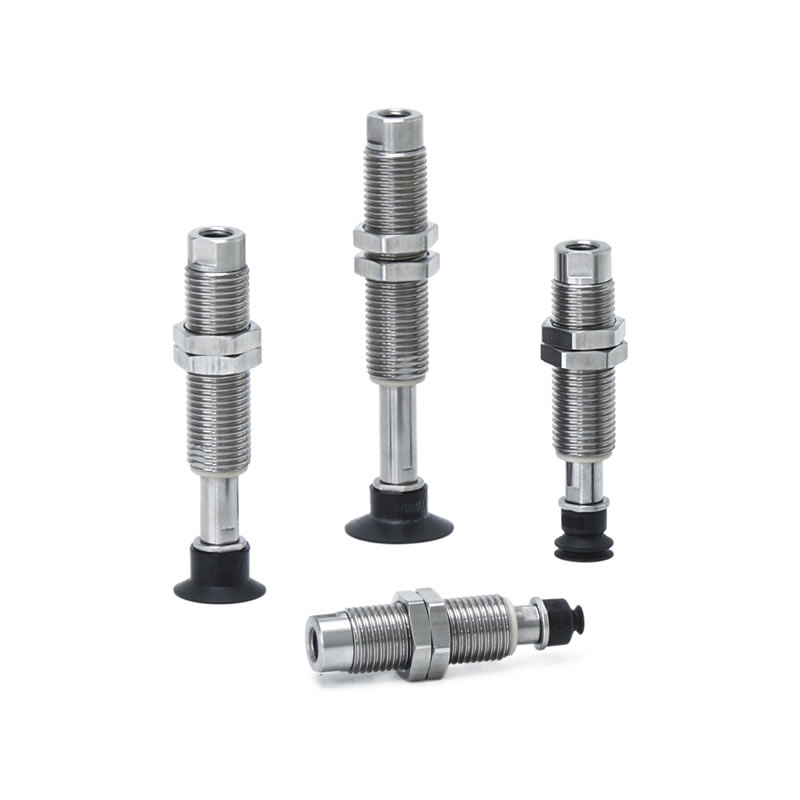

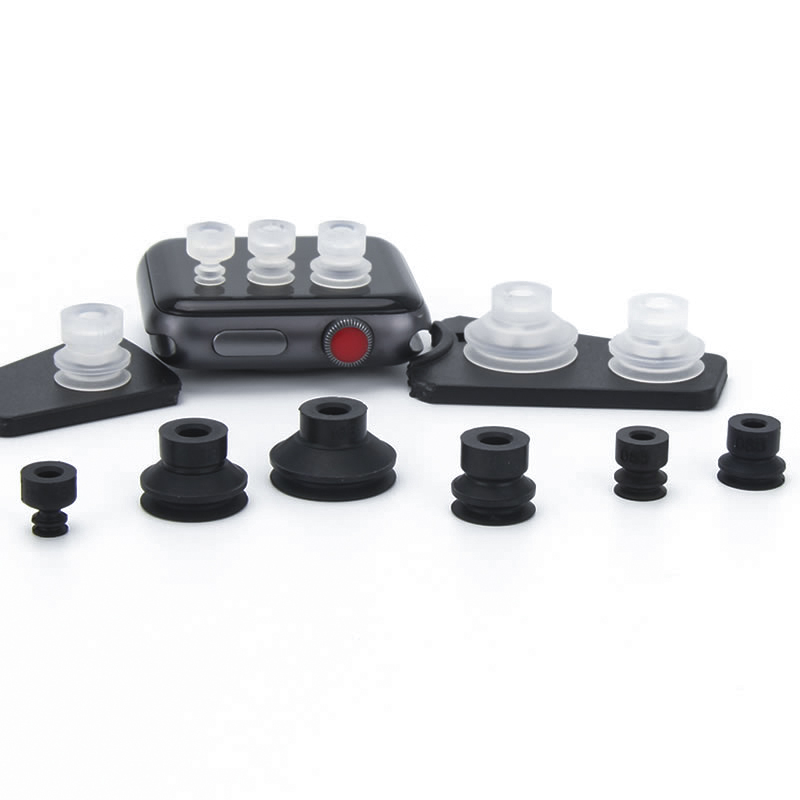

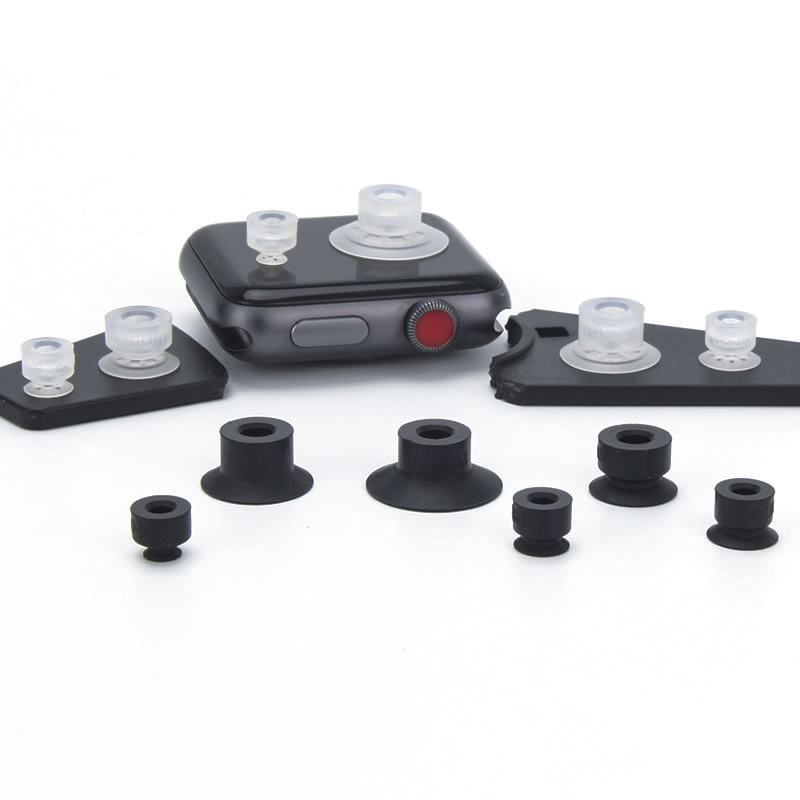

Przyssawki próżniowe do bezpośredniego montażu o niskim tarciu ZP3
Seria ZP3-T z kompaktową podkładką próżniową o niskim współczynniku tarcia
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Przyssawki próżniowe ZP3 do bezpośredniego montażu o niskim współczynniku tarcia to kompaktowe, precyzyjnie zaprojektowane przyssawki przeznaczone dla przemysłu elektronicznego, medycznego i farmaceutycznego. Te przyssawki o średnicach od 4 mm do 16 mm mają wbudowany teleskopowy pręt buforowy, który minimalizuje wytwarzanie pyłu, zapewniając bezpieczne i czyste obchodzenie się z delikatnymi komponentami.
Co to są przyssawki próżniowe ZP3 do bezpośredniego montażu o niskim współczynniku tarcia?
Specjalna podkładka podciśnieniowa z możliwością bezpośredniego montażu do systemów zautomatyzowanych.
Zawiera amortyzator teleskopowy o niskim współczynniku tarcia, redukujący zużycie i zanieczyszczenie podczas powtarzalnych cykli.
Kompatybilny z pionowymi i bocznymi kierunkami wlotu podciśnienia, umożliwia elastyczną instalację w ciasnych liniach produkcyjnych.
Dostępne w wykonaniu z wysokiej jakości gumy, silikonu i materiałów antystatycznych, z opcjonalnymi adapterami i akcesoriami wykonanymi w całości ze stali nierdzewnej do zastosowań z bateriami litowymi.
Aplikacje
Precyzyjna obsługa elektroniki, takiej jak płytki drukowane i mikrochipy.
Montaż medyczny i farmaceutyczny, gdzie czystość i niski poziom zanieczyszczeń mają kluczowe znaczenie.
Integracja z zrobotyzowanymi systemami pick-and-place i zautomatyzowanymi liniami montażowymi.
Obsługa małych elementów sprzętu i baterii litowych wymagających minimalnego wytwarzania pyłu.
Zalety
Kompaktowa konstrukcja o niskim współczynniku tarcia minimalizuje zużycie, kurz i konserwację.
Wysoka zdolność adaptacji, obsługa wielu orientacji wlotu próżni i konfiguracji buforów.
Przyssawki próżniowe ZP3 do bezpośredniego montażu o niskim współczynniku tarcia są wykonane z trwałych materiałów, takich jak silikon i guma, aby zapewnić stabilne i długotrwałe ssanie, a tym samym dłuższą żywotność.
Elastyczne opcje z adapterami, wspornikami buforowymi i akcesoriami ze stali nierdzewnej do specjalistycznych potrzeb przemysłowych.
Ekonomiczna produkcja w Chinach z dojrzałą technologią i stabilnym łańcuchem dostaw zapewnia terminowość dostaw i wysoką jakość wykonania.
Dlaczego warto wybrać Commaelec?
Niezawodny producent i dostawca z własną produkcją i bogatym magazynem.
Zróżnicowane portfolio produktów, obejmujące wiele specyfikacji, kształtów i opcji materiałowych.
Dojrzała technologia zapewniająca silną przyczepność, stabilność i bezpieczne obchodzenie się z materiałem.
Usługa zorientowana na klienta z szybką reakcją, dostosowywaniem i wsparciem technicznym zapewniającym bezproblemową integrację.
Jak zamówić
- Zmniejszona ilość cząstek poniżej 1/10 (w porównaniu do poprzednich produktów).
- Stop miedzi, nieużywany.
- Niskie tarcie i niski poziom hałasu! Poziom hałasu 45dB.
- Płynne poruszanie się w górę i w dół zgodnie ze strukturą anty-ekscentryczną.
- Problem z zablokowanym wałem wynikającym z napięcia rury został rozwiązany!
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Średnica podkładki (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podkładki | |
| Hm | Płaskie z rowkiem |
| B | Miechy |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Specyfikacja bufora | |
| D | Obrotowy (niskie tarcie) |
| ⑥ Skok bufora (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Wlot próżniowy | |
| B5 | M5x0,8 |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
Hm
Płaskie z rowkiem
| Model | A | B | C | D | Bufor | |||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑧ Próżnia wlot |
||||||
| ZP3 | T |
4 6 8 |
Hm |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model do sprawdzenia: ZP3-T16UMND15-B5
B
Miechy
| Model | A | B | C | D | Bufor | |||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑧ Próżnia wlot |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model do sprawdzenia: ZP3-T08BND6-B5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
| Typ podkładki | Średnica podkładki (mm) | Aplikacja | Typowe powierzchnie i kształty detali | |||||||
| Płaski | Zaondulowany | Skośny | Różne wysokości | Wypukły | Oleisty | |||||
|
|
|
|
|
|
|||||
| Kompaktowa reklama P | Płaskie (U) |
|
ø1,5 ~ ø3,5 | Do adsorpcji detali o płaskiej i nieodkształconej powierzchni | ⚪ | X | X | X | X | X |
| Płaskie z rowkiem (UM) |
|
ø4~ø16 | Do przedmiotu obrabianego, który może ulec odkształceniu | ⚪ | X | X | X | X | △ | |
| Mieszki (B) |
|
ø4~ø16 | Do adsorpcji detali o nachylonej powierzchni | ⚪ | △ | ⚪ | X | △ | X | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
