How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Chiny Wysoka jakość przyssawek próżniowych do adsorpcji folii ZP3P-PT

I. Podstawowe mocne strony

Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

II. Ekstrakcja zastosowań według gałęzi przemysłu

A. Medycyna i przemysł medyczny

A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym

A.2 Kluczowe scenariusze:

1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)

2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)

3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)

B. Przemysł elektroniczny i półprzewodników

B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania

B.2 Kluczowe scenariusze:

1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)

2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)

3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)

C. Przemysł samochodowy i części samochodowych

C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość

C.2 Kluczowe scenariusze:

4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)

5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)

6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)

D. Przemysł spożywczy i opakowaniowy

D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie

D.2 Kluczowe scenariusze:

1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)

2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)

E. Branża logistyczno-magazynowa

E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem

E.2 Kluczowe scenariusze:

1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)

2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)

F. Nowa energetyka i przemysł specjalny

F.1 Nowa energia (bateria litowa/pv):

1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)

F.2 Druk i papier

1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)

III. Podsumowanie podstawowej logiki adaptacji

Charakterystyka przedmiotu obrabianego	Program adaptacji pipet	Odpowiednie scenariusze branżowe
Cienki/Kruchy/Precyzyjny	Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca	Półprzewodniki elektroniczne, farmaceutyka
Ciężkie przedmioty / Duży rozmiar	Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek	Samochody, panele logistyczne
Zdrowie/Zapobieganie zanieczyszczeniom	Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja	Medycyna, jedzenie
Miękkie/nieregularne powierzchnie	Materiał gąbczasty, odkształcalna przyssawka	Wnętrza samochodów, jedzenie
Wymagania antystatyczne	Silikon antystatyczny, wspomagany wiatrem jonowym	półprzewodnik elektroniczny

②Średnica podkładki (mm)
15	ø15
20	ø20
25	ø25
35	ø35
50	ø50

⑥Udar bufora
10	10 mm
20	20 mm
30	30 mm
40	40 mm
50	50 mm

⑦Wlot próżniowy			ø20, ø25	ø35, ø50
Gwint żeński	B5	M5×0,8	●	●
Gwint żeński	B01	Wc1/8	一	●
Dopasowanie jednym dotknięciem	04	ø4	●	一
	06	ø6	●	●
	08	ø8	一	●
Dopasowanie zadziora	N4	Nylonowa rurka ø4	●	一
	U4	Miękkie rurki ø4	●	一
	N6	Nylonowa rurka ø6	●	●
	U6	Miękkie rurki ø6	●	●

⑧Gwint przyłączeniowy			ø20, ø25	Ø35,ø50
Gwint męski	A5	M5x0,8	●	—
	A10	M10x1	一	●
	A12	M12x1,75	一	●
	AG1	G1/8	●	●
	AG2	G1/4	一	●
	AG3	G3/8	一	●
Gwint żeński	B5	M5x0,8	●	一
Gwint żeński	B8	M8x1,25	一	●
Gwint męski	A12-B5	M12x1	●	一
	A12-06	M12x1	●	一
	AL14	M14×1	一	●

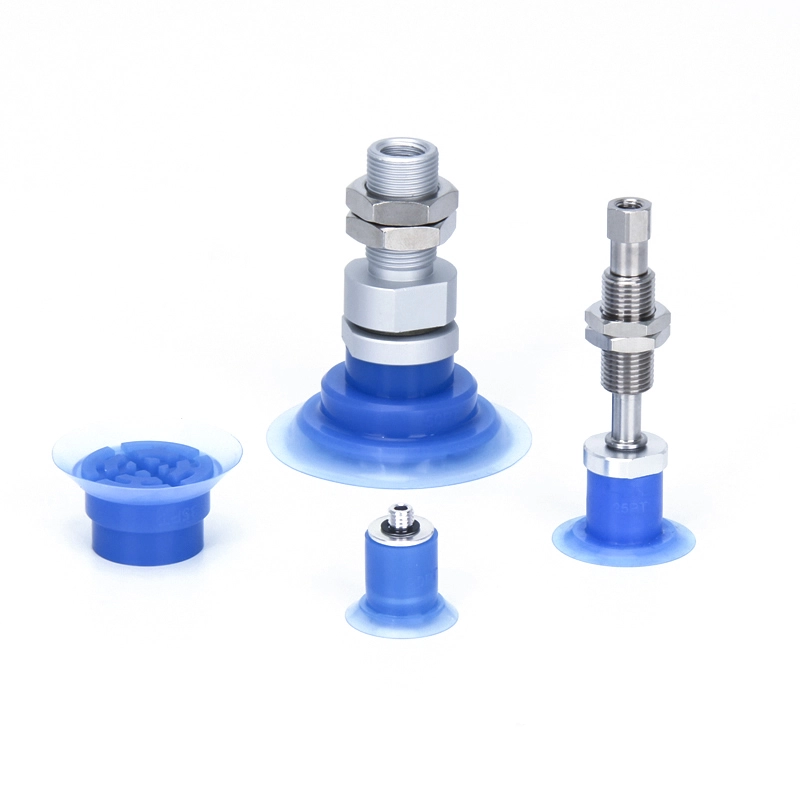

Do przyssawek próżniowych do adsorpcji folii ZP3P-PT

Do przyssawek próżniowych do adsorpcji folii ZP3P-PT

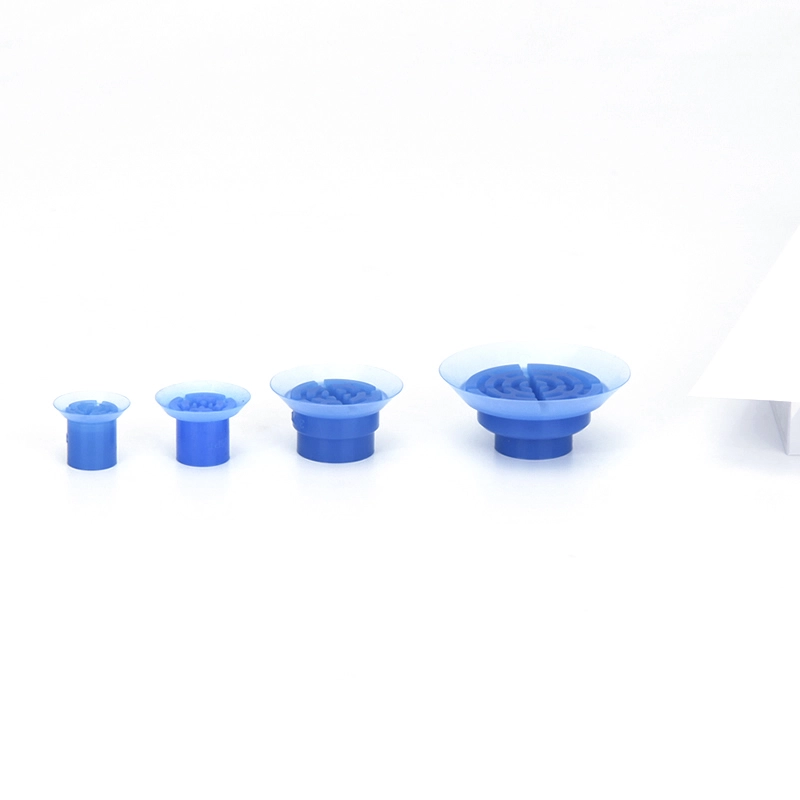

Jednostka podciśnieniowa serii ZP3P

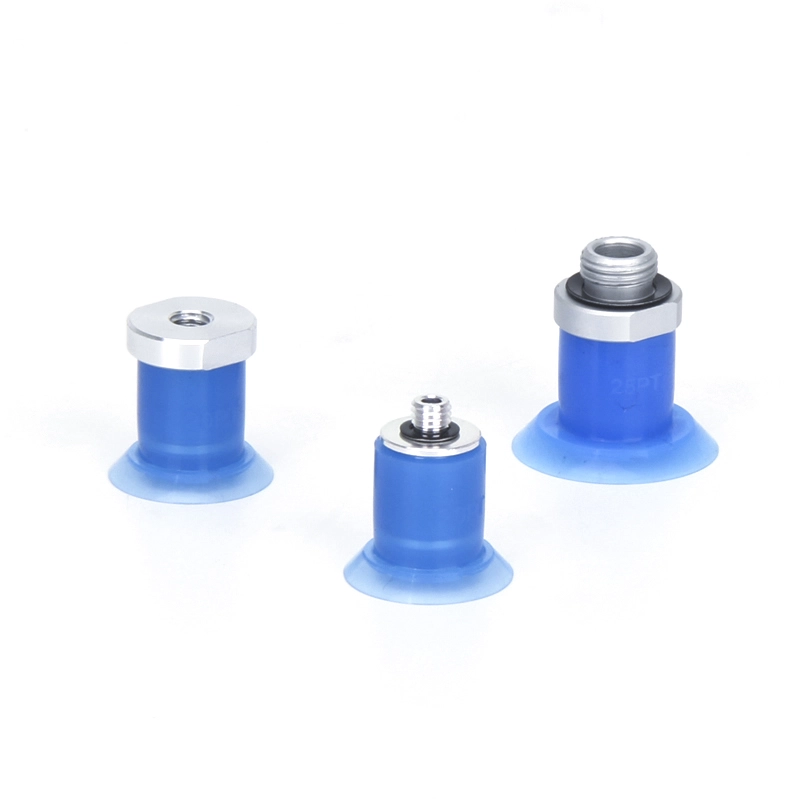

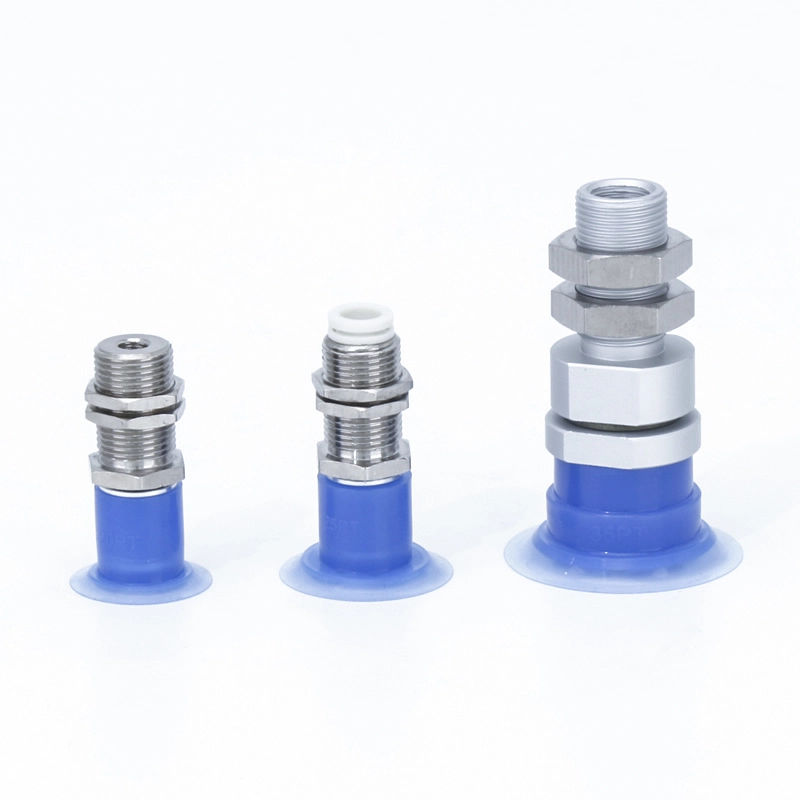

Seria ZP3P-T z adapterami przyssawek

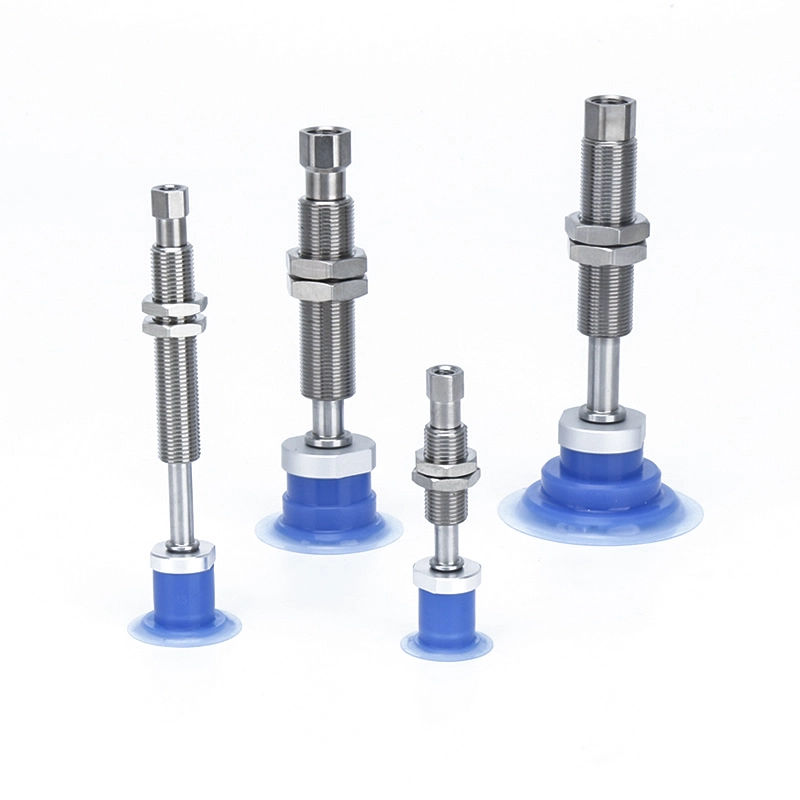

Seria ZP3P-T z buforowymi podkładkami próżniowymi

Zastosowania przyssawek próżniowych do adsorpcji folii ZP3P-PT

Opakowania na żywność i leki

Rozwiązania w zakresie opakowań medycznych

Cienka folia i elastyczna obróbka materiałów

Kluczowe cechy przyssawek próżniowych do adsorpcji folii ZP3P-PT

Zoptymalizowany pod kątem elastycznych materiałów

Zwiększona skuteczność uszczelniania

Opcje materiałów higienicznych

Kompatybilność przemysłowa

Dodatkowe zalety

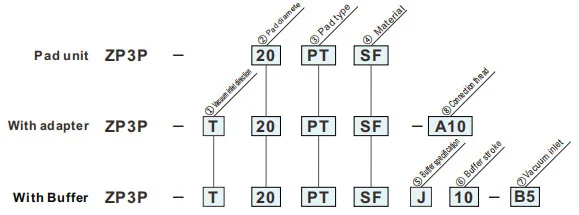

Jak zamówić

Materiał i charakterystyka podkładki

Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu

①Kierunek wlotu próżni
T	Pionowy

③Typ podkładki
P.T	Typ spódnicy z cienkiej folii

④Materiał
SF	Guma silikonowa

⑤Specyfikacja bufora
J	Obracanie
K	Nieobrotowy
