Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

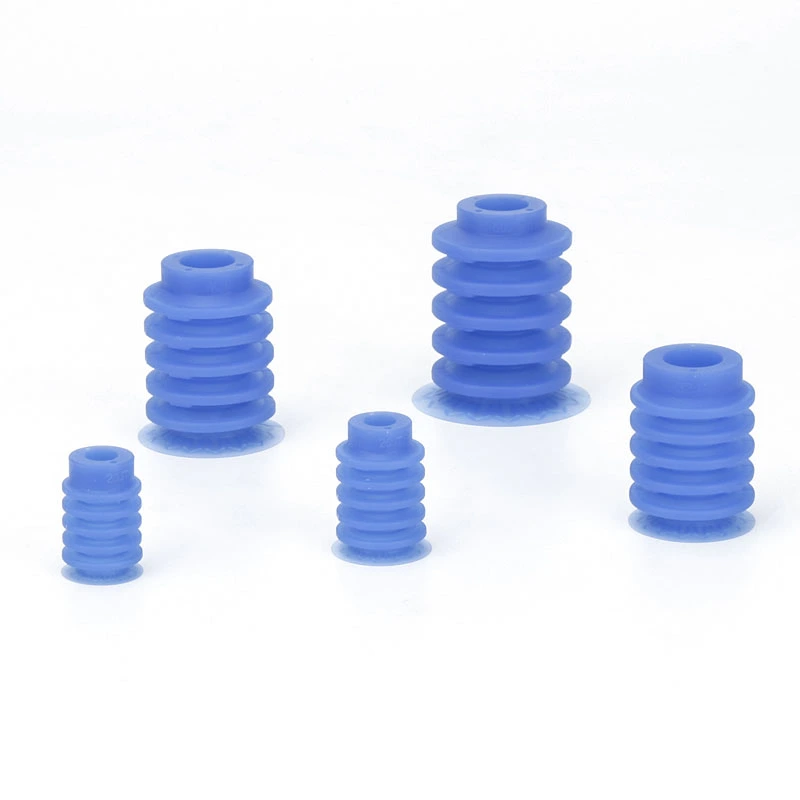

Mieszki 5,5-stopniowe przyssawki próżniowe ZP3P-JT
Zapraszamy do wyboru 5,5-stopniowych przyssawek próżniowych ZP3P-JT naszej fabryki, dostępnych w różnych średnicach, w tym 20 mm, 25 mm, 32 mm, 40 mm i 50 mm. Seria ta została specjalnie zaprojektowana do zastosowań w zautomatyzowanych opakowaniach foliowych w przemyśle spożywczym i medycznym, a także idealnie nadaje się do przenoszenia różnych elastycznych materiałów podatnych na odkształcenia. Konstrukcja harmonijkowa o średnicy 5,5 cala posiada wbudowane wewnętrzne żebra wspierające, które skutecznie zapobiegają sklejaniu się ścianek przyssawek; co więcej, nieodłączna zdolność amortyzacji tej konstrukcji automatycznie kompensuje różnice wysokości występujące podczas chwytania materiałów w workach.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Mieszki 5,5-stopniowe przyssawki próżniowe ZP3P-JT
Seria ZP3P z 5,5-stopniowym modułem podciśnieniowym z mieszkiem

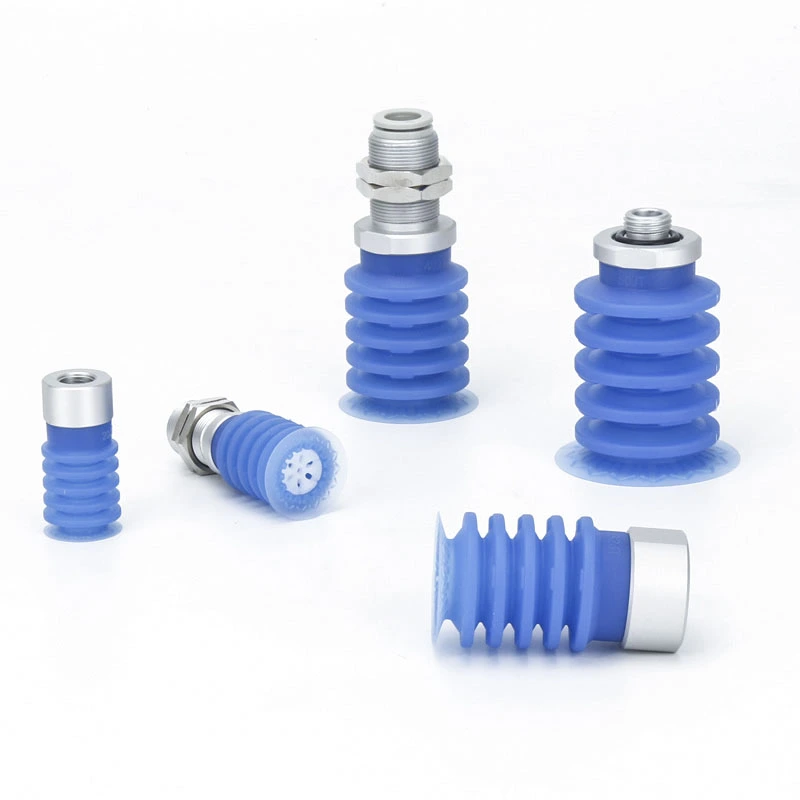

Seria ZP3P-T z mieszkiem adapterowym 5,5-stopniowe podkładki próżniowe
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Do czego służą 5,5-stopniowe przyssawki mieszkowe ZP3P-JT?
Zaprojektowane do zautomatyzowanej obsługi opakowań foliowych silnie odkształcalnych w przemyśle spożywczym i medycznym.
Obsługuje opakowania po płynach/proszkach, w tym torebki na napoje, torebki z sosami, torebki z mlekiem w proszku i torebki z mąką.
Nadaje się do cienkich folii, arkuszy etylenu, arkuszy tworzyw sztucznych i innych elastycznych materiałów w wysoce precyzyjnych, zautomatyzowanych systemach pick-and-place.
Obsługuje również scenariusze automatyki przemysłowej z rygorystycznymi wymaganiami higienicznymi.
Kluczowe cechy mieszków 5,5-stopniowych
Struktura typu akordeonowego:Miechowe 5,5-stopniowe przyssawki próżniowe ZP3P-JT charakteryzują się wielowarstwową konstrukcją mieszkową wzmocnioną żebrami podtrzymującymi, skutecznie zapobiegającą przyleganiu i zapewniającą płynną pracę.

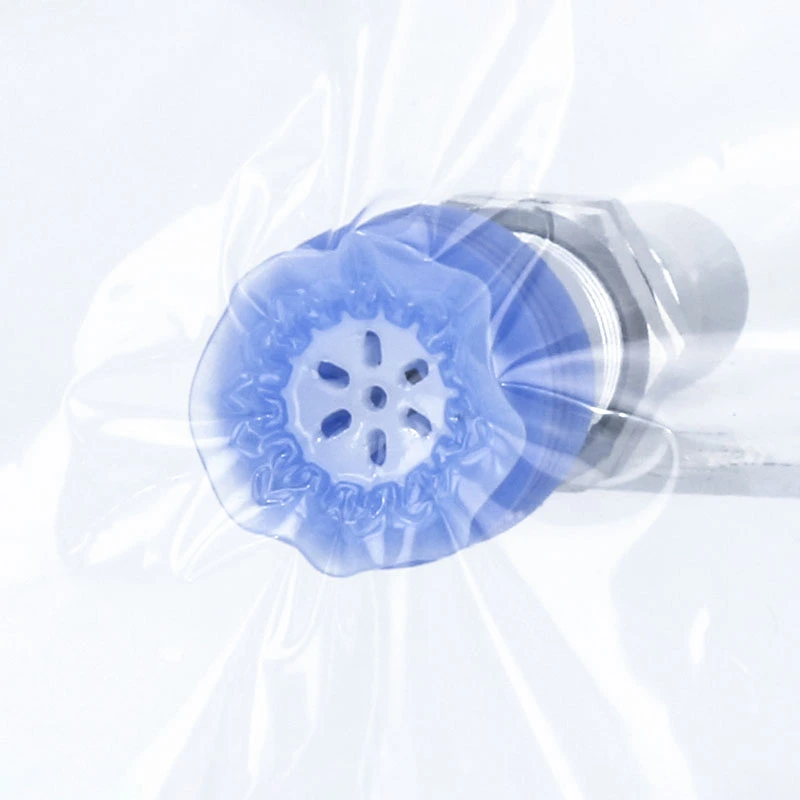

Elastyczna spódnica filmowa:Zapewnia szczelność, ogranicza wycieki i zapobiega powstawaniu zmarszczek.
Labiryntowe kanały próżniowe:Rozszerz obszar ssania i utrzymuj przepływ podciśnienia, aby zapewnić niezawodne chwytanie.

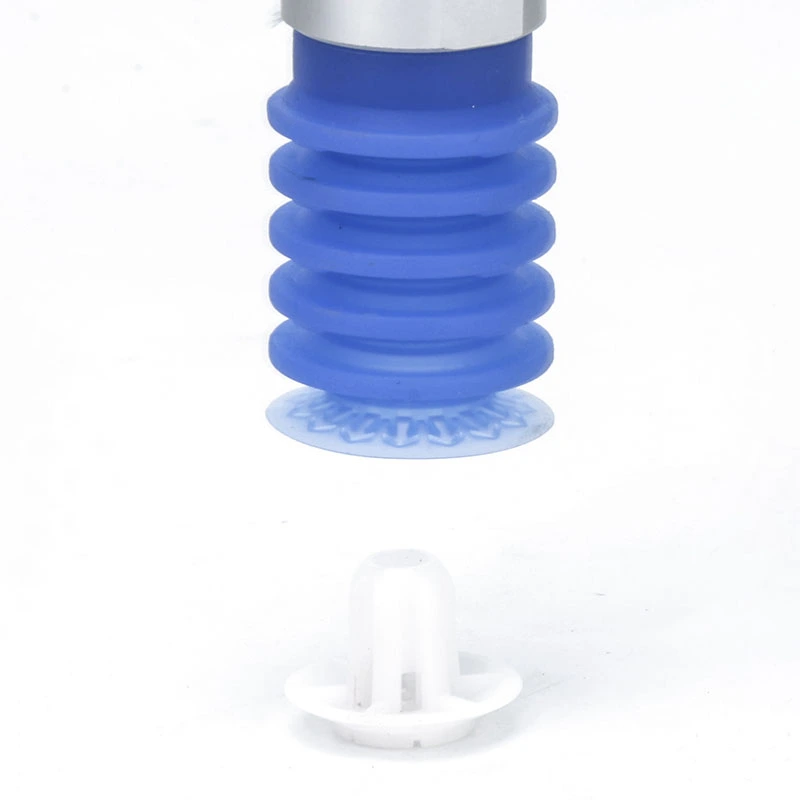

Załącznik przewodnika:Minimalizuje deformację przyssawki i wibracje komponentów podczas pracy.

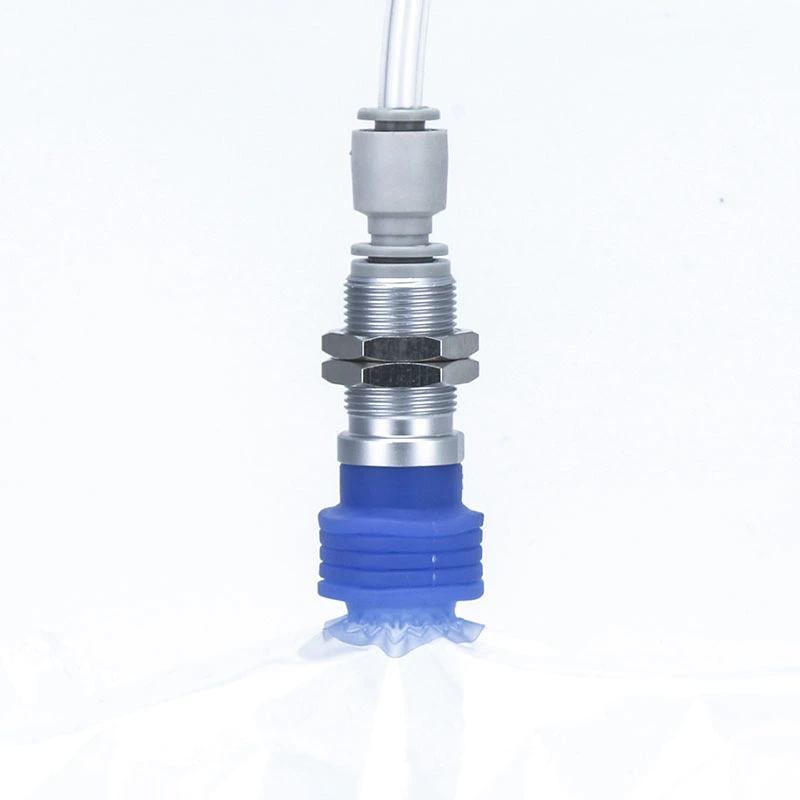

Amortyzowany skok:Kompensuje różnice wysokości komponentów w workach.
Ekran filtra ze stali nierdzewnej:Zapobiega przedostawaniu się ciał obcych i umożliwia łatwe czyszczenie.
Materiał i konstrukcja
Wykonane z silikonu posiadającego certyfikat FDA do folii medycznych.
Opcja z niebieskim silikonem, odpowiednia do linii przetwórstwa spożywczego i opakowań kosmetycznych, z możliwością wykrywania zanieczyszczeń.
Dostępne załączniki
Prowadnice zapewniające większą stabilność.
Opcjonalne bufory redukujące odkształcenia.
Konfiguracje jedno- lub wielowarstwowe w zależności od potrzeb aplikacji.
Dostępne rozmiary
Średnice:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Kompatybilny ze zautomatyzowanymi systemami dla różnych scenariuszy przemysłowych i obsługi detali.

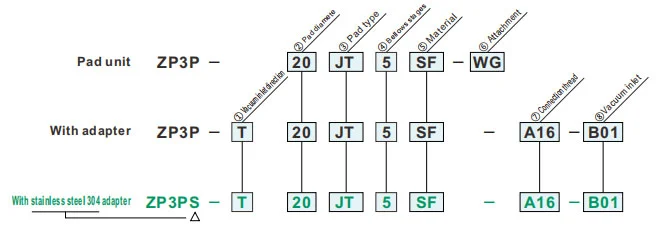

Jak zamówić
- Do adsorpcyjnego przenoszenia detali w opakowaniach z elastycznej miękkiej folii
- Spódnica z cienkiej folii i specjalne żebra
- Mocowanie prowadnicy, Przyspieszanie/zwalnianie: Możliwy transfer adsorpcyjny przy 4G
- Podkładka w kolorze niebieskim, łatwa do odróżnienia przyssawki po kolorze podczas kontroli zanieczyszczeń
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Średnica podkładki (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Typ podkładki | |
| JT | Typ mieszkowy |
| ④Etapy mieszkowe | |
| 5 | 5,5-stopniowy |
| ⑤Materiał | |
| SF | Guma silikonowa |
| ⑥Załącznik | |
| WG | Z załącznikiem |
| ⑦Gwint przyłączeniowy | ⑧Wlot próżniowy | Średnica podkładki | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Zero | - | Mężczyzna nitka |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Kobieta nitka |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Mężczyzna nitka |
A16 | M16x1,0 | Kobieta nitka |
B01 | Wc1/8 | ● | - |
| Jednym dotknięciem dopasowanie |
08 | Wc1/4 | ● | - | |||
| A20 | M20x1,0 | Kobieta nitka |
B02 | 8mm | - | ● | |
| Jednym dotknięciem dopasowanie |
10 | 10mm | - | ● | |||
Wymień załącznik
Dane techniczne
| Zakres temperatur pracy | - 30 ~ 90 ℃ | |
| Podkładka | Tworzywo | Guma silikonowa |
| Kolor | Niebieski | |
| Twardość (Shore A:±5°) | A40/S | |
| Załącznik | Tworzywo | Żywica syntetyczna |
| Kolor | Biały | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
