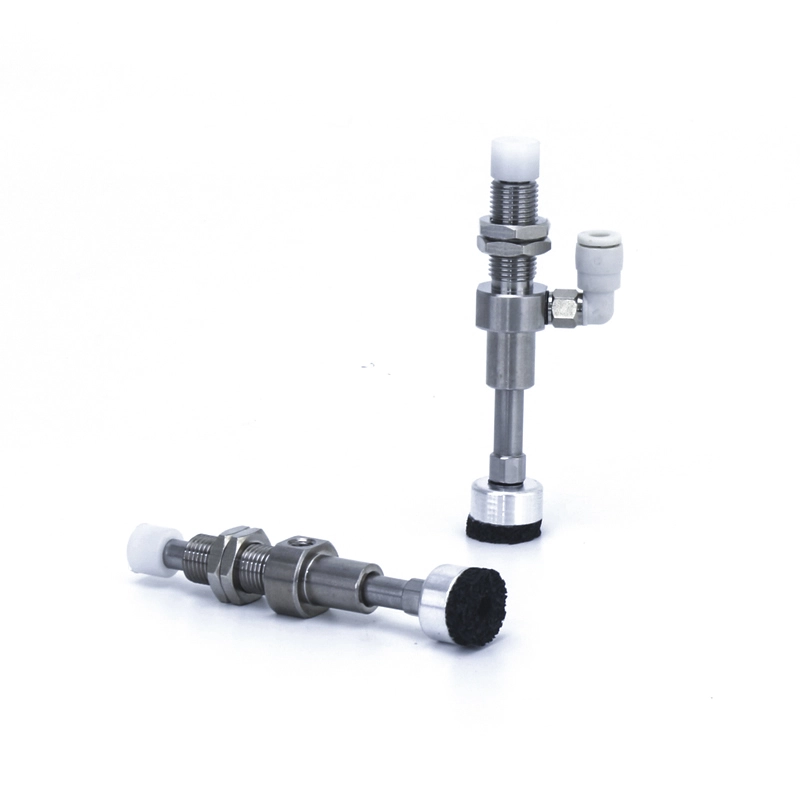

Podsumowanie artykułu: Brak przyssawek próżniowych z gąbką buforową i sprężyną ZP2łączą w sobie zdolność dostosowywania powierzchni na bazie gąbki, konstrukcję ze stali nierdzewnej, konstrukcję bez sprężyny z funkcją samoresetowania i niezawodne trzymanie próżniowe w celu zautomatyzowanego transportu materiałów. Opracowany przezPrzecinekdo wymagających zastosowań przemysłowych ta przyssawka próżniowa nadaje się szczególnie do zastosowań związanych z energią słoneczną, elektroniką, precyzyjnymi komponentami i innymi zastosowaniami, w których niezbędny jest delikatny chwyt i stabilne pozycjonowanie.
Spis treści
- Czym nie są przyssawki próżniowe z gąbką buforową sprężynową ZP2?
- Jakie są najważniejsze cechy przyssawek próżniowych ZP2?
- Jakie są specyfikacje techniczne ZP2?
- Jak wybrać materiał podkładki próżniowej?
- Gdzie można zastosować przyssawki próżniowe ZP2?
- Jakie zalety zapewnia konstrukcja bez sprężyn?
- W jaki sposób kupujący mogą wybrać odpowiednią konfigurację ZP2?
- Często zadawane pytania dotyczące przyssawek próżniowych bez bufora sprężynowego ZP2
Czym nie są przyssawki próżniowe z gąbką buforową sprężynową ZP2?
W przypadku zautomatyzowanego transportu materiałów wybór odpowiedniego elementu chwytającego może bezpośrednio wpłynąć na stabilność produkcji, bezpieczeństwo przedmiotu obrabianego i wydajność cyklu. PrzecinekBrak przyssawek próżniowych z gąbką buforową i sprężyną ZP2przeznaczone są do zastosowań wymagających niezawodnej przyczepności próżniowej przy jednoczesnym zachowaniu delikatnego kontaktu z elementami obrabianymi. Zgodnie z informacjami o produkcie producenta, ZP2 został opracowany specjalnie dla branży energii słonecznej i może również obsługiwać inne zastosowania automatyki przemysłowej.
W przeciwieństwie do konwencjonalnych przyssawek próżniowych, które w dużym stopniu opierają się na mechanicznym buforowaniu sprężynowym, ZP2 zawiera konstrukcję zderzaka ze stali nierdzewnej o konstrukcji samoresetującej bez sprężyny. Podkładka z gąbki dopasowuje się do powierzchni z niewielkimi nierównościami, pomagając stworzyć stabilny kontakt bez nadmiernej złożoności mechanicznej.
To połączenie sprawia, że produkt jest odpowiedni dla producentów poszukujących kompaktowego rozwiązania do chwytania próżniowego do ramion robotycznych, zautomatyzowanych systemów przenoszenia i powtarzalnych operacji typu pick-and-place.
Jakie są najważniejsze cechy przyssawek próżniowych ZP2?
Wydajność przemysłowej podkładki próżniowej zależy nie tylko od samej siły ssania. Zgodność powierzchni, kompatybilność materiałowa, struktura mechaniczna, stabilność próżni i konfiguracja instalacji wpływają na wydajność obsługi w świecie rzeczywistym.
- Powierzchnia styku gąbki:Elastyczna konstrukcja gąbki może dopasowywać się do nierównych, teksturowanych lub lekko nieregularnych przedmiotów.
- Pręt buforowy ze stali nierdzewnej:Pręt buforowy wykonany jest ze stali nierdzewnej, co zapewnia trwałość w środowiskach przemysłowych.
- Bezsprężynowa konstrukcja samoresetująca:Konstrukcja eliminuje konwencjonalny bufor sprężynowy, umożliwiając jednocześnie samoczynne zresetowanie komponentu.
- Zmniejszone straty próżni:Technologia utrzymywania ciśnienia próżniowego została zaprojektowana tak, aby zapewnić stabilną przyczepność i zminimalizować wycieki podczas manipulacji.
- Elastyczna instalacja:Konfiguracje obejmują opcje bocznego wlotu podciśnienia i różne specyfikacje połączeń.
- Wiele możliwości wyboru materiału:Rodzina ZP2 obsługuje opcje materiałów na bazie gumy i silikonu, w tym warianty przewodzące do specjalistycznych zastosowań.
Dzięki tym cechom ZP2 nadaje się do zastosowań, w których chwytak podciśnieniowy musi równoważyć delikatną obsługę, kompaktową instalację i powtarzalną pracę.
Jakie są specyfikacje techniczne ZP2?
Zrozumienie konfiguracji zamówienia jest ważne w przypadku integracji przyssawki próżniowej z maszyną automatyczną. Podana przez producenta konfiguracja ZP2-Y zapewnia kilka zdefiniowanych parametrów dla inżynierów i zespołów zakupowych.
| Parametr | Specyfikacja ZP2-Y |
|---|---|
| Kierunek wlotu próżni | Y – Boczny |
| Średnica podkładki | 15 mm |
| Materiał podkładki | E – Gąbka |
| Specyfikacja bufora | J – Obracanie |
| Skok bufora | 15 mm |
| Wlot próżniowy | M5 × 0,8 |
| Gwint połączenia | M10 × 1,0 |
Dokładną konfigurację należy wybrać w zależności od robota lub układu pneumatycznego, geometrii przedmiotu obrabianego, dostępnej przestrzeni montażowej i wymaganych właściwości manipulacyjnych. Informacje zamówieniowe producenta wskazują powyższe parametry jako kluczowe elementy konfiguracji.
Jak wybrać materiał podkładki próżniowej?
Wybór materiału jest ważnym czynnikiem, ponieważ różne środowiska przemysłowe narażają przyssawki na działanie różnych temperatur, substancji chemicznych, wymagań dotyczących elektryczności statycznej i warunków powierzchniowych.
| Tworzywo | Typowy zakres temperatur | Typowe zastosowania | Kluczowa uwaga |
|---|---|---|---|
| NBR | 0 do 120°C | Ogólne przedmioty obrabiane, tektura falista, płyta żelazna | Obsługa ogólnego przeznaczenia |
| Guma silikonowa | -30 do 200°C | Półprzewodniki, cienkie przedmioty, przetwórstwo spożywcze | Szerokie możliwości temperaturowe |
| Guma uretanowa | 0 do 60°C | Tektura falista, płyty żelazne i fornirowane | Ogólna obsługa przemysłowa |
| FKM | 0 do 250°C | Zastosowania chemiczne | Środowiska o wysokiej temperaturze i środowisku chemicznym |
| Przewodzący NBR | 0 do 100°C | Zastosowania półprzewodników | Odporność na elektryczność statyczną |
| Przewodzący silikon | -10 do 200°C | Zastosowania półprzewodników | Obsługa antystatyczna |
Liczby te przedstawiają ogólną charakterystykę materiału, a nie uniwersalne gwarancje operacyjne. Rzeczywisty wybór powinien uwzględniać przedmiot obrabiany, środowisko, poziom próżni, temperaturę, narażenie chemiczne i wymagania produkcyjne.
Gdzie można zastosować przyssawki próżniowe ZP2?
ZP2 jest szczególnie przydatny w przypadku zautomatyzowanej obsługi, gdzie powierzchnie mogą nie być idealnie płaskie i gdzie ważna jest minimalizacja uszkodzeń przedmiotu obrabianego.
Produkcja energii słonecznej
Moduły słoneczne i powiązane komponenty mogą wymagać ostrożnego obchodzenia się, ponieważ uszkodzenie powierzchni może mieć wpływ na jakość produktu. Podkładka z gąbki może zapewnić bardziej miękki interfejs kontaktowy, a zwarta konstrukcja umożliwia zautomatyzowane operacje przenoszenia. Comma wyraźnie identyfikuje ZP2 jako rozwiązanie dla branży energii słonecznej.
Produkcja elektroniki i półprzewodników
Komponenty elektroniczne często wymagają precyzyjnego pozycjonowania i kontrolowanego kontaktu. W zależności od wybranego materiału podkładki, przyssawki próżniowe można skonfigurować do zastosowań, w których ważna jest odporność na zarysowania lub zarządzanie elektrycznością statyczną.
Automatyczne pakowanie
Technologia chwytania próżniowego może również wspierać obsługę kartonu, materiałów opakowaniowych i lekkich komponentów. Przyssawki na bazie gąbki są przydatne, gdy powierzchnie przedmiotu obrabianego są miękkie, teksturowane lub lekko nieregularne.
Zrobotyzowane systemy pick-and-place
Po zainstalowaniu na ramionach robotycznych ZP2 może obsługiwać powtarzalne operacje podnoszenia, przenoszenia, pozycjonowania i ładowania. Jego uproszczona konstrukcja bez sprężyn może być korzystna w automatyce o dużej liczbie cykli, gdzie niepotrzebne ruchome elementy mogą zwiększać wymagania konserwacyjne.
Jakie zalety zapewnia konstrukcja bez sprężyn?
Wyrażenie „bez bufora sprężynowego” opisuje jeden z najbardziej charakterystycznych aspektów tej konfiguracji ZP2. Zamiast polegać na konwencjonalnym mechanizmie sprężynowym, w produkcie zastosowano metodę samoresetowania bez sprężyny.
- Zmniejszona złożoność mechaniczna:Mniej konwencjonalnych ruchomych elementów może uprościć ogólną konstrukcję.
- Wygoda konserwacji:Prostszy mechanizm może pomóc w ograniczeniu potencjalnych punktów konserwacji w powtarzalnych zastosowaniach.
- Kompaktowa integracja:Zastosowania z ograniczoną przestrzenią montażową mogą zyskać na uniknięciu dodatkowego luzu zderzaka sprężynowego.
- Przydatność w wysokim cyklu:Konstrukcja jest przeznaczona do powtarzalnej, automatycznej obsługi, gdzie ważne jest spójne działanie.
- Delikatne trzymanie:Powierzchnia styku z gąbką ułatwia przyleganie delikatnych lub lekko nierównych przedmiotów.
W przypadku zastosowań z ograniczoną przestrzenią i stosunkowo równymi przedmiotami producent szczególnie zaleca rozważenie podejścia bez bufora.
W jaki sposób kupujący mogą wybrać odpowiednią konfigurację ZP2?
Zespoły zakupowe i inżynierowie automatycy powinni ocenić całe zastosowanie, a nie wybierać przyssawkę wyłącznie na podstawie średnicy lub ceny. Praktyczny proces selekcji obejmuje:
- Zidentyfikuj przedmiot obrabiany:Zapisz jego wagę, wymiary, wykończenie powierzchni, sztywność i materiał.
- Oceń stan powierzchni:Określ, czy powierzchnia jest płaska, teksturowana, zakrzywiona, porowata lub lekko nierówna.
- Sprawdź dostępne miejsce:Upewnij się, że przyssawka i struktura połączenia pasują do oprzyrządowania robota.
- Wybierz materiał podkładki:Weź pod uwagę temperaturę, olej, ekspozycję chemiczną, ścieranie, elektryczność statyczną i wrażliwość powierzchni.
- Potwierdź wymagania dotyczące połączenia:Dopasuj specyfikację wlotu podciśnienia i gwintu do istniejącego układu pneumatycznego.
- Rozważ cykle produkcyjne:Automatyzacja wysokiej częstotliwości wymaga stabilnej wydajności próżni i trwałych komponentów.
- Sprawdź rzeczywisty przedmiot obrabiany:Przed wdrożeniem na dużą skalę zaleca się testowanie na próbkach produkcyjnych.
Dla nabywców zaopatrujących się u producenta lub dostawcy w Chinach szczególnie ważna jest komunikacja techniczna. Dostarczenie rysunków przedmiotu obrabianego, fotografii, wymiarów, informacji o powierzchni i warunkach zastosowania może pomóc dostawcy w zaleceniu bardziej odpowiedniej konfiguracji.
Często zadawane pytania dotyczące przyssawek próżniowych bez bufora sprężynowego ZP2
1. Do czego głównie służą przyssawki próżniowe ZP2 bez bufora sprężynowego?
Przeznaczone są do zautomatyzowanej obsługi próżni, ze szczególnym uwzględnieniem zastosowań związanych z energią słoneczną. Można je również stosować do elektroniki, elementów formowanych wtryskowo, małych części metalowych i innych przedmiotów przemysłowych, gdzie wymagany jest delikatny i stabilny chwyt.
2. Czy ZP2 wykorzystuje konwencjonalny zderzak sprężynowy?
Nie. Konfiguracja ZP2 wykorzystuje konstrukcję samoresetującą bez sprężyny. W opisie producenta jest napisane, że drążek zderzaka jest wykonany ze stali nierdzewnej i że system resetuje się sam bez sprężyny.
3. Jaka jest standardowa średnica podkładki ZP2-Y podana przez producenta?
Wymieniona konfiguracja ZP2-Y ma średnicę podkładki 15 mm, skok bufora 15 mm, wlot podciśnienia M5 × 0,8 i gwint przyłączeniowy M10 × 1,0.
4. Czy ZP2 poradzi sobie z nierównymi powierzchniami?
Tak. Gąbczasty materiał kontaktowy został zaprojektowany tak, aby dopasowywał się do występów, wgłębień, teksturowanych powierzchni i niewielkich niewspółosiowości, pomagając utrzymać stabilną przyczepność próżniową.
5. Jak wybrać odpowiedni materiał podkładki?
Wybór materiału powinien opierać się na temperaturze roboczej, narażeniu chemicznym, materiale przedmiotu obrabianego, wymaganiach dotyczących elektryczności statycznej, ścieraniu i środowisku zastosowania. Opcje wymienione przez producenta obejmują NBR, kauczuk silikonowy, kauczuk uretanowy, FKM, przewodzący NBR i przewodzący silikon.
Wniosek: czy ZP2 jest odpowiedni dla Twojego projektu automatyki?
Przyssawki próżniowe ZP2 z gąbką buforową bez sprężyny oferują praktyczne połączenie możliwości adaptacji na bazie gąbki, konstrukcji ze stali nierdzewnej, samoczynnego resetowania bez sprężyny i stabilnego chwytania próżniowego. W przypadku energii słonecznej, elektroniki, obsługi robotów i innych zautomatyzowanych środowisk produkcyjnych można rozważyć ZP2, gdy aplikacja wymaga delikatnego kontaktu, kompaktowej integracji i niezawodnej, powtarzalnej obsługi. Przed zakupem inżynierowie powinni sprawdzić charakterystykę przedmiotu obrabianego, wymagania dotyczące podciśnienia, materiał podkładki, wymiary połączeń i warunki pracy. Jeśli pozyskujesz odpowiednie rozwiązanie do chwytania próżniowego od producenta lub dostawcy z Chin,skontaktuj się z namiw celu omówienia wymagań aplikacji i uzyskania profesjonalnych rekomendacji produktów dla Twojego systemu automatyki.
