Przyssawki próżniowe o wysokiej sztywności ZP stanowią przemysłowe rozwiązanie chwytające, zaprojektowane specjalnie do przenoszenia dużych, ciężkich lub łatwo odkształcalnych przedmiotów. Jako wyspecjalizowany producent w Chinach zaprojektowaliśmy ten produkt ze wzmocnioną konstrukcją podstawy przyssawki i zespołem wspornika; zapewnia to wyjątkową odporność na siły boczne i utrzymuje doskonałą stabilność podczas chwytania ciężkich ładunków, co czyni go niezbędnym, dostosowanym do indywidualnych potrzeb elementem pneumatycznym w dziedzinie ciężkiej automatyki przemysłowej.
Dane techniczne i wszechstronność
1. Opcje dużych średnic dla maksymalnego podnoszenia
Aby sprostać zmiennym wymaganiom dotyczącym obciążenia, przyssawki próżniowe o wysokiej sztywności ZP są dostępne w kilku dużych średnicach:
φ40, φ50, φ63, φ80, φ100 i φ125mm.
Rozmiary te pozwalają na uzyskanie powierzchni styku o wysokiej próżni, zapewniając niezbędną siłę podnoszenia dla ciężkich komponentów przemysłowych.
2. Wybór wielu materiałów dla różnorodnych środowisk
Środowisko pracy dyktuje materiał. Oferujemy szeroką gamę wysokiej jakości elastomerów, dzięki którym przyssawka będzie dobrze działać w konkretnym zastosowaniu:
NBR (kauczuk nitrylowy):Doskonała odporność na olej w środowiskach motoryzacyjnych i obróbczych.
Guma silikonowa:Idealny do zastosowań wysokotemperaturowych i bezpieczeństwa dopuszczonego do kontaktu z żywnością.
Poliuretan i fluoroguma:Wysoka odporność na zużycie i stabilność chemiczna dla specjalistycznych przemysłowych linii czyszczących lub powlekających.
Materiały antystatyczne:Krytyczne przy montażu elektronicznym i obsłudze półprzewodników.
3. Zintegrowana amortyzacja i montaż
Bezpieczeństwo i precyzja idą w parze. Nasza oferta przyssawek próżniowych o wysokiej sztywności ZP:
Wersje amortyzowane:Skutecznie łagodzi siły uderzenia podczas kontaktu, chroniąc delikatne powierzchnie i redukując wibracje systemu.
Wersje bez amortyzacji:Do zastosowań, w których preferowany jest sztywny, bezpośredni kontakt.
Elastyczny montaż:Dostępne z gwintami zewnętrznymi lub wewnętrznymi i pionowymi wylotami próżniowymi, aby dopasować je do istniejących układów maszyn.
Dlaczego warto wybrać przyssawki próżniowe o wysokiej sztywności ZP firmy Commaelec Factory?
1. Wzmocniona konstrukcja podstawy:Przyssawki próżniowe ZP firmy Commaelec charakteryzują się zwiększoną sztywnością w miejscu połączenia pomiędzy przyssawką a złączką, skutecznie wytrzymując boczne siły ścinające.
2. Szeroki zakres rozmiarów:Dostępne w różnych rozmiarach od φ40 do φ125 mm, te przyssawki są specjalnie zaprojektowane do przenoszenia ciężkich przedmiotów, takich jak wytrzymała blacha, kamień i wielkopowierzchniowe szkło, zapewniając solidną przyczepność.
3. Jako dostawca posiadający własny zakład produkcyjny Commaelec oferuje trzy opcje materiałowe:
Antystatyczny:Zaprojektowane specjalnie dla przemysłu elektronicznego i półprzewodników, aby zapobiec uszkodzeniu wrażliwych komponentów na skutek wyładowań statycznych.
Komponenty wykonane w całości ze stali nierdzewnej:Szczególnie nadaje się do przemysłu akumulatorów litowo-jonowych, spełnia wymagania dla materiałów niezawierających miedzi i cynku, o wysokiej odporności na korozję i czystości.
Kauczuk fluorowęglowy (FKM) i EPR:Idealny do środowisk chemicznych lub operacji w wysokiej temperaturze (takich jak wyjmowanie części formowanych wtryskowo), oferując doskonałą stabilność chemiczną i odporność na warunki atmosferyczne.
4. Precyzyjna technologia amortyzacji:Dostępne w wersji amortyzowanej, o zakresie skoku od 6 mm do 50 mm. Kiedy przyssawka styka się z delikatnymi powierzchniami (takimi jak ultracienkie szkło), amortyzujący wspornik pochłania natychmiastową energię uderzenia, znacznie redukując hałas i wydłużając żywotność sprzętu.
5. Wielokierunkowe rozwiązania próżniowe:Wspornik montażowy do przyssawek próżniowych o dużej sztywności ZP obsługuje konfiguracje portów próżniowych zarówno pionowej, jak i bocznej, z przełączanymi opcjami gwintowania wewnętrznego i zewnętrznego; konstrukcja ta znacznie upraszcza układ przestrzenny i proces instalacji w interfejsie oprzyrządowania na końcu ramienia (EOAT).

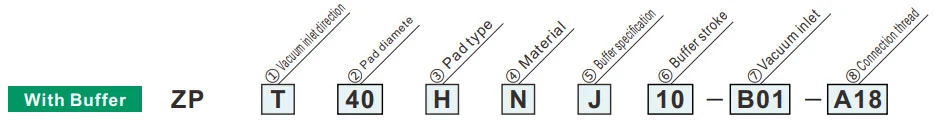

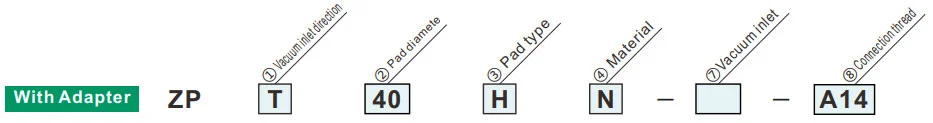

Jak zamówić
| ②Średnica podkładki | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Typ podkładki | |
| H | Płaskie ze ściągaczem |
| HB | Typ mieszkowy |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
Zielony symbol to modele niestandardowe
| ①Kierunek wlotu próżni | Średnica podkładki | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Pionowy |
|
⑦Wlot próżniowy | Gwint żeński | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Gwint męski | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Boczny |
|
Gwint żeński | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Wc1/8 | ● | ● | ● | ||||||||
| ②Średnica podkładki | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
Zielony symbol to modele niestandardowe
| ③Typ podkładki | |
| H | Płaskie ze ściągaczem |
| HB | Typ mieszkowy |
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| X | Boczny |
| ③Typ podkładki | |
| H | Płaskie ze ściągaczem |
| HB | Typ mieszkowy |
| ⑤Specyfikacja bufora | |
| J | Obrotowy (aluminium, bez tulei) |
| JB | Obrotowy (mosiądz, z tuleją) |
| JF | Obrotowy (stal, z tuleją) |
| KB | Nieobrotowy (mosiądz, z tuleją) |
| ⑦Wlot próżniowy | |
| B01 | Wc1/8 |
| ②Średnica podkładki | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
Zielony symbol to modele niestandardowe
| Średnica podkładki | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Udar bufora | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Gwint przyłączeniowy | Gwint męski | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Siła reakcji sprężyny
| Gwint połączenia | Moment dokręcania±5%[N·m] | Skok bufora (mm) | Siła reakcji sprężyny [N] | |||
| Aluminium (J) | Mosiądz, z tuleją (JB/KB) | Stal, z tuleją (JF) | Przy 0 takcie | Pełnym uderzeniem | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
