Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Podstawowe przyssawki próżniowe z przegubem kulowym ZP
Jako wiodący producent w Chinach, oferujemy niestandardowe przyssawki próżniowe ZP (o średnicy 10–32 mm) z podstawowym przegubem kulowym do nieregularnych detali. Wyposażone w obrotowe głowice, skoki amortyzatorów (6-50 mm) i wysokiej jakości gumę silikonową/antystatyczną, nasze zapasy bezpośrednio od dostawców w fabryce zapewniają stabilność i redukcję hałasu. Najlepsze do linii akumulatorów litowych z opcjami ze stali nierdzewnej.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Podstawowe przyssawki próżniowe z przegubem kulowym ZP
Typ przegubu kulowego serii ZPTF z adapterami podkładek podciśnieniowych
Typ przegubu kulowego serii ZPTF z podkładkami podciśnieniowymi buforowymi
Typ przegubu kulowego serii ZPRF z adapterami podkładek podciśnieniowych
Typ przegubu kulowego serii ZPRF z podkładkami podciśnieniowymi buforowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Commaelec jest wiodącym chińskim producentem. Przyssawka próżniowa z przegubem kulowym typu podstawowego z serii ZP to wysokowydajny element pneumatyczny zaprojektowany specjalnie do chwytania nieregularnych, pochyłych lub zakrzywionych przedmiotów. Jego konstrukcja obejmuje mechanizm przegubu kulowego – przypominający ludzki staw – w miejscu podłączenia przyssawki; funkcja ta umożliwia automatyczne ustawienie, umożliwiając swobodny obrót przegubu kulowego, gdy panewka styka się z nachyloną powierzchnią. Automatycznie kompensuje odchylenia kątowe podczas operacji chwytania z użyciem robota, zapobiegając w ten sposób wyciekom podciśnienia spowodowanym niedoskonałym uszczelnieniem. Dostępne w średnicach od 10 mm do 32 mm, seria oferuje również opcjonalne modele wyposażone w mechanizm buforowy (Buffer), charakteryzujący się skokami od 6 mm do 50 mm, w celu ochrony obrabianych przedmiotów przed uszkodzeniami spowodowanymi uderzeniami mechanicznymi.
Przewaga techniczna
Podstawowe przyssawki próżniowe ZP z przegubem kulowym to nie tylko standardowe komponenty; są to wszechstronne narzędzia przeznaczone do środowisk o wysokiej wydajności.
1. Adaptacyjna konstrukcja głowicy obrotowej
Podstawową zaletą modelu ZPTF jest mechanizm obrotowy z przegubem kulowym. Dzięki temu przyssawka może przechylać się i obracać, automatycznie dopasowując się do kąta obrabianego przedmiotu. Ta cecha znacznie zwiększa stabilność podczas transportu przemysłowego, szczególnie w przypadku części karoserii samochodowych lub formowanych tworzyw sztucznych.
2. Szeroki zakres rozmiarów i kształtów
Aby sprostać różnorodnym potrzebom zastosowań, oferujemy szeroki wybór:
Zakres średnic:Precyzyjne rozmiary od minimum 10 mm do 32 mm.
Rodzaje filiżanek:Dostępne w wersjach płaskich, żebrowanych, harmonijkowych i głębokich, aby obsługiwać wszystko, od cienkich arkuszy po przedmioty o grubej teksturze.
3. Elastyczne wyloty próżniowe i instalacja
Ograniczenia przestrzenne w nowoczesnych maszynach wymagają elastycznych układów. Cechy naszych podstawowych przyssawek próżniowych ZP z przegubem kulowym:
Opcje podwójnego wyjścia:Pionowe i poziome wloty próżniowe umożliwiają bezproblemową integrację z kompaktowymi przestrzeniami.
Różnorodność montażu:Opcje obejmujące adaptery lub specjalistyczne wsporniki buforowe do instalacji dostosowanej do indywidualnych potrzeb.
Podstawowe zalety
Stabilność chwytu:Szczególnie podczas przenoszenia zakrzywionych paneli karoserii, części formowanych wtryskowo o nieregularnych kształtach lub pudeł opakowaniowych, konstrukcja przyssawek ZP z przegubem kulowym Basic z przegubem kulowym zapewnia niezmiennie wysoki poziom podciśnienia.
Redukcja hałasu i wstrząsów:W połączeniu z mocowaniem buforowym skutecznie pochłania energię kinetyczną w przypadku kontaktu, wydłużając w ten sposób ogólną żywotność systemu.
Możliwość dostosowania do specjalistycznych warunków pracy:Na przykład w branży akumulatorów litowo-jonowych można je wyprodukować na zamówienie w całości ze stali nierdzewnej; i odwrotnie, w przemyśle elektronicznym można zastosować materiały antystatyczne.
Scenariusze zastosowań
Części samochodowe:Chwytanie zakrzywionych elementów, takich jak szyby przednie lub panele drzwi.
Sortowanie logistyczne:Transport paczek o nierównych powierzchniach.
Elektronika 3C:Osiągnięcie precyzyjnego ssania w ograniczonych przestrzeniach dzięki uniwersalnej regulacji przegubu.
Jak zamówić

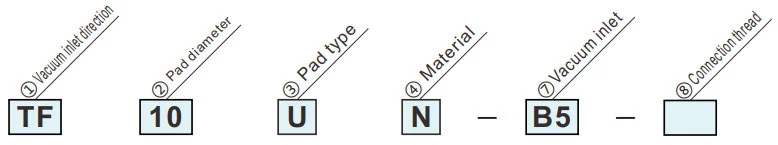

Typ przegubu kulowego z adapterem
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | PrzewodzącyNBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe
|
③ Typ podkładki
② Średnica podkładki (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Typ płaski | ● | ● | ● | ● | ● | ● | |||||||
| C | Typ płaski z żebrami | ● | ● | ● | ● | ● | ● | |||||||
| B | Typ mieszkowy | ● | ● | ● | ● | ● | ● | |||||||
| ①Kierunek wlotu próżni | D | Głęboki typ | ● | — | ● | — | ● | — | ||||||
| TF | Pionowy |
|
⑦Wlot próżniowy | Gwint żeński | B5 | M5x0,8 | ● | ● | ||||||
| ⑧Gwint przyłączeniowy | Gwint męski | A8 | M8x1,0 | ● | — | |||||||||
| A10 | M10x1,0 | — | ● | |||||||||||
|
⑦Wlot próżniowy | Gwint żeński | B5 | M5x0,8 | ● | — | ||||||||
| B8 | M8x1,25 | ● | ● | |||||||||||
| B01 | Wc1/8 | ● | ● | |||||||||||
| RF | Boczny |
|
Dopasowanie jednym dotknięciem | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Gwint przyłączeniowy | Wątek żeński | B5 | M5x0,8 | ● | ● | |||||||||
| B8 | M8x1,25 | — | ● | |||||||||||

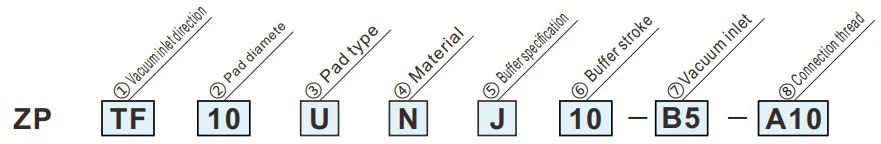

Typ przegubu kulowego ze zderzakiem
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe
|
③ Typ podkładki
② Średnica podkładki (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Typ płaski | ● | ● | ● | ● | ● | ● | ||||||
| C | Typ płaski z żebrami | ● | ● | ● | ● | ● | ● | ||||||
| B | Typ mieszkowy | ● | ● | ● | ● | ● | ● | ||||||
| D | Głęboki typ | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Udar bufora | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Kierunek wlotu próżni | 50 | 50 mm | ● | ● | |||||||||
| TF | Pionowy |
|
⑦Wlot próżniowy | Kobieta nitka |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Wc1/8 | 一 | ● | ||||||||||
| Dopasowanie jednym dotknięciem | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Gwint przyłączeniowy | Gwint męski | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Boczny |
|
⑦Wlot próżniowy | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Gwint przyłączeniowy | Gwint męski | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Specyfikacja bufora | |
| J | Obracanie |
| K | Nieobrotowy |
Dane techniczne
| Pierścień zabezpieczający/typ podkładki | Średnica/wymiary podkładki | Aplikacja | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pierścienia zabezpieczającego | Typ płaski (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ owalny (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Do detali z ograniczeniami powierzchni adsorpcyjnej | |
| Cienki płaski typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Można zmniejszyć marszczenie lub deformację podczas adsorpcji. | |
| Cienki płaski typ z Żebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Przedmioty obrabiane można usunąć łatwo dzięki żebrom |
|
| Typ mieszkowy (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Z pierścieniem blokującym | Typ płaski (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ płaski z Żebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do przedmiotów łatwo odkształcających się. Obrabiane elementy można łatwo usunąć dzięki żebrom | |
| Typ mieszkowy (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Głęboki typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Do przedmiotów o zakrzywionych powierzchniach lub do przedmiotów kulistych | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
