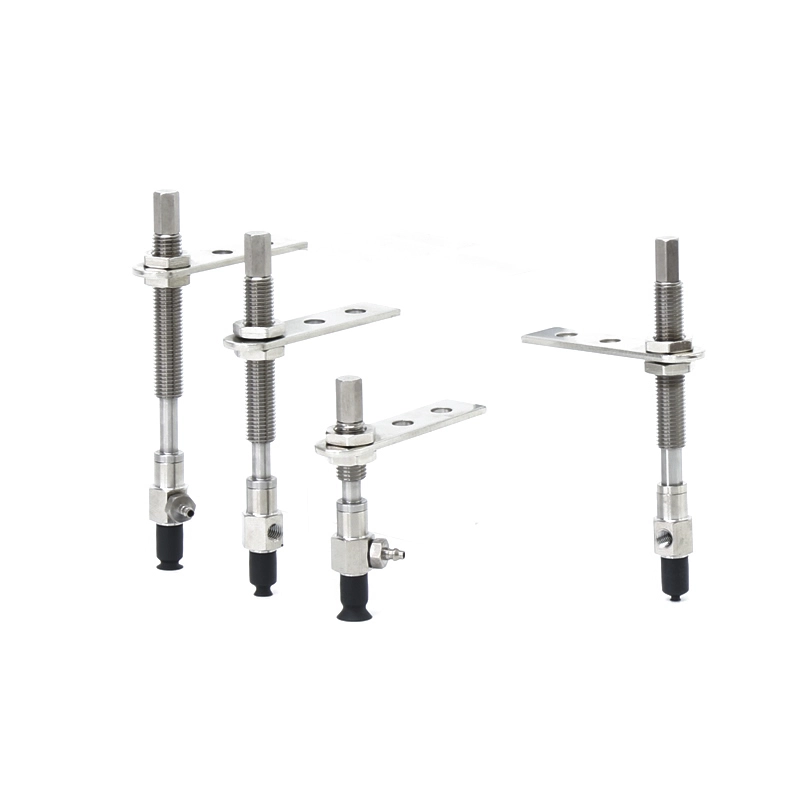

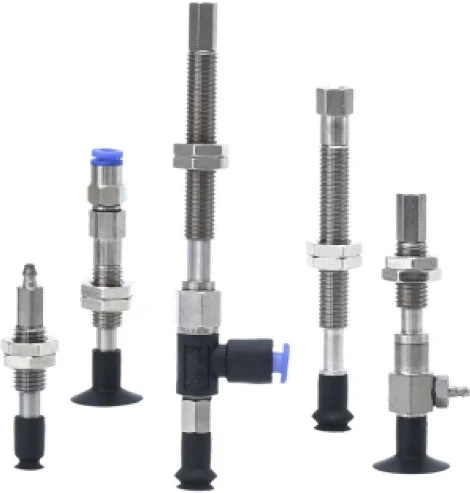

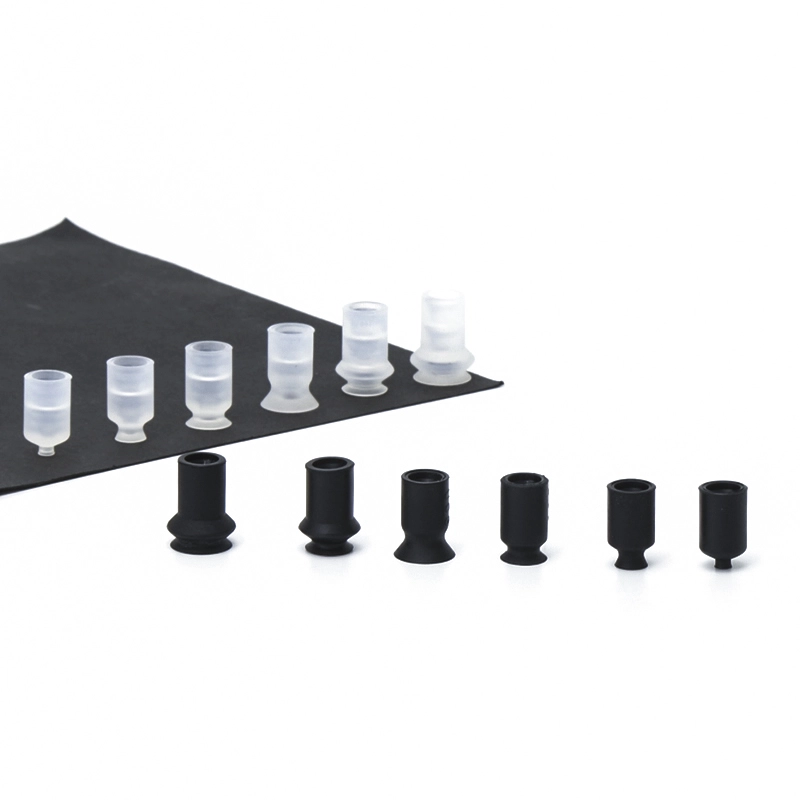

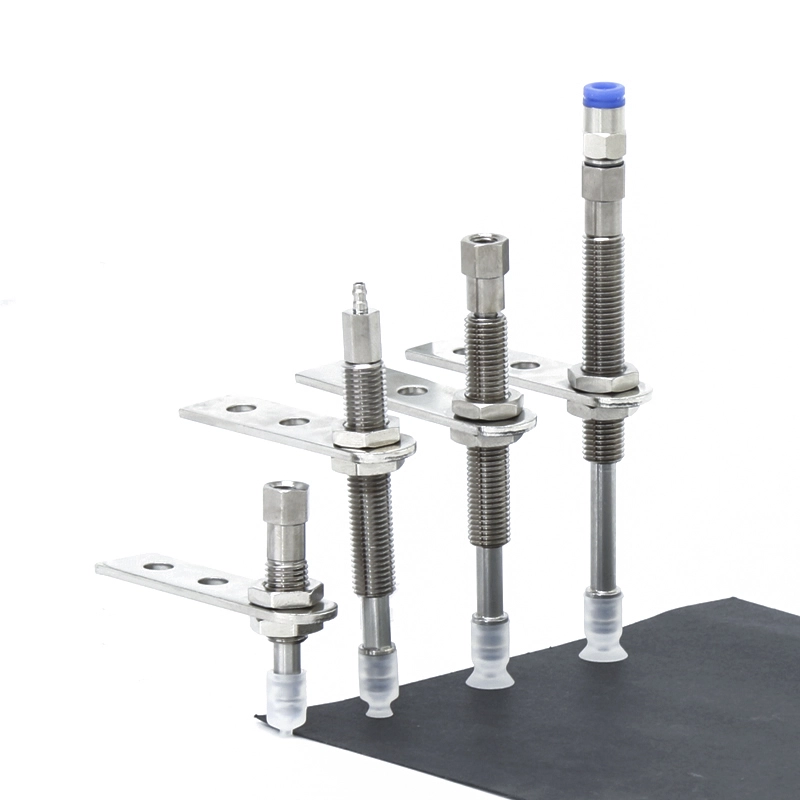

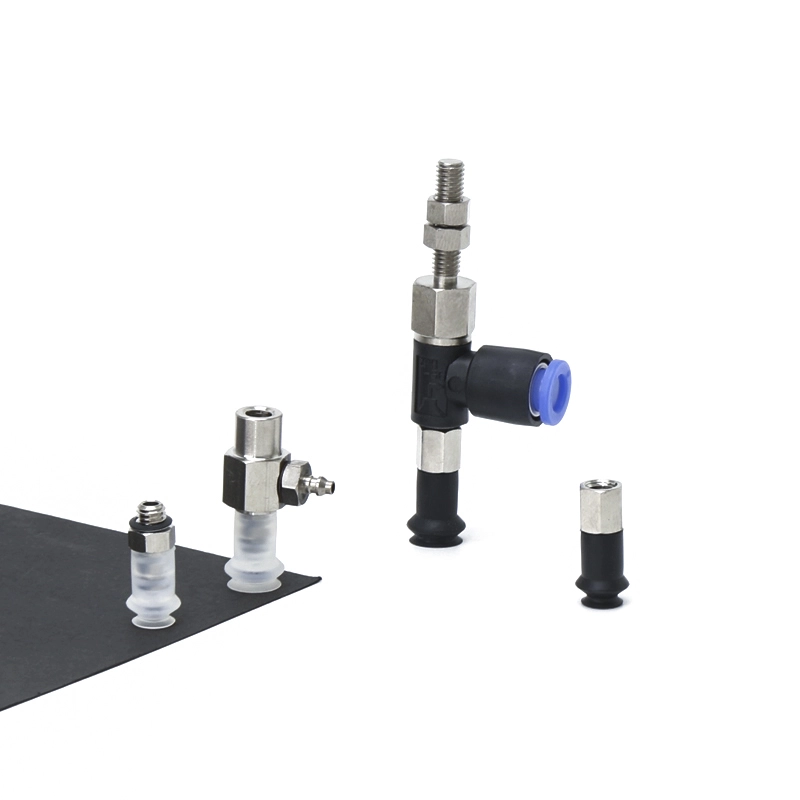

Podstawowe przyssawki próżniowe bez pierścienia zabezpieczającego ZP
Produkowane w Chinach podstawowe przyssawki próżniowe ZP bez pierścienia zabezpieczającego mają istotne zalety i zalety: Po pierwsze, oferują wysoką opłacalność. Wykorzystując dojrzałe podstawy produkcyjne, skutecznie kontrolują koszty, zapewniając jednocześnie wydajność produktu, zmniejszając w ten sposób koszty zaopatrzenia klientów; Po drugie, zapewniają zróżnicowane kategorie produktów z wieloma specyfikacjami i modelami; Po trzecie, ich technologia jest dojrzała. Wykorzystując najwyższej jakości materiały, takie jak silikon i zaawansowaną technologię utrzymywania ciśnienia próżniowego, zapewniają silną przyczepność i stabilność, gwarantując bezpieczne przenoszenie materiału; Po czwarte, ich łańcuch dostaw jest stabilny, wspierany przez solidny krajowy łańcuch przemysłowy i duże moce produkcyjne zapewniające terminowość dostaw. Te zalety sprawiają, że produkowane w kraju przyssawki próżniowe są wysoce konkurencyjne w dziedzinie automatyki przemysłowej.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Podstawowe narzędzie ZP bez podkładki pierścienia zabezpieczającego
Jednostka Pad serii ZP
Seria ZPT z adapterami przyssawek
Seria ZPT z buforowymi podkładkami próżniowymi
Seria ZPR z adapterami przyssawek
Seria ZPR z buforowymi podkładkami próżniowymi
Seria ZPY z adapterami przyssawek
Seria ZPY z buforowymi podkładkami próżniowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Czym są przyssawki próżniowe Basic bez pierścienia zabezpieczającego ZP?
Definicja i funkcja
• Narzędzie do chwytania próżniowego:Tworzy uszczelnienie z powierzchnią przedmiotu obrabianego, umożliwiając podnoszenie i pozycjonowanie
• Elastyczne zastosowanie:Nadaje się do gładkich, płaskich lub lekko zakrzywionych powierzchni
• Wsparcie automatyzacji:Stosowany w ramionach robotycznych, przenośnikach i systemach manipulacyjnych
Cechy konstrukcyjne
• Wykonane z trwałych elastomerów, takich jak silikon lub poliuretan
• Lekka konstrukcja zmniejszająca obciążenie systemów robotycznych
• Dostępne w wielu średnicach i kształtach do różnych zastosowań
Podstawowe zalety
Elastyczna i łatwa instalacja
• Brak pierścienia zabezpieczającego ułatwia montaż i wymianę
• Skraca czas instalacji i nakłady na konserwację
Niezawodne uszczelnienie
• Zapewnia stabilny chwyt próżniowy na gładkich i nieporowatych powierzchniach
• Utrzymuje stałe ssanie podczas pracy z dużą prędkością
Ekonomiczne rozwiązanie
• Prosta konstrukcja obniża koszty produkcji i wymiany
• Idealny do zastosowań na dużą skalę lub wymagających dużej liczby cykli
Trwałe i odporne na zużycie
• Wysokiej jakości materiały zapewniają długą żywotność
• Odporny na ścieranie i wielokrotne użytkowanie
Szeroka kompatybilność
• Kompatybilny z różnymi generatorami podciśnienia i systemami mocowania
• Nadaje się do wielu środowisk przemysłowych
Proces dostosowywania i produkcji
Opcje dostosowywania
Aby spełnić różnorodne wymagania automatyki przemysłowej, podstawowe przyssawki próżniowe ZP bez pierścienia zabezpieczającego można w pełni dostosować, od doboru materiału po projekt konstrukcyjny:
• Wybór materiału
o Silikon (SI): Odporność na wysoką temperaturę, idealny do elektroniki i czystych środowisk
o Poliuretan (PU): Doskonała odporność na zużycie w przypadku operacji wymagających dużej liczby cykli
o NBR: Ekonomiczne rozwiązanie do ogólnych zastosowań przemysłowych
o Opcjonalne materiały antystatyczne lub dopuszczone do kontaktu z żywnością dla branż specjalistycznych
• Rozmiar i geometria
o Szeroki zakres średnic dostosowany do różnych nośności
o Płaskie lub niewielkie konstrukcje mieszkowe dla różnych warunków powierzchniowych
• Twardość i elastyczność (Shore A)
o Bardziej miękkie materiały dla delikatnych lub kruchych produktów
o Twardsze mieszanki do pracy w trudnych warunkach lub przy dużych prędkościach
o Optymalna równowaga pomiędzy elastycznością i trwałością
• Zgodność montażu i interfejsu
o Dopasowanie do różnych uchwytów i systemów podciśnieniowych
o Dopasowanie rozmiaru gwintu i rodzaju połączenia (metryczne, BSP, NPT)
o Integracja z różnymi elementami montażowymi lub adapterami
• Projekt dostosowany do konkretnego zastosowania
o Antypoślizgowe wzory powierzchni dla lepszej przyczepności
o Materiały olejoodporne i odporne na chemikalia do stosowania w trudnych warunkach
o Dostosowywanie wydajności w wysokich lub niskich temperaturach

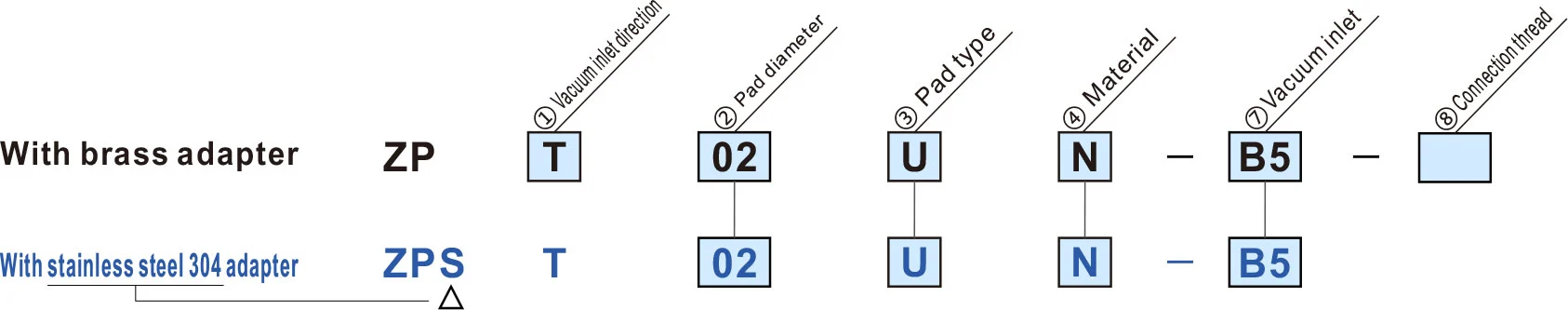

Jak zamówić
|
③ Typ podkładki
② Średnica podkładki (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Typ płaski/typ owalny | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ mieszkowy | — | — | ● | ● | — | — | — | — | — | — |
| Ut | Cienki płaski typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Cienki płaski typ z żebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Niebieski symbol to modele niestandardowe
| Wymiary montażowe adaptera | |
| Jeśli adapter zostanie wykonany przez klienta, zaprojektuj adapter o wymiarach pokazanych po prawej stronie. |
|
| ① Kierunek wlotu próżni | ⑦ Wlot próżniowy | ⑧ Gwint przyłączeniowy | |||||||
| T | Pionowy |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Boczny |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Typ średnicy podkładki (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Typ płaski/typ owalny | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ mieszkowy | — | — | ● | ● | — | — | — | — | — | — |
| Ut | Cienki płaski typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Cienki płaski typ z żebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Niebieski symbol to modele niestandardowe.
| ⑧ Gwint przyłączeniowy | ||
| Mały wątek | A5 | M5x0,8 |
| A6 | M6x1,0 | |
| Żeński wątek | B4 | M4x0,7 |
| B5 | M5x0,8 | |
| ⑦ Wlot próżniowy | |||
| Mały wątek | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Żeński wątek | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Dopasowanie baru | U4 | Do miękkich rurek ø4 | M-5AU-4 |
| N4 | Do rurek nylonowych ø4 | M-5AN-4 | |
| U6 | Do miękkich rurek ø6 | M-5AU-6 | |
| N6 | Do rur nylonowych ø6 | M-5AN-6 | |
| Dopasowanie jednym dotknięciem | 04 | ø4 | |
| 06 | ø6 | ||
| ① Kierunek wlotu próżni | ⑦ Wlot próżniowy | |||||||||
| T | Pionowy |
|
B3B5U4N4U6N60406 |
|||||||
| R | Boczny |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

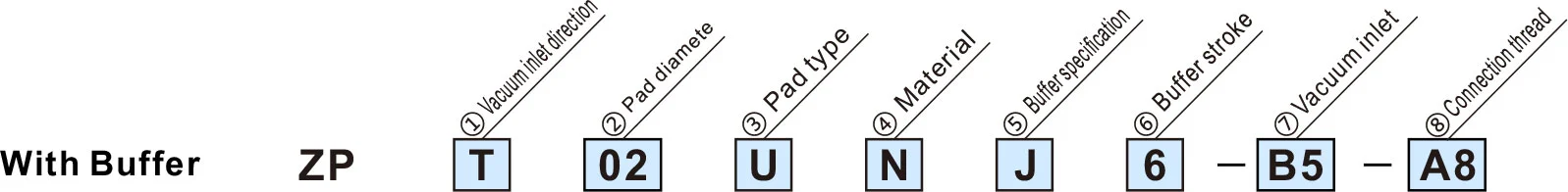

③ Typ podkładki
② Średnica podkładki (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Typ płaski/typ owalny | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Typ mieszkowy | — | — | ● | ● | — | — | — | — | — | — |
| Ut | Cienki płaski typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Cienki płaski typ z żebrami | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Niebieski symbol to modele niestandardowe.
| ⑤ Specyfikacja bufora | |
| J | Obracanie |
| K | Nieobrotowy |
| JN | Obracanie (Bez płyty buforowej) |
| KN | Nieobrotowy (Bez płyty buforowej) |
| ⑥ Skok bufora | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Wlot próżniowy | |||
| Mały wątek | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Żeński wątek | B3 | M3 x 0,5 | |
| B5 | M5x0,8 | ||
| Zadzior | U4 | Do miękkich rurek ø4 | M-5AU-4 |
| N4 | Do rurek nylonowych ø4 | M-5AN-4 | |
| U6 | Do miękkich rurek ø6 | M-5AU-6 | |
| N6 | Do rur nylonowych ø6 | M-5AN-6 | |
| Dopasowanie jednym dotknięciem | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Gwint przyłączeniowy | |
| A8 | M8x1,0 |
Dane techniczne
| Pierścień zabezpieczający/typ podkładki | Średnica/wymiary podkładki | Aplikacja | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pierścienia zabezpieczającego | Typ płaski (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ owalny (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Do detali z ograniczeniami powierzchni adsorpcyjnej | |
| Cienki płaski typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Można zmniejszyć marszczenie lub deformację podczas adsorpcji. | |
| Cienki płaski typ z Żebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Przedmioty obrabiane można usunąć łatwo dzięki żebrom |
|
| Typ mieszkowy (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Z pierścieniem blokującym | Typ płaski (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ płaski z Żebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do przedmiotów łatwo odkształcających się. Obrabiane elementy można łatwo usunąć dzięki żebrom | |
| Typ mieszkowy (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Głęboki typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Do przedmiotów o zakrzywionych powierzchniach lub do przedmiotów kulistych | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
Gorące Tagi: Podstawowe przyssawki próżniowe bez pierścienia zabezpieczającego ZP, Chiny, producent, dostawca, fabryka
Wyślij zapytanie
Informacje kontaktowe
-
Adres
Wieś Xiaruan Miasto Baishi Miasto Yueqing Prowincja Zhejiang Chiny
-
Tel
-
E-mail
Jeśli masz pytania dotyczące przyssawek próżniowych, generatorów podciśnienia, akcesoriów do elementów pneumatycznych lub cennika, zostaw nam swój e-mail, a my skontaktujemy się z Tobą w ciągu 24 godzin.
