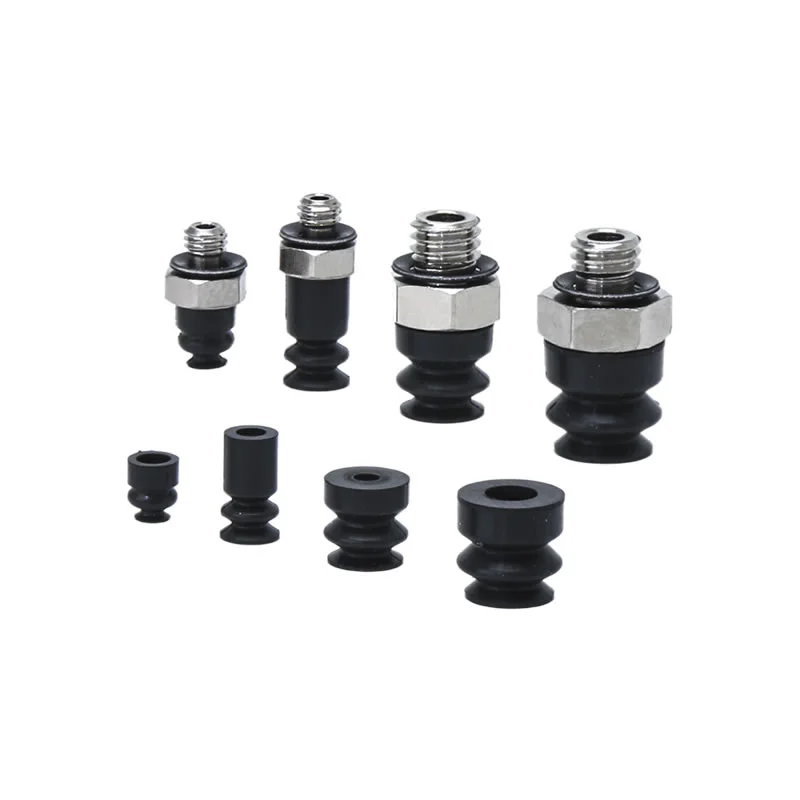

Minimiechowe przyssawki próżniowe ZP2-ZJ
Zespół podkładki podciśnieniowej serii ZP2
Seria ZP2-T z podkładką podciśnieniową z mieszkiem adapterowym
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Commaelec, wiodący producent, przyssawki próżniowe Mini Bellows ZP2-ZJ to idealne rozwiązanie zapewniające precyzyjną i stabilną obsługę w kompaktowych, wysokowydajnych środowiskach przemysłowych.
Jakie są najważniejsze cechy podkładek ZP2-ZJ?
Struktura mieszkowa
Konstrukcja w stylu akordeonu z konfiguracjami 1,5-warstwowymi (φ2–φ6) i 4,5-warstwowymi (φ15–φ46)
Elastyczne plisy dopasowują się do nierównych, zakrzywionych lub nachylonych powierzchni przedmiotu obrabianego
Wbudowana kompensacja odchyleń wysokości i kąta, redukująca błędy pozycjonowania
Eliminuje potrzebę dodatkowej przestrzeni buforowej, idealne w przypadku kompaktowych układów sprzętu
Opcje materiałowe
NBR:ekonomiczne i odporne na zużycie do zastosowań ogólnych
Silikon:nadaje się do wysokich temperatur i czystych środowisk
Materiały niestandardowe (np. antystatyczne) dla elektroniki i branż wrażliwych
Comma zapewnia stabilną jakość materiału i stałą wydajność w całej partii
Wysoka wydajność
Silne i stabilne ssanie nawet na nieregularnych lub nachylonych powierzchniach
Zmniejsza ryzyko oderwania w porównaniu do konwencjonalnych przyssawek płaskich
Dojrzała technologia uszczelniania próżniowego i utrzymywania ciśnienia zapewniająca niezawodne działanie
Obsługiwane przez chińskie przyssawki próżniowe Mini Bellows ZP2-ZJ Zalety producenta:efektywność kosztowa, różnorodne modele i stabilny łańcuch dostaw
Jak wybrać odpowiednie przyssawki próżniowe z mini mieszkiem ZP2-ZJ
Wybór odpowiednich przyssawek próżniowych Mini Bellows ZP2-ZJ zależy od rzeczywistych warunków pracy. Skoncentruj się na następujących czynnikach praktycznych:
1. Kształt i powierzchnia przedmiotu obrabianego
Nierówne/zakrzywione powierzchnie → wybierz więcej warstw mieszków (4,5-warstwowych), aby uzyskać większą elastyczność
Małe, lekko nierówne części → 1,5-warstwowa jest wystarczająca i stabilniejsza
Konstrukcja mieszkowa pomaga kompensować różnice kąta i wysokości podczas chwytania
2. Rozmiar i waga przedmiotu obrabianego
Małe/lekkie części → φ2–φ6
Większe lub cięższe części → φ15–φ46
Większe średnice zapewniają większą siłę ssania i lepszą stabilność
3. Środowisko pracy
Warunki normalne → NBR (opłacalny)
Wysoka temperatura / czyste środowisko → silikon
Elektronika / wrażliwe części → materiały antystatyczne
Comma wspiera dostosowywanie materiałów do konkretnych potrzeb branżowych
4. Przestrzeń i układ sprzętu
Kompaktowe systemy automatyki → ZP2-ZJ jest idealnym rozwiązaniem ze względu na brak konieczności stosowania dodatkowej przestrzeni buforowej
Upewnij się, że wysokość i skok miseczki odpowiadają konstrukcji maszyny
Sprawdź kompatybilność z istniejącymi systemami montażowymi i próżniowymi
5. Szybkość i dokładność obsługi
Szybkie pobieranie i umieszczanie → mniejsze kubki z szybką reakcją
Wymagane precyzyjne pozycjonowanie → wybierz odpowiednie warstwy mieszka, aby zmniejszyć niewspółosiowość
6. Wymagania dotyczące stabilności
Jeżeli obrabiane przedmioty są przechylone lub nierówno ustawione, należy ustalić priorytety:
Mieszki wielowarstwowe
Większa powierzchnia kontaktu
Poprawia to szczelność i zmniejsza awarię ssania
Praktyczna wskazówka dotycząca wyboru
Jeśli nie jesteś pewien, zacznij od:
Średni rozmiar (np. φ15–φ30)
Materiał silikonowy lub NBR
1,5-warstwowa do zastosowań ogólnych / 4,5-warstwowa do skomplikowanych powierzchni
Następnie zoptymalizuj w oparciu o rzeczywistą wydajność testów.

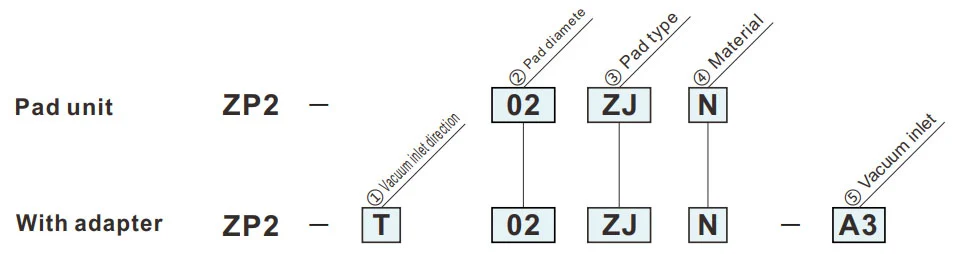

Jak zamówić
- Do stosowania tam, gdzie nie ma miejsca na bufor (typ sprężynowy).
- Elementy obrabiane o nachylonej powierzchni adsorpcyjnej.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ③Typ podkładki | |
| ZJ | Miechy |
|
⑤ Wlot próżniowy
② Średnica podkładki (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (męski) | ● | ● | — | — |
| A5 | M5x0,8 (męski) | — | — | ● | ● |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.

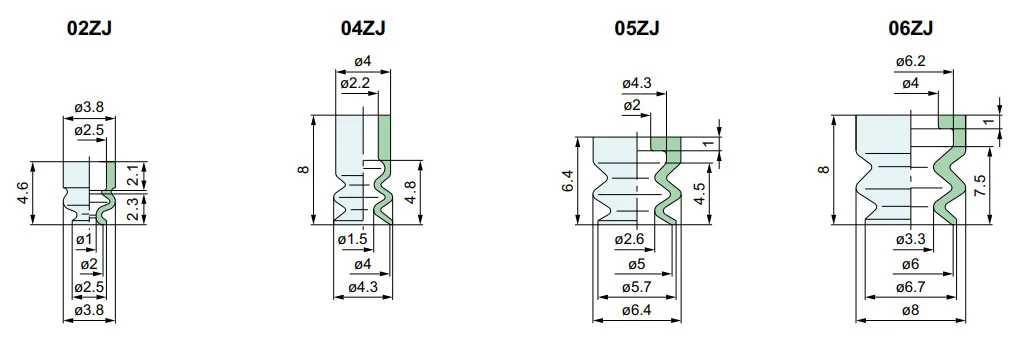

Wymiary (mm)
Zielony symbol to modele niestandardowe.
ZJ
Miechy
| Model | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model do sprawdzenia: ZP2-02ZJS

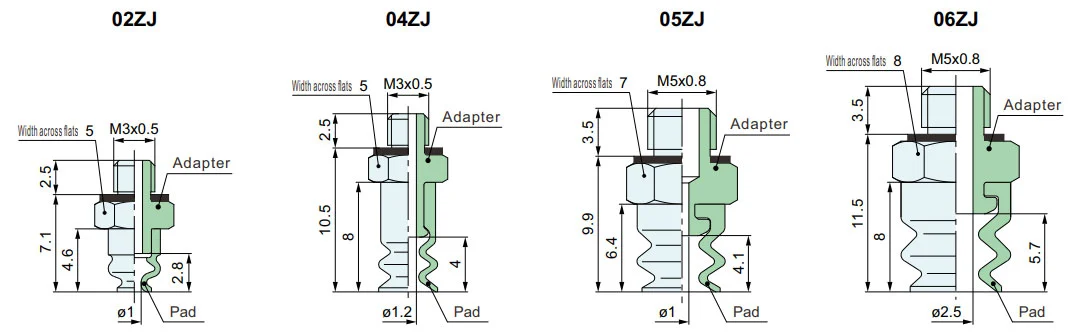

ZP2-T
Pionowy
| Model | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model do porównania: ZP2-T04ZJGS-A3
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
