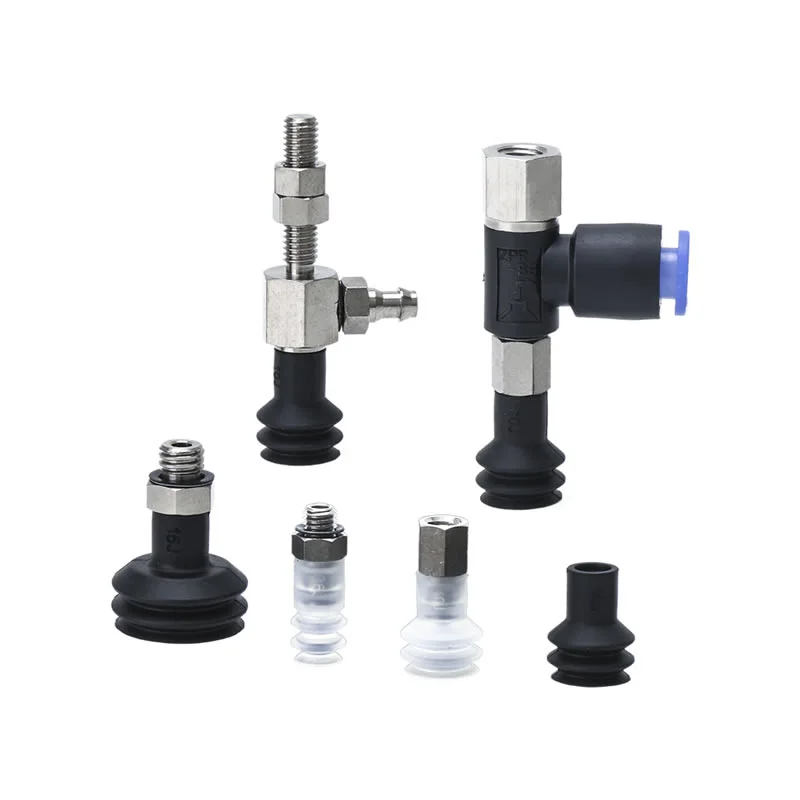

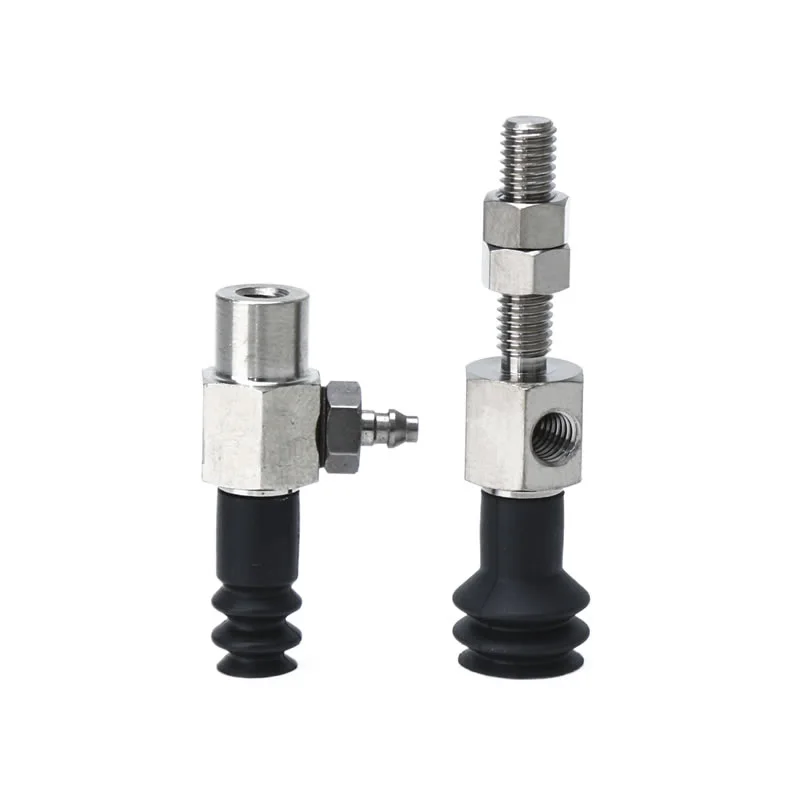

Mieszki bez pierścienia zabezpieczającego Przyssawki próżniowe ZP2-J
Commaelec jest wiodącym producentem przyssawek próżniowych ZP2-J z mieszkami bez pierścienia zabezpieczającego, oferującym opcje 2,5- i 3,5-warstwowe (φ6–φ30 mm) dla kompaktowej i elastycznej obsługi małych lub pochyłych przedmiotów. Wysokiej jakości guma, silikon i materiały antystatyczne zapewniają stabilne ssanie. Elastyczna instalacja umożliwia pionowe/boczne wprowadzenie próżni i integrację z adapterami lub ramionami robotycznymi.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Mieszki bez pierścienia zabezpieczającego Przyssawki próżniowe ZP2-J
Zespół podkładek mieszkowych serii ZP2
Seria ZP2-T z podkładkami podciśnieniowymi z mieszkiem adapterowym
Seria ZP2-R z podkładkami podciśnieniowymi z mieszkiem adapterowym
Seria ZP2-Y z podkładkami podciśnieniowymi z mieszkiem adapterowym
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek

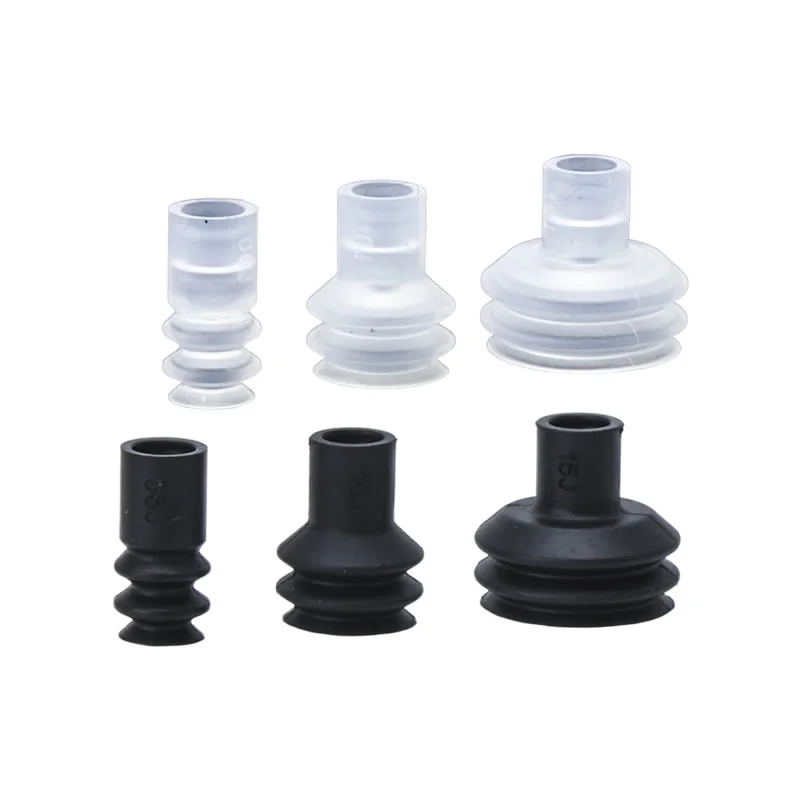

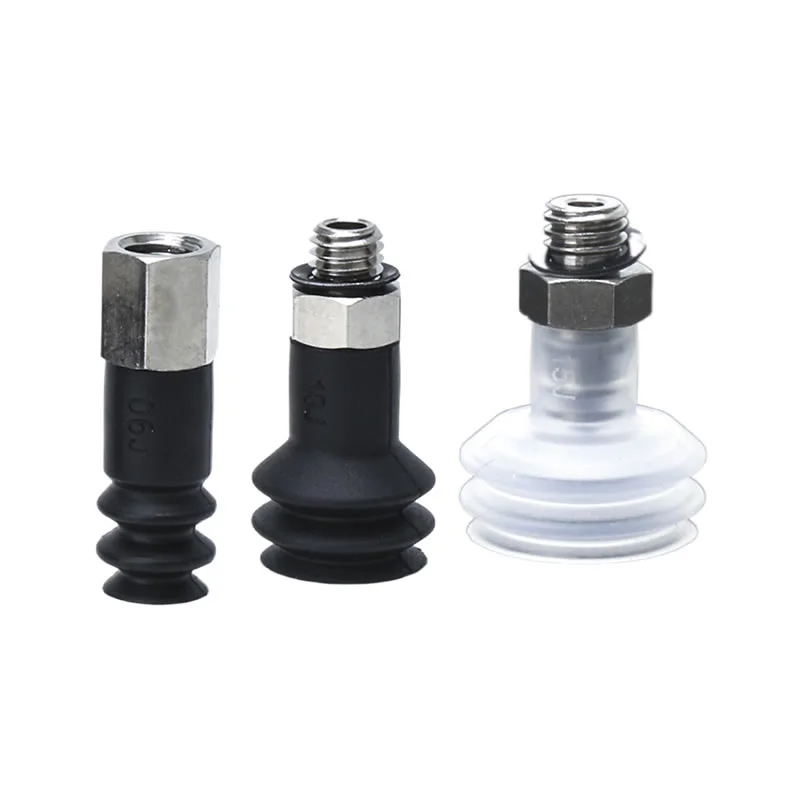

Przyssawki próżniowe bez pierścienia zabezpieczającego z mieszkiem ZP2-J są przeznaczone do kompaktowych, precyzyjnych i elastycznych zastosowań w automatyce. Idealnie nadają się do małych komponentów, nieregularnych części i linii produkcyjnych o ograniczonej przestrzeni.
Najważniejsze cechy przyssawek mieszkowych ZP2-J bez pierścienia zabezpieczającego
Wysoka elastyczność
Wielostopniowa konstrukcja akordeonu (2,5-warstwowa lub 3,5-warstwowa) umożliwia pionową absorpcję skoku, kompensując różnice wysokości i drobne niewspółosiowości.
Zapewnia stabilny chwyt na nierównych lub pochyłych powierzchniach.
Podtrzymuje delikatne lub nieregularne elementy obrabiane, nie powodując uszkodzeń.
Nie jest potrzebny pierścień zabezpieczający
Modele 2,5-warstwowe nie wymagają pierścienia zabezpieczającego, co upraszcza instalację i skraca czas montażu.
Dostępne w średnicach φ6mm, φ10mm i φ15mm, aby dopasować się do różnych wymagań ssania.
Utrzymuje niezawodną przyczepność pomimo braku elementów blokujących.
Typ mocowania
Zaprojektowane do bezpośredniej lub modułowej integracji z ramionami robotów i stacjami zautomatyzowanymi.
Kompaktowa konstrukcja pasuje do ciasnych przestrzeni na liniach produkcyjnych.
Wspiera wydajną obsługę materiałów w elektronice, formowaniu wtryskowym i małych gałęziach przemysłu metalowego.
Różnorodność materiałów
Przyssawki próżniowe bez pierścienia zabezpieczającego z mieszkiem ZP2-J są produkowane z wysokiej jakości silikonu, gumy lub poliuretanu (PU), co zapewnia połączenie wyjątkowej odporności na ścieranie i elastyczności.
Kompatybilny z pomieszczeniami czystymi lub środowiskami antystatycznymi do produkcji elektroniki.
Zapewnia długoterminową trwałość przy częstych cyklach, utrzymując stałą wydajność próżni.
Jaka jest różnica między ZP2-J i ZP2-ZJ?
ZP2-J
Typ:Mieszki wielomieszkowe bez pierścienia zabezpieczającego Przyssawki próżniowe ZP2-J
Pierścień blokujący:Fakultatywny; Modele 2,5-warstwowe nie wymagają pierścienia zabezpieczającego
Rozmiary:2,5-warstwowe (φ6mm, φ10mm, φ15mm), 3,5-warstwowe (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikacje:Dobrze sprawdza się na pochyłych powierzchniach lub przy ograniczonej przestrzeni buforowej; Idealny do małych elementów elektronicznych, części formowanych wtryskowo i kompaktowych elementów metalowych
Elastyczność:Wysoka absorpcja skoku w pionie dzięki konstrukcji harmonijkowej
Montowanie:Kompaktowa, łatwa integracja z ramionami robotów i stacjami zautomatyzowanymi

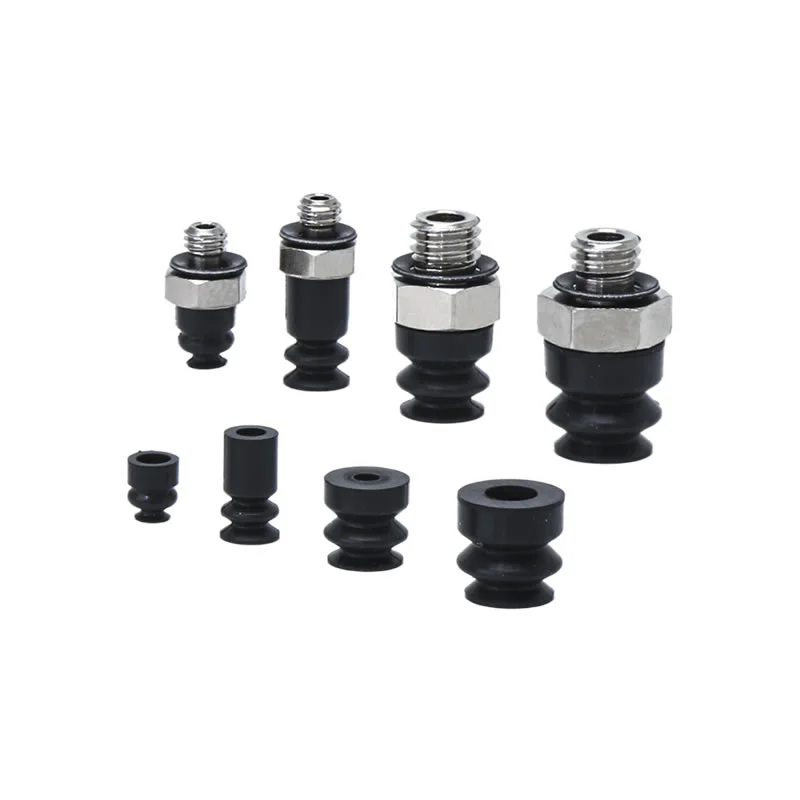

ZP2-ZJ
Typ:Przyssawka mieszkowa jednostopniowa lub dwustopniowa z pierścieniem zabezpieczającym
Pierścień blokujący:Wymagane do bezpiecznego montażu
Rozmiary:Zwykle większe średnice niż ZP2-J; przeznaczone do cięższych lub większych detali
Aplikacje:Nadaje się do nieco większych, cięższych lub sztywniejszych przedmiotów; powszechnie stosowane w automatyce przemysłowej, gdzie stabilność i bezpieczne mocowanie mają kluczowe znaczenie
Elastyczność:Umiarkowana absorpcja udaru; skoncentruj się na niezawodnym trzymaniu, a nie na ekstremalnej kompensacji pionowej
Montowanie:Wymaga pierścienia zabezpieczającego do bezpiecznego mocowania, kompatybilnego ze standardowymi elementami montażowymi

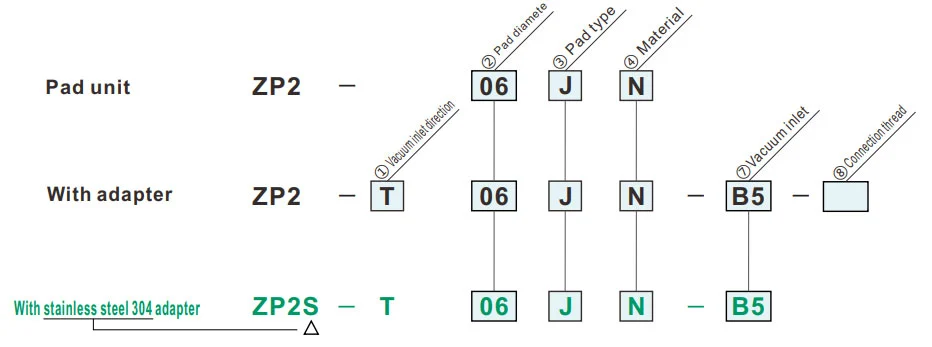

Jak zamówić
- Do stosowania tam, gdzie nie ma miejsca na bufor (typ sprężynowy).
- Elementy obrabiane o nachylonej powierzchni adsorpcyjnej.
- Dotyczy adaptera serii ZP.
| ①Kierunek wlotu próżni | ⑦Wlot próżniowy | ⑧Gwint przyłączeniowy | ||
| T | Pionowy |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Boczny |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Średnica podkładki (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Typ podkładki | |
| J | Mieszki (2,5-stopniowe) |
| ⑦Wlot próżniowy | |||
| Gwint męski | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Gwint żeński | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Zadzior | U4 | Do miękkich rurek ø4 | M-5AU-4 |
| N4 | Do rurek nylonowych ø4 | M-5AN-4 | |
| U6 | Do miękkich rurek ø6 | M-5AU-6 | |
| N6 | Do rur nylonowych ø6 | M-5AN-6 | |
| Dopasowanie jednym dotknięciem | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
symbol reena to modele niestandardowe.
| ⑧Gwint przyłączeniowy | ||
| Gwint męski | A5 | M5x0,8 |
| A6 | M6x1,0 | |
| Gwint żeński | B4 | M4x0,7 |
| B5 | M5x0,8 | |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
J
Miechy
| Model | øA | øB | øC | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model do sprawdzenia: ZP2-06JN
Wymiary montażowe adaptera
ZP2-T
Pionowy
A5, A6
| Model | A | B | C | D | Dostosować | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model do porównania: ZP2-TB10JGN-A5
ZP2-T
Pionowy
B4, B5
| Model | A | B | Dostosować | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model do porównania: ZP2-TB15JN-B5

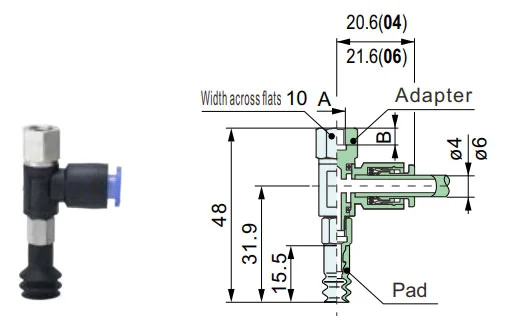

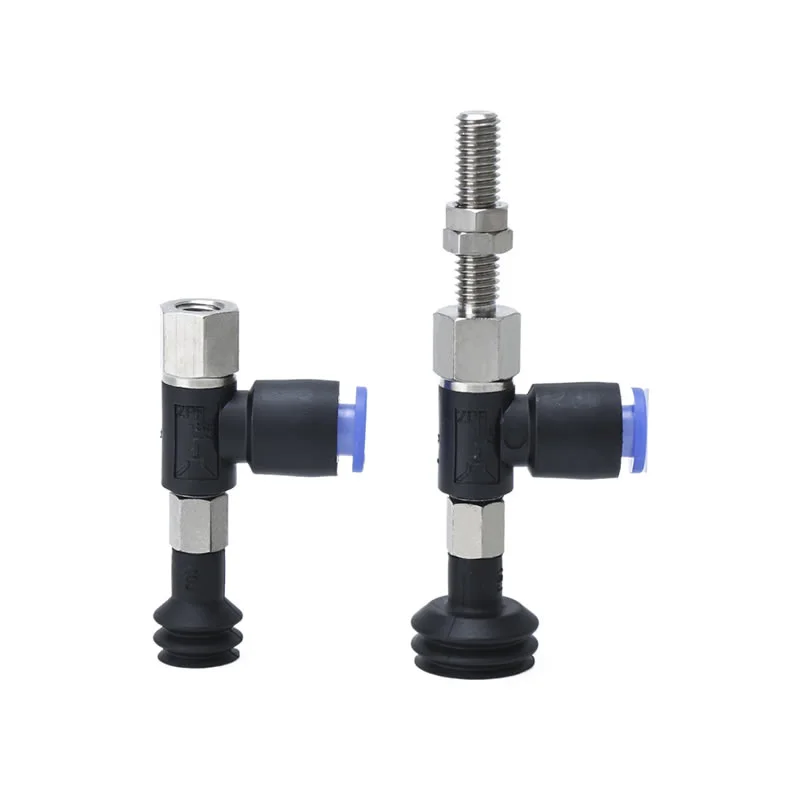

ZP2-R
Boczny
A5, A6
| Model | A | B | C | D | Dostosować | ||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Model do odniesienia: ZP2-R06JGN-04-A5 Adapter do odniesienia: ZPR1-04-A5
ZP2-R
Boczny
B4, B5
| Model | A | B | Dostosować | ||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model do odniesienia: ZP2-RB10JN-06-B5 Adapter do odniesienia: ZPR1-06-B5

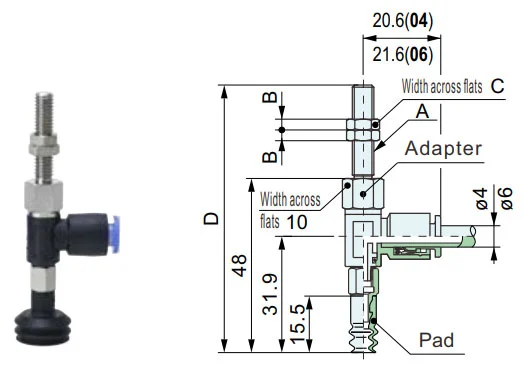

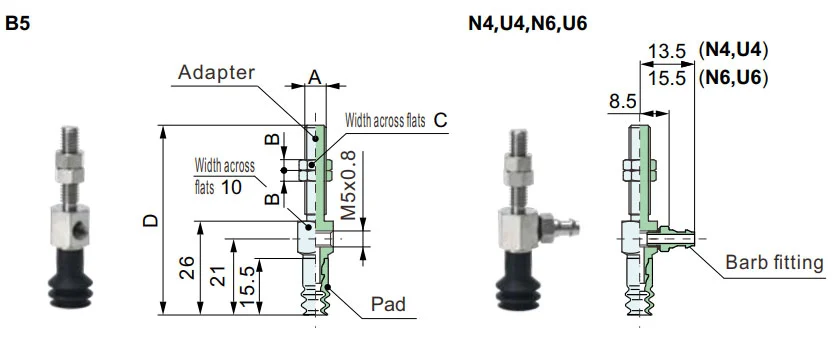

ZP2-Y
Boczny
A5, A6
| Model | A | B | C | D | Dostosować | ||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Model do odniesienia: ZP2-YB15JGN-U4-A6 Adapter do odniesienia: ZPY1-U4-A6

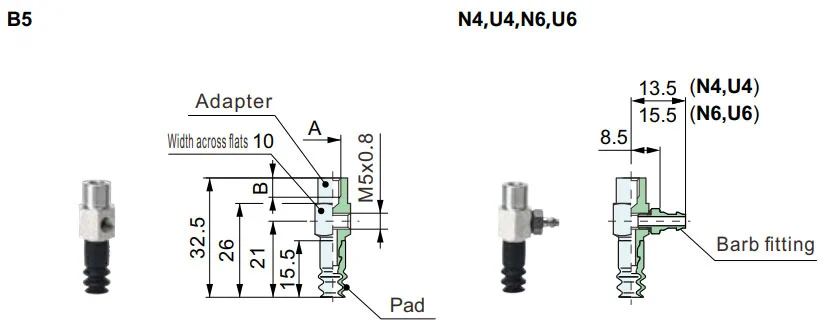

ZP2-Y
Boczny
B4, B5
| Model | A | B | Dostosować | ||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Model do odniesienia: ZP2-Y06JS-N4-B4 Adapter do odniesienia: ZPY1-N4-B4
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
