Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

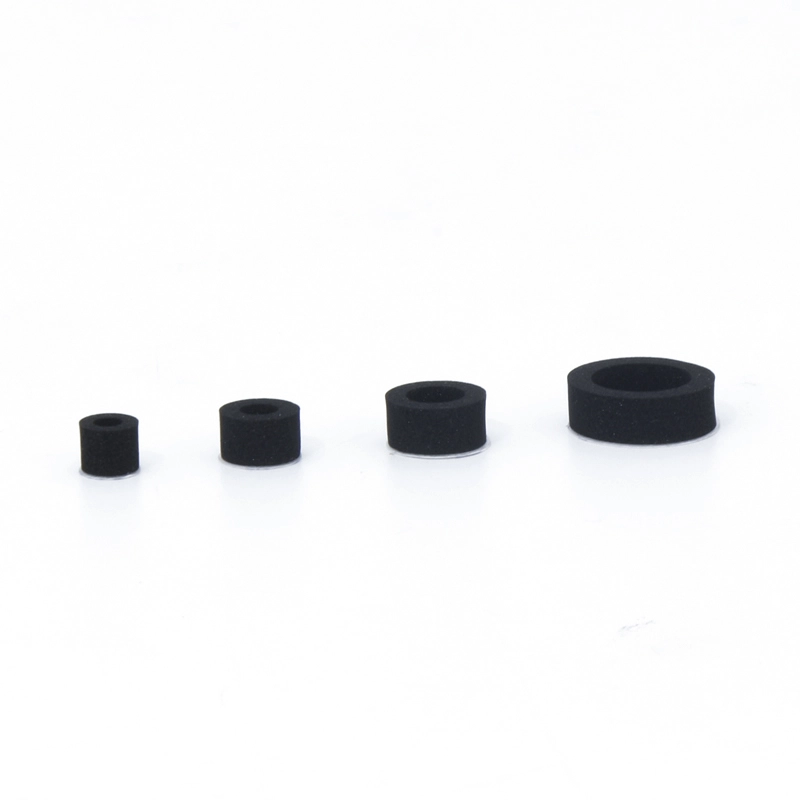

Przyssawki próżniowe gąbkowe ZP2
Commaelec posiada własne zakłady produkcyjne, wykorzystując w swojej produkcji wysokiej jakości gumę, silikon i różne specjalistyczne materiały (takie jak związki antystatyczne). Oferujemy szeroką gamę specyfikacji rozmiarów do wyboru. Gąbkowe przyssawki próżniowe ZP2 są szeroko stosowane w sektorze produkcji elektroniki; Seria ta, zaprojektowana specjalnie do przenoszenia nierównych przedmiotów, jest dostępna w czterech kompaktowych rozmiarach: φ6mm, φ8mm, φ10mm i φ15mm.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

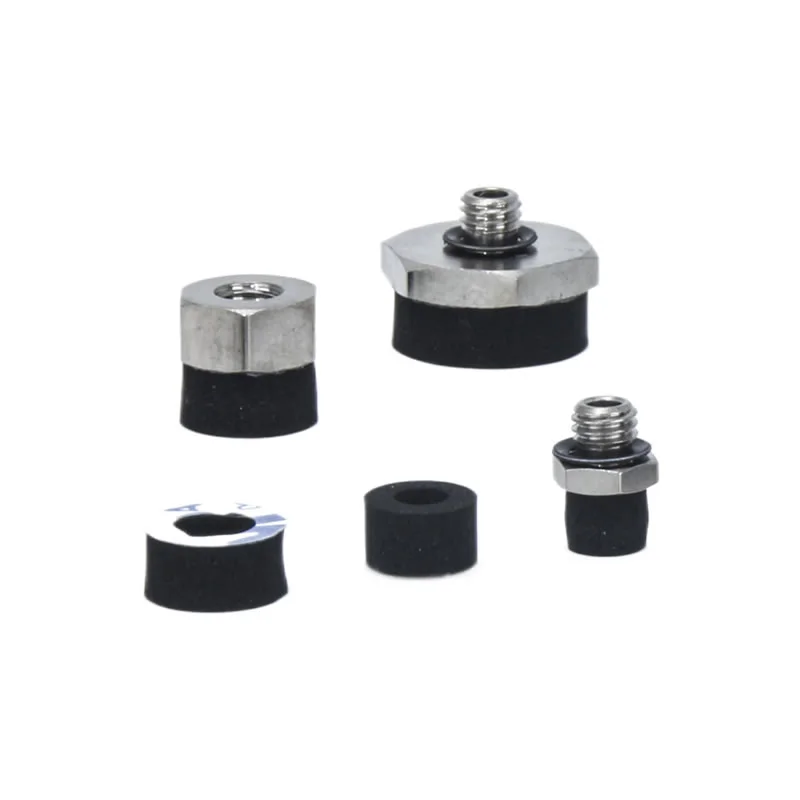

Przyssawki próżniowe gąbkowe ZP2
Podkładka próżniowa z gąbką serii ZP2
Seria ZP2-T z adapterem do odkurzacza z gąbką
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Gąbkowe przyssawki próżniowe ZP2 zostały zaprojektowane z myślą o stabilnym chwytaniu nierównych, teksturowanych lub nieregularnych powierzchni w systemach zautomatyzowanych. Ich kompaktowa i elastyczna konstrukcja sprawia, że idealnie nadają się do zastosowań w elektronice, formowaniu wtryskowym i małych gałęziach przemysłu metalowego.
Najważniejsze cechy gąbkowych przyssawek próżniowych ZP2
Materiał bardzo elastyczny
Wykonane z miękkiego materiału gąbczastego, który dopasowuje się do występów, wgłębień i chropowatych powierzchni
Zapewnia delikatny, ale pewny chwyt, nie uszkadzając delikatnych elementów
Doskonałe uszczelnienie
Skutecznie wypełnia szczeliny powierzchniowe, zapobiegając wyciekom próżni
Utrzymuje stałą moc ssania, zapewniając niezawodną obsługę nierównych przedmiotów
Różne opcje
Kompatybilny z ramionami robotycznymi i zautomatyzowanymi systemami manipulacyjnymi
Nadaje się do małych urządzeń elektronicznych, płytek drukowanych, elementów formowanych i części sprzętu
Kompaktowa konstrukcja
Zajmująca mało miejsca konstrukcja umożliwia integrację z ciasnymi liniami produkcyjnymi
Idealny do stacji o ograniczonej przestrzeni instalacyjnej
Dostępne formularze
Dostępne w wariantach płaskich i teksturowanych, aby dopasować się do różnych wymagań dotyczących powierzchni
Możliwość dostosowania do różnych zastosowań automatyki wymagających precyzyjnej obsługi
Zakres średnic
Oferowane w średnicach φ6mm, φ8mm, φ10mm i φ15mm
Zapewnia elastyczność, aby dopasować się do szerokiej gamy małych i nieregularnych przedmiotów obrabianych
Często zadawane pytania
Do czego służą podkładki gąbkowe ZP2?
Przyssawki próżniowe gąbkowe ZP2 idealnie nadają się do chwytania nierównych, teksturowanych lub nieregularnych przedmiotów w systemach zautomatyzowanych, powszechnie stosowanych w elektronice, formowaniu wtryskowym i transporcie małych części metalowych.
Jakie rozmiary i kształty są dostępne?
Występują w średnicach φ6mm, φ8mm, φ10mm i φ15mm w formie płaskiej lub teksturowanej, zaprojektowane z myślą o kompaktowej integracji z ramionami robotów i zautomatyzowanymi liniami produkcyjnymi.
Jak wybrać odpowiedni rozmiar?
Wybierz przyssawkę dostosowaną do powierzchni i ciężaru przedmiotu obrabianego, zapewniając wystarczający kontakt próżniowy i kompatybilność z systemem automatyki.
Jaka jest typowa ładowność?
Obciążenie zależy od rozmiaru przyssawki, rodzaju powierzchni i źródła podciśnienia; mniejsze przyssawki pasują do lekkich elementów, podczas gdy większe przyssawki φ15 mm poradzą sobie z nieco cięższymi lub nierównymi częściami.
Kiedy powinienem je wymienić?
Wymień przyssawki, jeśli zauważysz widoczne zużycie, pęknięcia lub odkształcenia lub jeśli przyczepność próżniowa stanie się niestabilna, zapewniając niezawodną i bezpieczną obsługę.

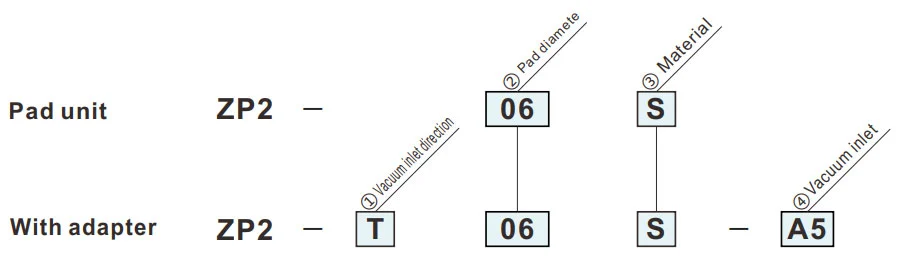

Jak zamówić
- Do adsorpcji detali z nierównościami.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Średnica podkładki (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materiał | |
| S | Gąbka CR (Z taśmą dwustronną) |
| ④Wlot próżniowy | |
| A5 | M5x0,8 (męski) |
| B5 | M5x0,8 (żeńskie) |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
S
Podkładka z gąbki
| Model | øA | øB | ||
|
② Podkładka śr. |
③ Podkładka Tworzywo |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model do porównania: ZP2-06S
Wymiary montażowe adaptera
|
Odpowiednia podkładka: 06S
|
Odpowiednia podkładka: 08S
|
|
Odpowiednia podkładka: 10S
|
Odpowiednia podkładka: 15S
|

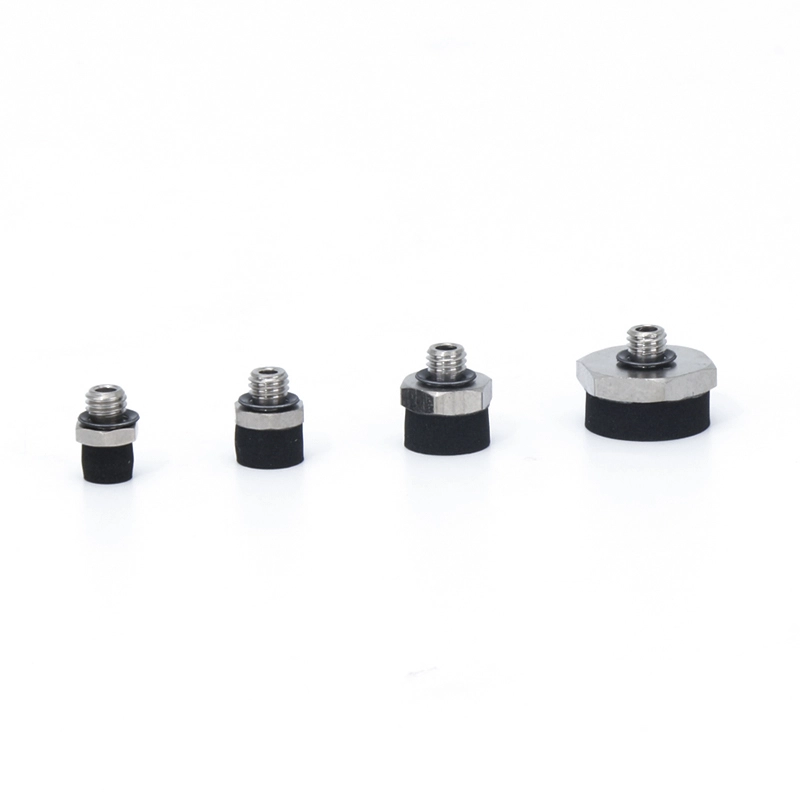

ZP2-T
Pionowy
A5
| Model | øA | øB | øC | D | E | L | Adapter | ||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka Tworzywo |
④ Próżnia wlot |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model do porównania: ZP2-T06S-A5

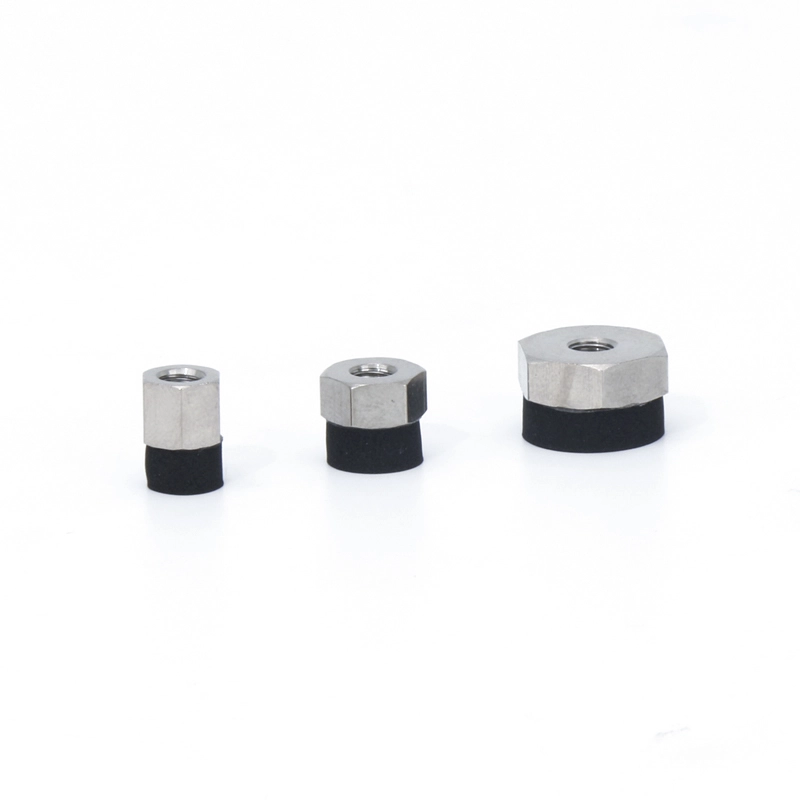

ZP2-T
Pionowy
B5
| Model | øA | øB | øC | E | L | Adapter | ||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka Tworzywo |
④ Próżnia wlot |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Model do porównania: ZP2-T06S-B5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
