How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Chiny Miechowe przyssawki próżniowe ZP2-ZJ z rozwiązaniami niestandardowymi

I. Podstawowe mocne strony

Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

II. Ekstrakcja zastosowań według gałęzi przemysłu

A. Medycyna i przemysł medyczny

A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym

A.2 Kluczowe scenariusze:

1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)

2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)

3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)

B. Przemysł elektroniczny i półprzewodników

B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania

B.2 Kluczowe scenariusze:

1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)

2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)

3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)

C. Przemysł samochodowy i części samochodowych

C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość

C.2 Kluczowe scenariusze:

4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)

5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)

6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)

D. Przemysł spożywczy i opakowaniowy

D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie

D.2 Kluczowe scenariusze:

1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)

2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)

E. Branża logistyczno-magazynowa

E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem

E.2 Kluczowe scenariusze:

1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)

2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)

F. Nowa energetyka i przemysł specjalny

F.1 Nowa energia (bateria litowa/pv):

1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)

F.2 Druk i papier

1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)

III. Podsumowanie podstawowej logiki adaptacji

Charakterystyka przedmiotu obrabianego	Program adaptacji pipet	Odpowiednie scenariusze branżowe
Cienki/Kruchy/Precyzyjny	Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca	Półprzewodniki elektroniczne, farmaceutyka
Ciężkie przedmioty / Duży rozmiar	Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek	Samochody, panele logistyczne
Zdrowie/Zapobieganie zanieczyszczeniom	Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja	Medycyna, jedzenie
Miękkie/nieregularne powierzchnie	Materiał gąbczasty, odkształcalna przyssawka	Wnętrza samochodów, jedzenie
Wymagania antystatyczne	Silikon antystatyczny, wspomagany wiatrem jonowym	półprzewodnik elektroniczny

④ Materiał
N	NBR
S	Guma silikonowa
U	Guma uretanowa
F	FKM
GN	Przewodzący NBR
GS	Przewodząca guma silikonowa

①Kierunek wlotu próżni		⑤ ⑥ ② Średnica podkładki (mm)				B15	B20	B30	40	46
①Kierunek wlotu próżni		⑤ ⑥ ② Średnica podkładki (mm)				ø15	ø20	ø30	ø40	ø46
T	Pionowy	⑤Gwint przyłączeniowy	Gwint męski	AL12	M12x1,0	●	●	-	-	-
		⑤Gwint przyłączeniowy	Gwint męski	AL14	M14x1,0	-	-	●	●	●
		⑥Wlot próżniowy	Dopasowanie jednym dotknięciem	06	ø6	●	●	●	●	●
			Gwint męski	A10	M10x1,0	●	●	-	-	-
				A16	M16x1,0	-	-	●	-	-
				A20	M20x1,5	-	-	-	●	-
				A30	M30x1,5	-	-	-	-	●

Model				øA	øB	øC	øD	øE	P	Y
	② Podkładka śr.	③ Podkładka typ	④ Podkładka Tworzywo
ZP2	B15	ZJ	N S U F GN GS	14	15	6.7	8	15	23	16.2
	B20			19	20	13	9		21	18
	B30			29	30	19.5	14	24	28.5	25.5
	40			40	44	29	21		44	40.2
	46			46	50	35	27	30

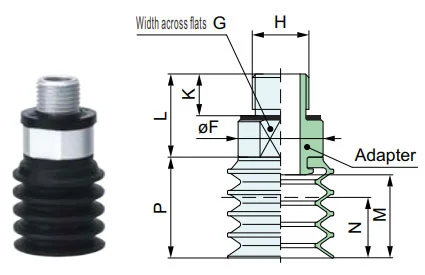

Model						z	G	H	K	L	M	N	P	Adapter
	① Próżnia kierunek wlotu	② Podkładka śr.	③ Podkładka typ	④ Podkładka Tworzywo	⑥ Próżnia wlot
ZP2	T	B15	ZJ	N S U F GN GS	A10	15	14	M10x1	8.8	17.5	16.2	9	23	ZP2A-Z31-1P
		B20									16	12	21	ZP2A-Z31-2P
		B30			A16	24	21	M16x1,5	11.8	23.5	23.5	17.5	28.5	ZP2A-Z31-3P
		40			A20	34	30	M20x1,5		26.5	38.5	30	44	ZP2A-Z31-4P
		46			A30	42	38	M30x1,5	11.4	29.5				ZP2A-Z31-5P

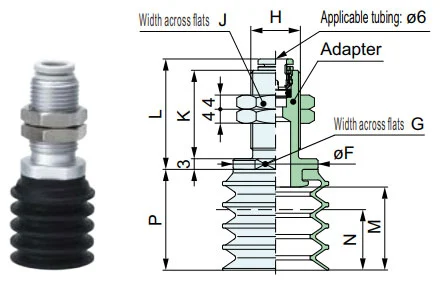

Model							z	G	H	J	K	L	M	N	P	Adapter
	① Próżnia kierunek wlotu	② Podkładka śr.	③ Podkładka typ	④ Podkładka Tworzywo	⑤ Połączenie nitka	⑥ Próżnia wlot
ZP2	T	B15	ZJ	N S U F GN GS	AL12	06	15	14	M12x1	17	20	26.2	16.2	9	23	ZP2A-Z32-1
		B20											16	12	21	ZP2A-Z32-2
		B30			AL14		24	21	M14x1	19	25	31.2	23.5	17.5	28.5	ZP2A-Z32-3
		40					34	30					38.5	30	44	ZP2A-Z32-4
		46					42	38								ZP2A-Z32-5

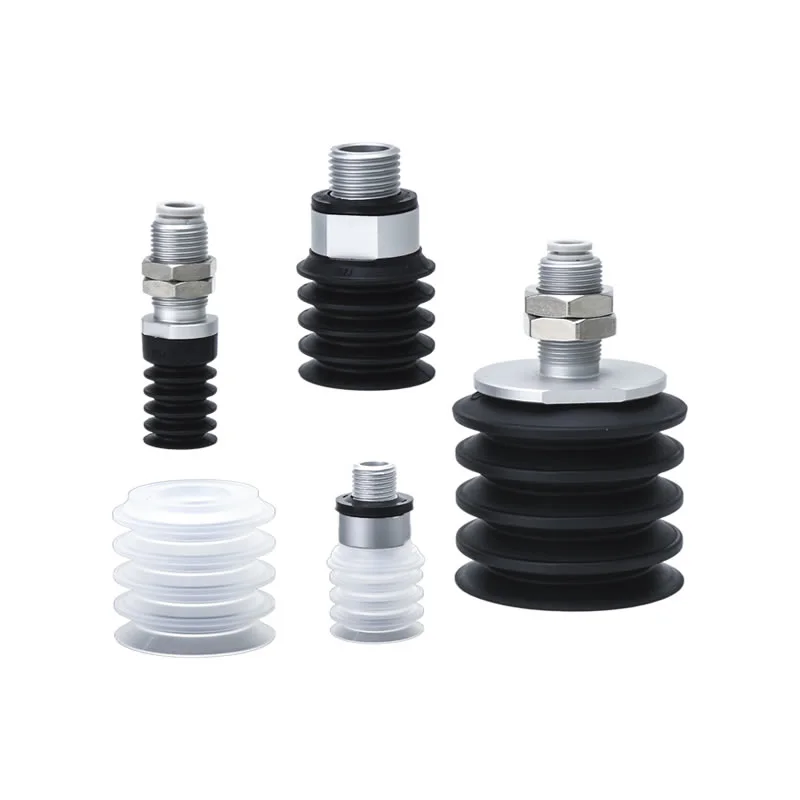

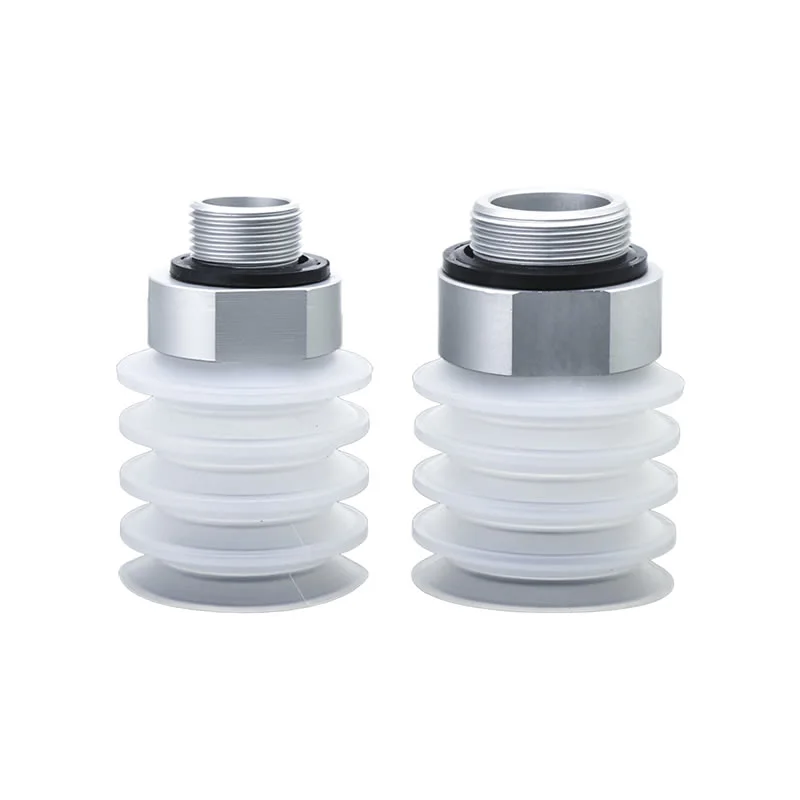

Miechowe przyssawki próżniowe ZP2-ZJ

Miechowe przyssawki próżniowe ZP2-ZJ

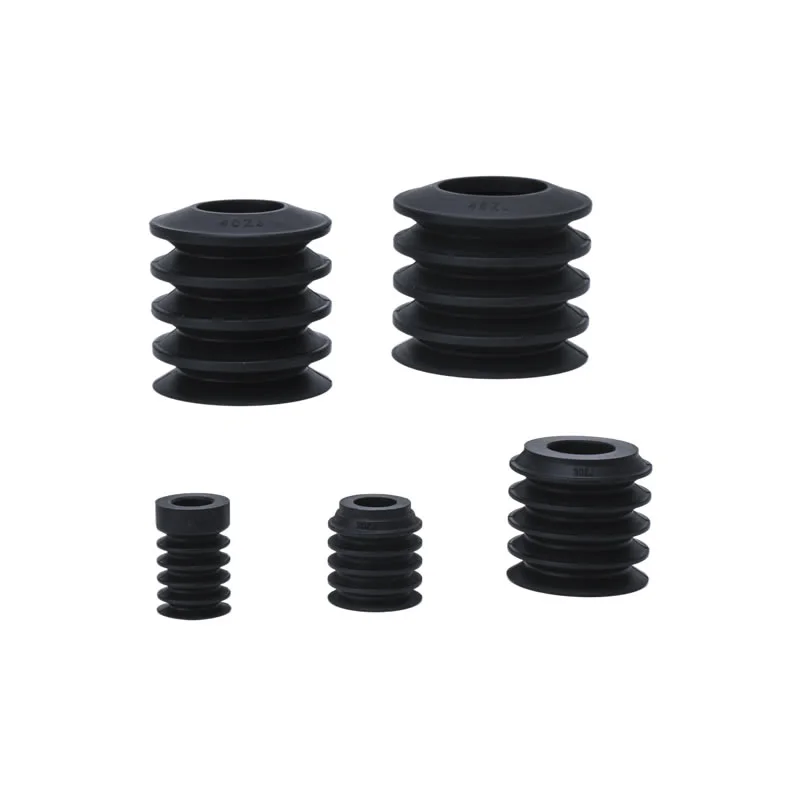

Zespół podkładki podciśnieniowej serii ZP2

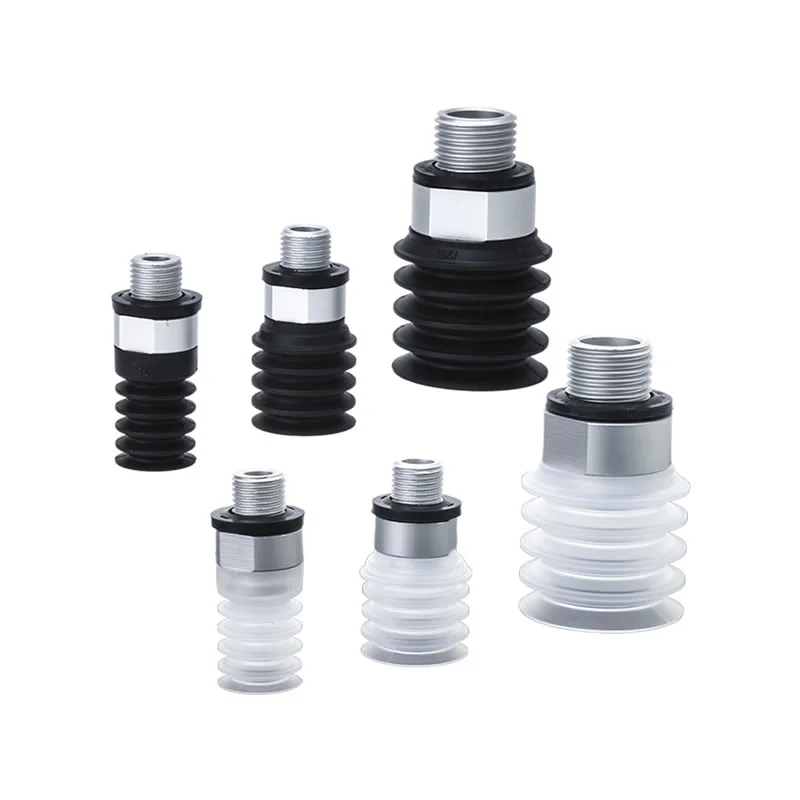

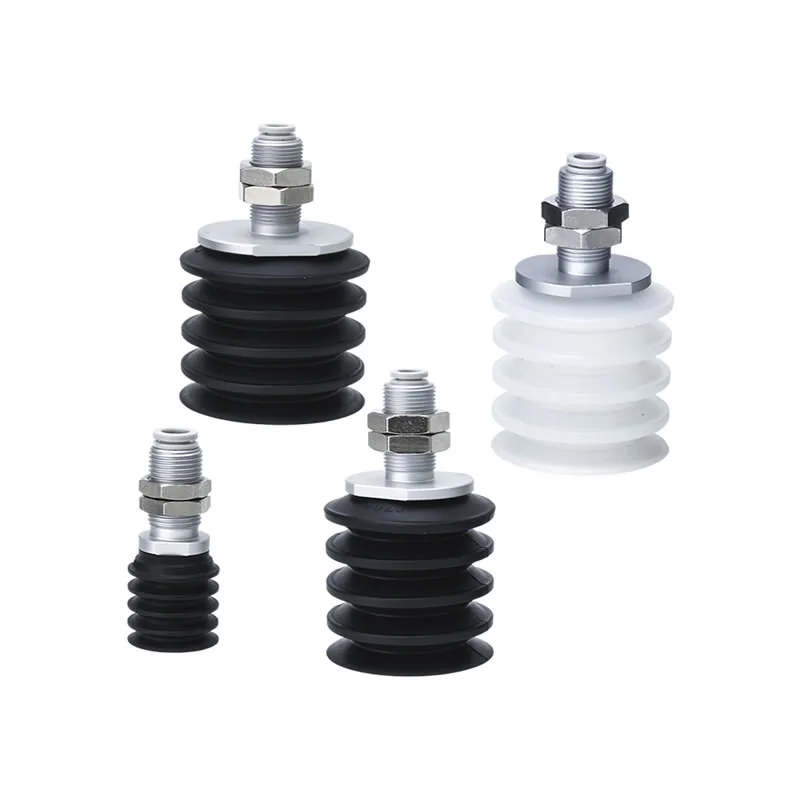

Seria ZP2-T z podkładką podciśnieniową z mieszkiem adapterowym

Zalety mieszkowych przyssawek próżniowych ZP2-ZJ

Obsługa dużych prędkości

Doskonała zdolność adaptacji

Kompaktowy / oszczędzający miejsce

Różnorodność materiałów

Opcje bez znaczników

Często zadawane pytania

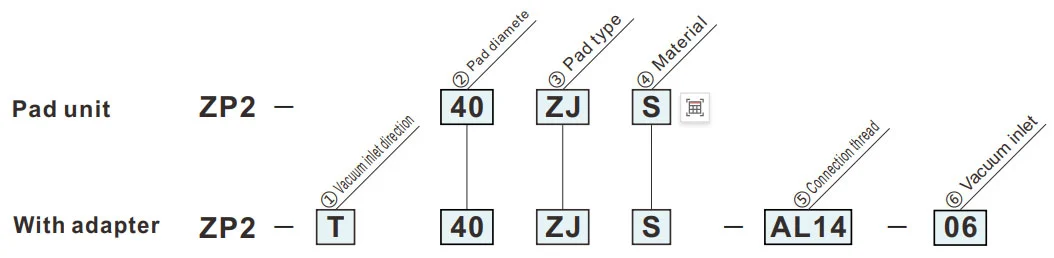

Jak zamówić

Wymiary (mm)

Materiał i charakterystyka podkładki

Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu

③Typ podkładki
ZJ	Mieszki (stopień 4,5)
