Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

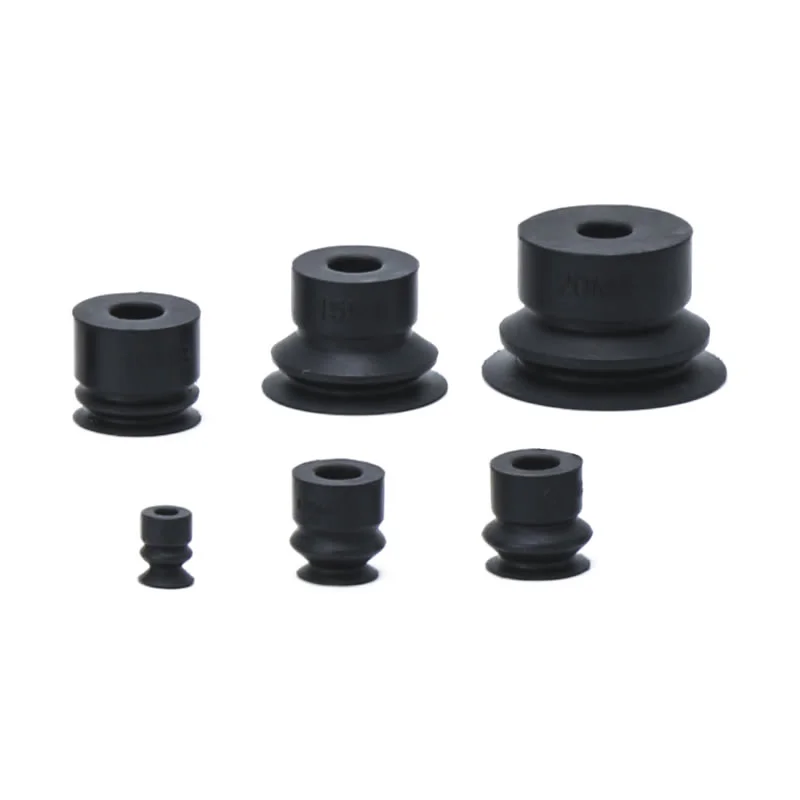

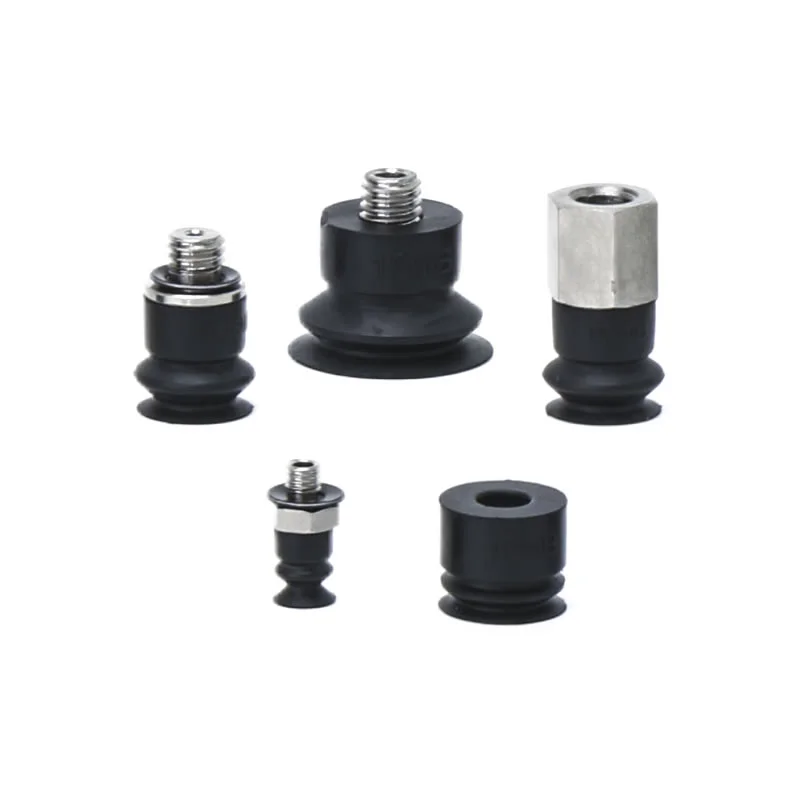

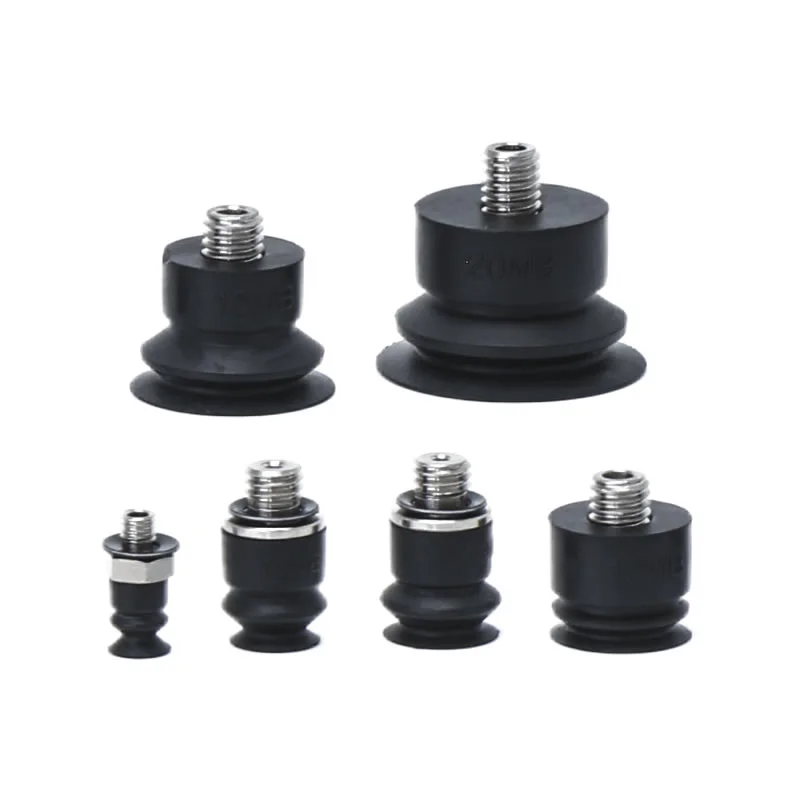

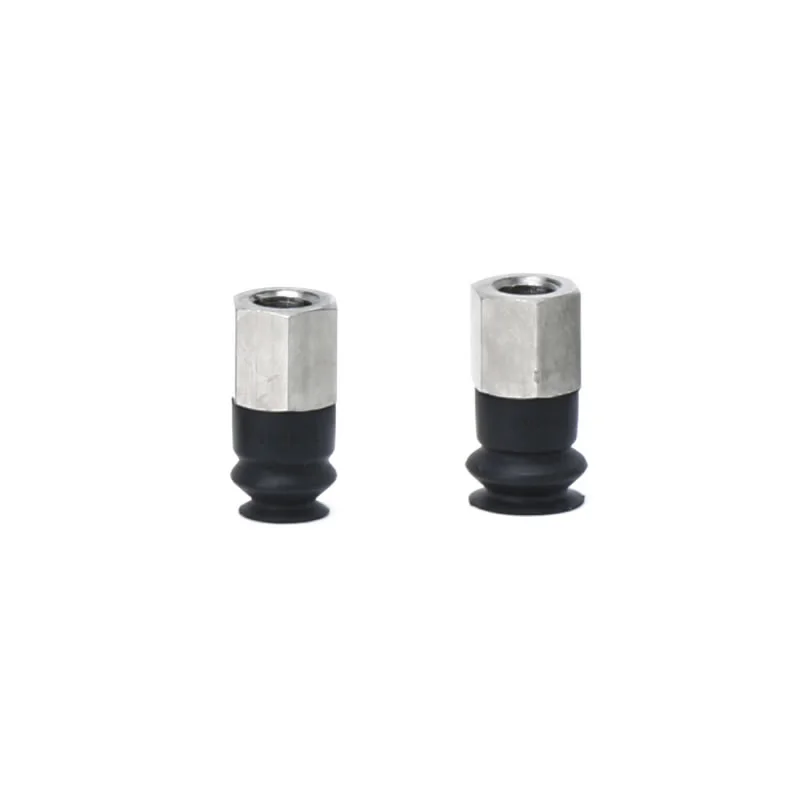

Miechowe przyssawki próżniowe ZP2-MB
Jako wiodący producent w Chinach, nasza fabryka oferuje mieszkowe przyssawki próżniowe ZP2-MB (średnice ø4–20 mm) zaprojektowane specjalnie do przechylonych lub kulistych przedmiotów. Dostarczamy rozwiązania charakteryzujące się unikalną konstrukcją falistą (w stylu akordeonu), która umożliwia wbudowaną funkcję amortyzacji bez konieczności stosowania dodatkowej przestrzeni. Utrzymujemy gotowe zapasy materiałów NBR, silikonowych i antystatycznych oraz oferujemy opcje złączy gwintowanych M3/M5.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Miechowe przyssawki próżniowe ZP2-MB
Zespół podkładki podciśnieniowej serii ZP2
Seria ZP2-T z podkładką podciśnieniową z mieszkiem adapterowym
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Zhejiang Comma Electric Co., Ltd. profesjonalnie produkuje wysokiej jakości mieszkowe przyssawki próżniowe ZP2-MB. Nasza fabryka zapewnia również niestandardowe usługi i bezpłatne próbki. Jest to miniaturowy, elastyczny element ssący w pneumatycznych systemach automatyki, zaprojektowany specjalnie do powierzchni nieregularnych, kulistych lub nachylonych.
Podstawowe technologie
Wysoka kompatybilność z nieregularnymi powierzchniami:Wyposażone w harmonijkową konstrukcję mieszkową, przyssawki próżniowe mieszkowe ZP2-MB automatycznie dopasowują się do kulistych, nachylonych lub nieregularnych powierzchni przedmiotu obrabianego i ściśle do nich przylegają, zapewniając bezpieczny i stabilny proces chwytania.
Zintegrowana konstrukcja amortyzacji:Plisowana struktura zapewnia naturalną elastyczność fizyczną, skutecznie pochłaniając uderzenia kontaktowe bez potrzeby stosowania dodatkowych sprężynowych mocowań zderzaków, co znacznie oszczędza przestrzeń instalacyjną.
Zastosowania precyzyjnej miniaturyzacji:Zaprojektowane specjalnie dla małych, precyzyjnych komponentów; służy jako podstawowe rozwiązanie do obsługi mikroczęści w produkcji elektroniki, precyzyjnym montażu i kompaktowych systemach automatyki.
Możliwość zastosowania w wielu branżach:Szeroko stosowany do chwytania miniaturowych sferycznych elementów elektronicznych, nieregularnych części metalowych i nachylonych plastikowych złączek; Bezproblemowo integruje się z małymi systemami robotycznymi i precyzyjnym sprzętem pakującym.
Adaptacja przestrzeni kompaktowej:Nie jest wymagana dodatkowa przestrzeń montażowa bufora (typu sprężynowego). Zintegrowana konstrukcja jest przeznaczona do urządzeń automatyki o ograniczonej przestrzeni lub końcówek ramion robotów, umożliwiając bezproblemową integrację z różnymi kompaktowymi liniami produkcyjnymi.
Kluczowe dane techniczne:Opcje średnic: Seria piaskowanych przyssawek mieszkowych ZP2-MB jest dostępna w wielu standardowych średnicach, w tym φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm i φ20 mm.
Wybór materiału:Dostępna jest szeroka gama materiałów spełniających różnorodne wymagania operacyjne, w tym kauczuk nitrylowy (NBR, z literą „N” w oznaczeniu modelu), kauczuk silikonowy (oznaczony „S”), kauczuk poliuretanowy, a także materiały specjalistyczne, takie jak przewodzący kauczuk nitrylowy i przewodzący kauczuk silikonowy (oznaczony „GS”). Materiały te zostały zaprojektowane tak, aby spełniały właściwości antystatyczne i odporność na określone środowiska chemiczne.
Opcje połączenia:Dostępnych jest wiele połączeń gwintowych, w tym A3 dla gwintów zewnętrznych M3×0,5 (kompatybilne z przyssawkami φ4mm) i A5/H5 dla gwintów zewnętrznych M5×0,8 (kompatybilne z przyssawkami φ6mm, φ8mm i większymi). Niektóre modele obsługują również złącza z gwintem wewnętrznym B5, ułatwiając bezproblemową integrację z rurociągami podciśnieniowymi i akcesoriami do ramion robotycznych.

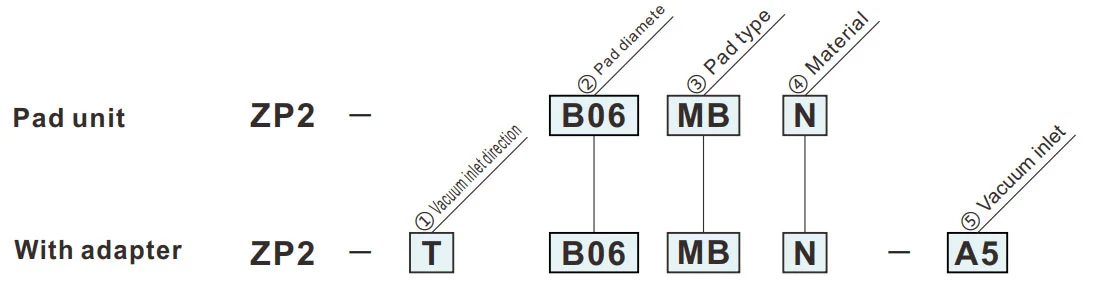

Jak zamówić
- Do stosowania tam, gdzie nie ma miejsca na bufor (typ sprężynowy).
- Elementy obrabiane o nachylonej powierzchni adsorpcyjnej.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ③Typ podkładki | |
| MB | Miechy |
|
⑤ Wlot próżniowy
② Średnica podkładki (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (męski) | ● | — | — | — | — | — |
| H5 | M5x0,8 (męski) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (żeńskie) | — | ● | ● | — | — | — |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
Wymiary (mm)
Zielony symbol to modele niestandardowe.
MB
Miechy
B04
| Model | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model do porównania: ZP2-B04MBS
Wymiary montażowe adaptera
MB
Miechy
B06, B08
| Model | øA | øB | øC | øD | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model do porównania: ZP2-B06MBN
Wymiary montażowe adaptera
MB
Miechy
B10, B15, B20
| Model | øA | øB | øC | øD | øE | z | G | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model do porównania: ZP2-B10MBN
Wymiary montażowe adaptera
Odpowiednia podkładka: B10MB B15MB
Odpowiednia podkładka: B20MB
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
