Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Cienkie płaskie przyssawki próżniowe ZP2
Jako wiodący producent w Chinach, nasza fabryka oferuje niestandardowe cienkie, płaskie przyssawki próżniowe ZP2 (ø10-30mm). Dzięki rowkowanej strukturze „MT” rozwiązanie oferowane bezpośrednio przez dostawcę firmy Commaelec zapobiega deformacji folii i cienkich arkuszy. W magazynie posiadamy NBR i silikon przewodzący, a także części wykonane w całości ze stali nierdzewnej dostępne dla branży baterii litowych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Cienkie płaskie przyssawki próżniowe ZP2

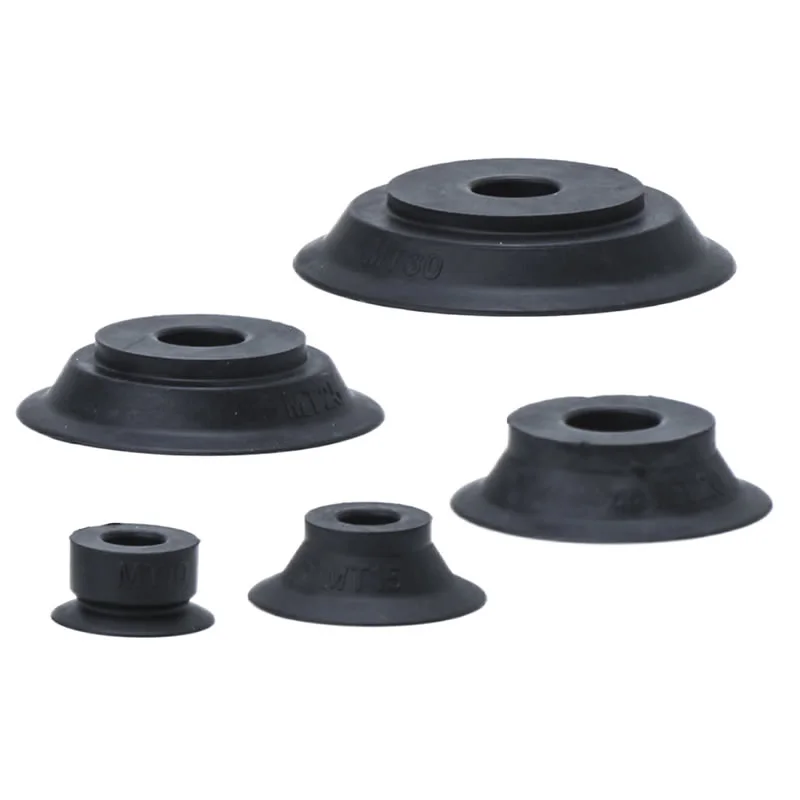

Cienka, płaska podkładka próżniowa serii ZP2

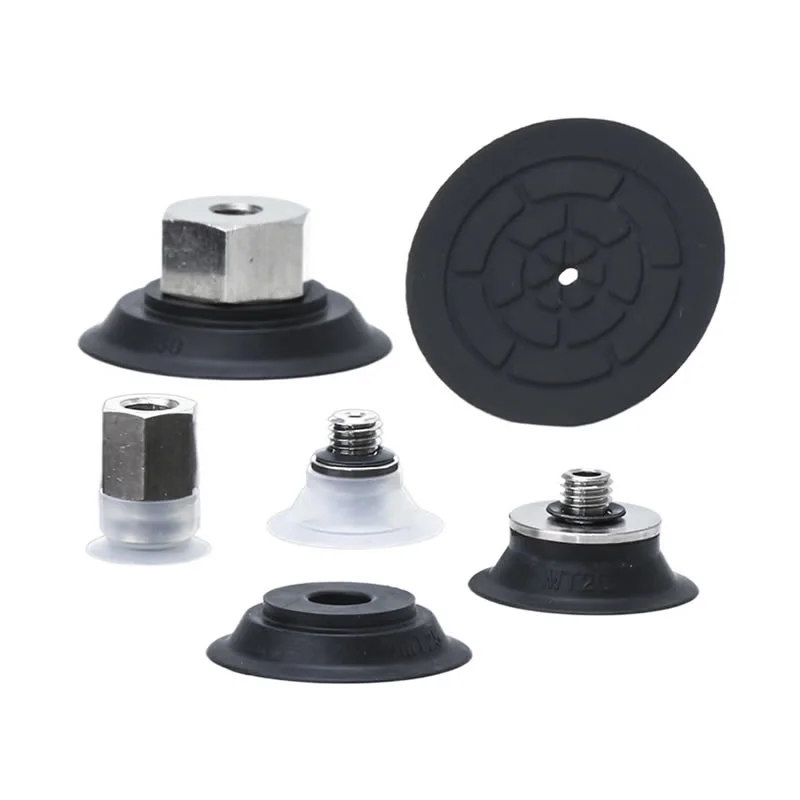

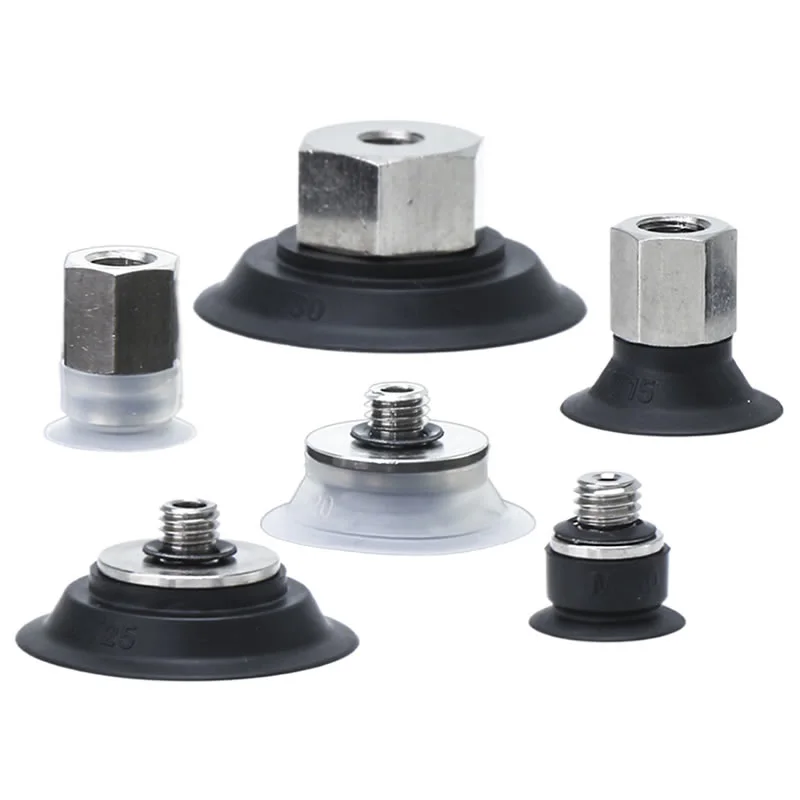

Seria ZP2-T z adapterem Cienka płaska podkładka próżniowa
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Cienkie płaskie przyssawki próżniowe ZP2 to precyzyjne elementy pneumatycznych systemów chwytania, zaprojektowane specjalnie do przenoszenia cienkich i łatwo odkształcalnych przedmiotów. W specyfikacjach przemysłowych zazwyczaj opatrzone są kodem strukturalnym „MT”, oznaczającym włączenie specjalistycznej konstrukcji rowkowanej do ich wewnętrznej struktury.
Cechy produktu:Przyssawka skutecznie zapobiega deformacji płaskich detali podczas adsorpcji, dzięki czemu idealnie nadaje się do cienkich blach, folii i innych materiałów łatwo odkształcalnych.
Dane techniczne:Przyssawka jest dostępna w różnych średnicach, w tym φ10, φ15, φ20, φ25 i φ30.
Materiały przyssawki:Typowe opcje obejmują NNBR (kauczuk nitrylowy) i GS (przewodzący kauczuk silikonowy), przy czym każdy materiał jest dostosowany do konkretnego środowiska pracy i wymagań części.
Pola aplikacji:Cienkie, płaskie przyssawki próżniowe ZP2 znajdują szerokie zastosowanie w produkcji, zautomatyzowanych liniach produkcyjnych, robotyce i logistyce itp. Można je używać do przenoszenia lekkich lub średniej wagi płaskich przedmiotów, takich jak szkło, plastik i metal.
Często zadawane pytania
Jakie materiały są dostępne i jakie są między nimi różnice?
Cienkie, płaskie przyssawki próżniowe ZP2 są dostępne w kilku wykonaniach materiałowych, dostosowanych do rzeczywistych warunków pracy:
NBR: ekonomiczny, dobra odporność na zużycie do ogólnego użytku
Silikon: doskonała odporność na ciepło i niebrudzący, idealny do wrażliwych powierzchni
PU (poliuretan): wysoka trwałość przy operacjach wymagających dużej liczby cykli
FKM (fluoroguma): silna odporność chemiczna i olejowa
EPR: odpowiedni do specyficznych wymagań środowiskowych
Commaelec zapewnia stałą jakość materiałów i umożliwia dostosowanie do specjalnych zastosowań (np. antystatycznych).
Do jakich przedmiotów najlepiej nadają się cienkie, płaskie przyssawki?
Gładkie, płaskie powierzchnie, takie jak blacha, szkło, panele z tworzyw sztucznych
Cienkie lub lekkie przedmioty wymagające stabilnego, równomiernego kontaktu
Zastosowania, w których wymagane są minimalne odkształcenia i precyzyjne pozycjonowanie
Cienka, płaska konstrukcja zwiększa powierzchnię styku, poprawiając uszczelnienie i zmniejszając wyciek powietrza.
Jaki jest zakres odporności na temperaturę?
Typowe zakresy (w zależności od materiału):
NBR: -10°C do 80°C
Silikon: -40°C do 200°C
PU: -20°C do 80°C
FKM: do ~200°C przy dużej stabilności chemicznej
Commaelec może polecić odpowiednie materiały w oparciu o rzeczywistą temperaturę i środowisko.
Czy można ich używać z pionowym lub poziomym wejściem próżniowym?
Tak. Cienkie płaskie przyssawki próżniowe ZP2 umożliwiają elastyczną instalację:
Pionowe wejście próżniowe (standard w przypadku konfiguracji kompaktowych)
Wejście poziome/boczne do systemów o ograniczonej przestrzeni
Kompatybilny z adapterami i wspornikami buforowymi
Commaelec zapewnia wiele opcji połączeń, aby dopasować je do różnych układów sprzętu.
Jak prawidłowo je konserwować, aby przedłużyć ich żywotność?
Regularnie sprawdzaj, czy warga uszczelniająca nie jest zużyta, pęknięta lub odkształcona
Utrzymuj powierzchnie w czystości, aby uniknąć wpływu kurzu na skuteczność uszczelnienia
Unikaj nadmiernego podciśnienia lub niewspółosiowości
Użyj mocowań buforowych, aby zmniejszyć uderzenia podczas operacji z dużą prędkością
Wymień zużyte przyssawki na czas, aby zachować stabilność systemu

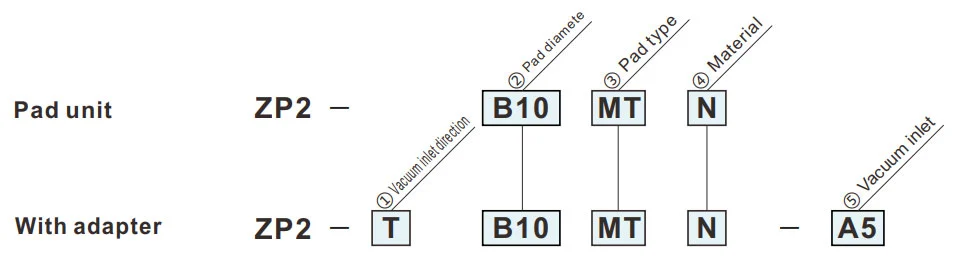

Jak zamówić
- Do adsorpcji cienkich arkuszy lub folii. Powierzchnia adsorpcyjna z rowkiem.
- Zmniejsza się deformacja płaskiej powierzchni podczas adsorpcji.
- Nie nadaje się do przenoszenia przedmiotów obrabianych, które wywierają obciążenie.
- W zależności od grubości blachy mogą powstawać zmarszczki.
- Przed użyciem sprawdzić grubość.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ③Typ podkładki | |
| MT | Cienki płaski (z rowkiem) |
| ②Średnica podkładki (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Wlot próżniowy | |
| H5 | M5x0,8 (męski) |
| B5 | M5x0,8 (żeńskie) |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
MT
Cienki płaski (z rowkiem)
| Model | øA | øB | øC | øD | øE | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model do porównania: ZP2-B10MTN
Wymiary montażowe adaptera
Odpowiednia podkładka: B10MT/B15MT
Odpowiednia podkładka: B20MT/B25MT/B30MT
ZP2-T
Pionowy
H5
| Model | øA | øB | øC | D | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model do porównania: ZP2-TB10MTGS-H5
ZP2-T
Pionowy
B5
| Model | øA | øB | C | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model do porównania: ZP2-TB10MTGS-B5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
