Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Bezśladowe przyssawki próżniowe ZP3

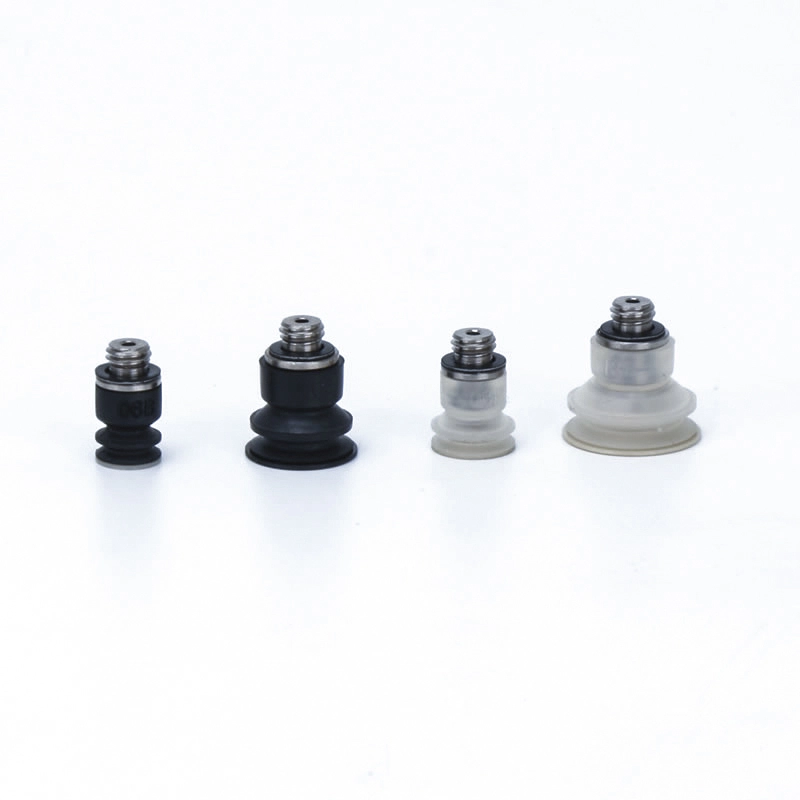

Bezśladowe przyssawki próżniowe ZP3 firmy Commaelec to kompaktowe przyssawki (φ4–16 mm) z wbudowanymi amortyzatorami teleskopowymi zapewniającymi minimalną ilość pyłu. Idealne do paneli fotowoltaicznych, płytek półprzewodnikowych, soczewek optycznych, paneli OLED/LCD i komponentów medycznych, oferują niestandardowe opcje, elastyczną instalację, materiały antystatyczne i akcesoria ze stali nierdzewnej.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Bezśladowe przyssawki próżniowe ZP3
Niebrudząca podkładka z żywicy serii ZP3
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Bezśladowe przyssawki próżniowe ZP3 to precyzyjnie zaprojektowane miniprzyssawki wyprodukowane w Chinach, zaprojektowane tak, aby obsługiwać delikatne powierzchnie bez powodowania zadrapań i śladów. Zbudowane z wysokiej jakości silikonu i opcjonalnych nasadek PEEK, zapewniają niezawodną przyczepność, minimalne wytwarzanie pyłu i stabilną wydajność próżniową. Te przyssawki idealnie nadają się do automatyzacji w wrażliwych gałęziach przemysłu, takich jak elektronika, fotowoltaika i urządzenia medyczne.
Aplikacje
Panele fotowoltaiczne:Bezpieczny transport i montaż bez uszkadzania powierzchni szklanych.
Płytki półprzewodnikowe (krzem):Precyzyjne obchodzenie się z delikatnymi płytkami podczas produkcji.
Soczewki optyczne (szkło/żywica):Bezpieczny uchwyt do montażu obiektywu bez uszkodzenia powierzchni.
Wyświetlacze elektroniczne (panele OLED/LCD):Transfer i umieszczenie bez zadrapań.
Elementy urządzenia medycznego:Bezpieczne obchodzenie się z akcesoriami narzędzi chirurgicznych i delikatnymi częściami.
Kluczowe funkcje
Projekt bez śladów:Zapobiega zadrapaniom i uszkodzeniom powierzchni podczas manipulacji.
Kompaktowy rozmiar:Dostępne w małych średnicach (4–16 mm), odpowiednie do ciasnych przestrzeni.
Materiały wysokiej jakości:Niebrudzące przyssawki próżniowe są dostępne w wersji silikonowej i PEEK, oferując doskonałą odporność chemiczną i odporność na ciepło.
Minimalny kurz:Wbudowany bufor teleskopowy ogranicza powstawanie pyłu w wrażliwych środowiskach.
Elastyczna instalacja:Pionowa lub boczna orientacja wlotu próżniowego; mogą zawierać adaptery lub wsporniki ze stali nierdzewnej.
Konfigurowalne opcje:Rozwiązania szyte na miarę dla konkretnych potrzeb przemysłowych.
Często zadawane pytania
P1: Jakie branże najbardziej korzystają z tych przyssawek?
Odp.: Elektronika, fotowoltaika, optyka, półprzewodniki i precyzyjna produkcja medyczna.
P2: Czy mogę dostosować rozmiar lub materiał przyssawki?
Odp.: Tak, bezśladowe przyssawki próżniowe ZP3 są dostępne w różnych średnicach, z silikonu lub PEEK i opcjonalnymi akcesoriami antystatycznymi lub ze stali nierdzewnej.
P3: W jaki sposób te przyssawki zmniejszają uszkodzenia powierzchni?
Odp.: Miękkie, wysokoelastyczne materiały i precyzyjna kontrola ciśnienia podciśnienia sprawiają, że podczas podnoszenia i umieszczania nie powstają żadne zadrapania ani ślady.
Jak zamówić
- Na obrabianym przedmiocie nie pozostają żadne ślady adsorpcji (składniki gumy).
>Unika bezpośredniego kontaktu przedmiotu obrabianego z gumą, instalując nakładkę PEEK na podkładce mieszka, aby zapobiec przenoszeniu składników gumy. - Idealny do podkładki mieszkowej serii ZP3 (ø4 do ø16)
| ②Średnica podkładki (mm) | |
| Symbol | Odpowiednia podkładka |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Materiał mocujący | |
| P | ZERKAĆ |
| Lekarz rodzinny | Przewodzący PEEK |
| M | POM |
| GM | Przewodzący POM |
- W przypadku zamawiania z podkładką należy umieścić „*” pod numerem katalogowym podkładki, jak pokazano poniżej. Należy pamiętać, że podkładka nie jest dostarczana z zamontowaną nasadką.
- Jeżeli nasadka jest wykonana z przewodzącego PEEK, na podkładkę należy zastosować materiał przewodzący.
- Przed użyciem nasadki należy oczyścić produkt.
- Ten produkt nie jest czyszczony po obróbce. Jeśli produkt jest używany w stanie, w jakim został dostarczony, na obrabianych elementach mogą pozostać resztki materiału. Wyczyść przed użyciem.
- Jeśli kontakt z twardym materiałem stanowi problem, nie używaj tego produktu.
Wymiary (mm)
Zielony symbol to modele niestandardowe.
K
Załącznik żywiczny
| Model | øA | øB | øC | D | P | Adapter podkładka NIE. |
||||||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||||
| ZP3 | 04 | K |
P Lekarz rodzinny M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Jeżeli nasadka jest wykonana z przewodzącego PEEK, na podkładkę należy zastosować materiał przewodzący.
Model dla odniesienia: ZP3-08KGP Adapter dla odniesienia: ZP3-08BGN / ZP3-08BGS
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
| Typ podkładki | Średnica podkładki (mm) | Aplikacja | Typowe powierzchnie i kształty detali | |||||||
| Płaski | Zaondulowany | Skośny | Różne wysokości | Wypukły | Oleisty | |||||
|
|
|
|
|
|
|||||
| Kompaktowa reklama P | Płaskie (U) |
|
ø1,5 ~ ø3,5 | Do adsorpcji detali o płaskiej i nieodkształconej powierzchni | ⚪ | X | X | X | X | X |
| Płaskie z rowkiem (UM) |
|
ø4~ø16 | Do przedmiotu obrabianego, który może ulec odkształceniu | ⚪ | X | X | X | X | △ | |
| Mieszki (B) |
|
ø4~ø16 | Do adsorpcji detali o nachylonej powierzchni | ⚪ | △ | ⚪ | X | △ | X | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
