Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP3E
Przyssawki próżniowe o wysokiej sztywności z przegubem kulowym ZP3E firmy Commaelec z Chin oferują dostosowane do indywidualnych potrzeb rozwiązania do przenoszenia ciężkich ładunków i dużych powierzchni. Dzięki rowkowanej powierzchni uszczelniającej i konstrukcji przegubu kulowego zapewniają stabilną przyczepność na nierównych lub porowatych materiałach. Idealne do szkła, blach i opakowań, zapewniają niebrudzącą, niezawodną pracę w systemach zautomatyzowanych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

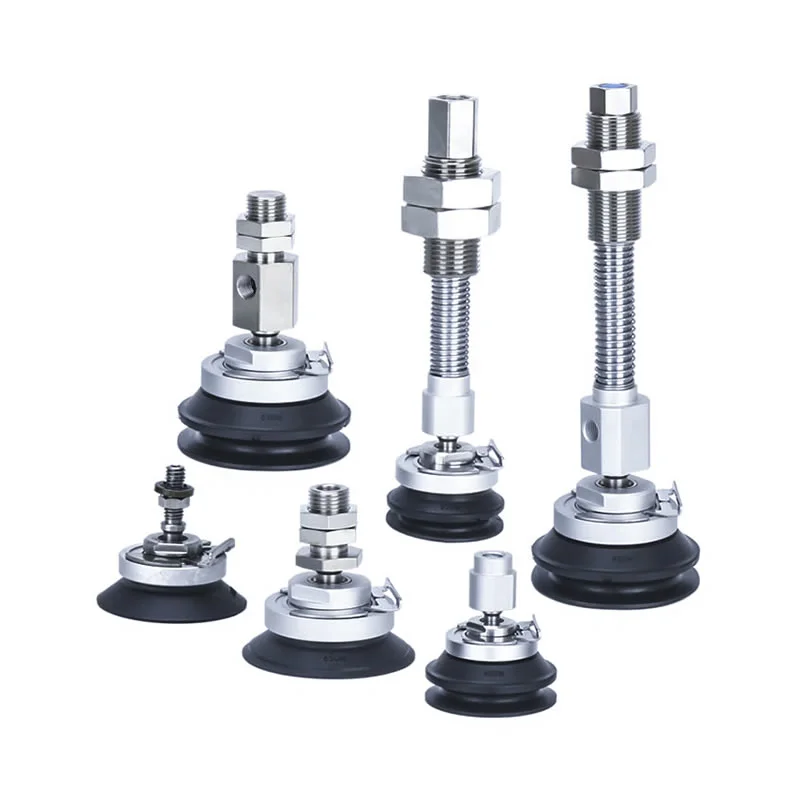

Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP3E

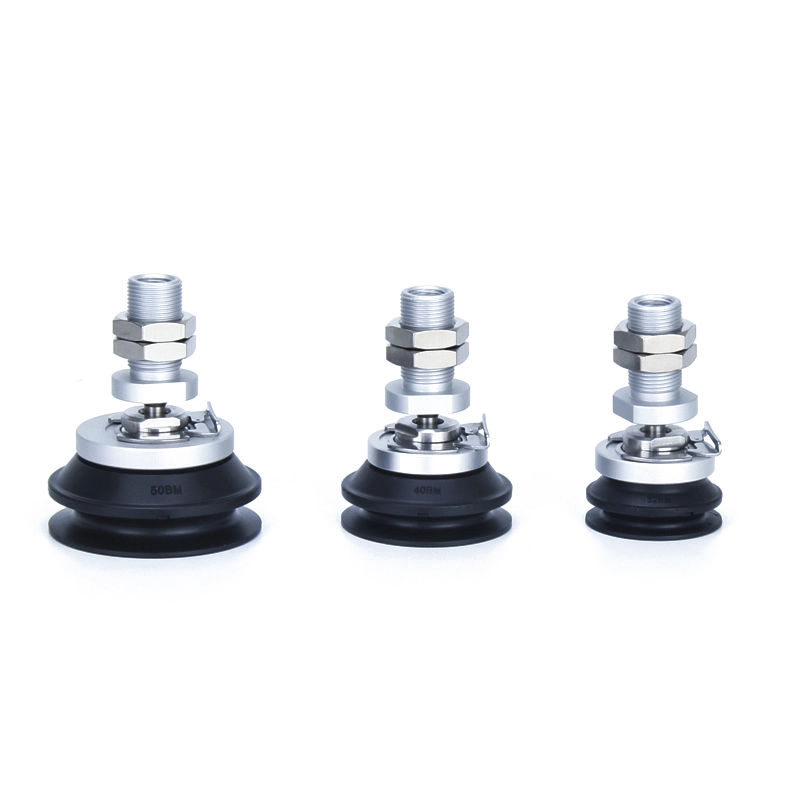

Seria ZP3E-TF z adapterem Podkładki podciśnieniowe o dużej sztywności z przegubem kulowym

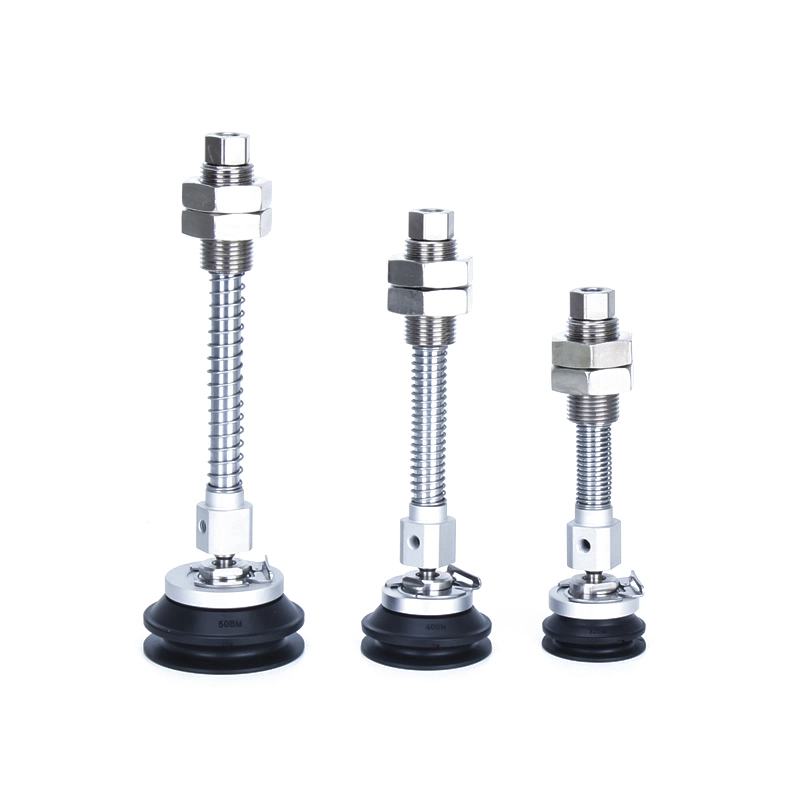

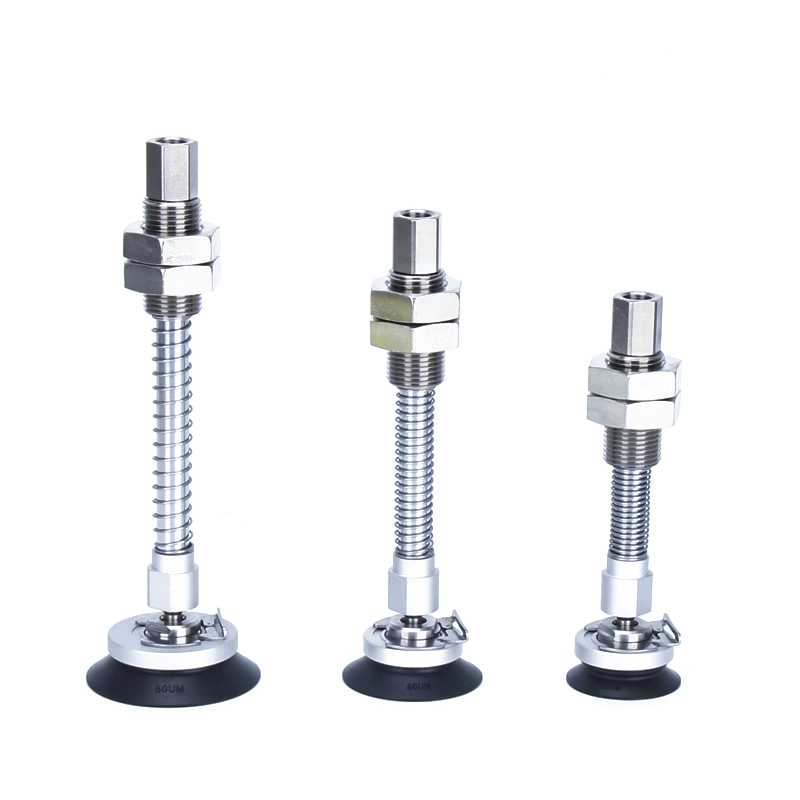

Seria ZP3E-TF z podkładkami podciśnieniowymi o dużej sztywności z przegubem kulowym

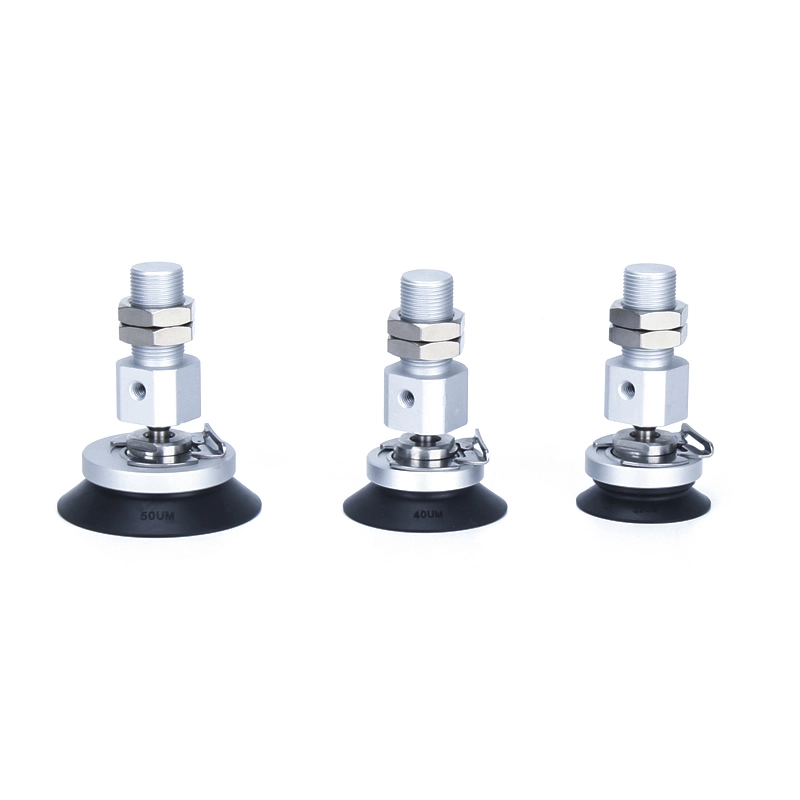

Seria ZP3E-YF z adapterem Podkładki podciśnieniowe o dużej sztywności z przegubem kulowym
Seria ZP3E-YF z podkładkami podciśnieniowymi o dużej sztywności z przegubem kulowym
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP3E to przyssawki próżniowe klasy przemysłowej zaprojektowane specjalnie do przenoszenia ciężkich, dużych lub nieregularnych przedmiotów w systemach zautomatyzowanych.
Wysoka sztywność konstrukcji zapewnia stabilny chwyt ciężkich materiałów, takich jak szkło, blacha i tektura.
Konstrukcja z przegubem kulowym umożliwia regulację pod wieloma kątami, dzięki czemu przyssawka automatycznie dostosowuje się do nachylonych lub nieregularnych powierzchni.
Rowkowana powierzchnia uszczelniająca zwiększa zdolność utrzymywania próżni, zapewniając skuteczne ssanie nawet podczas przenoszenia materiałów porowatych.
Ta seria produktów jest szeroko stosowana w takich dziedzinach, jak automatyzacja robotyki, pakowanie, produkcja samochodów i obróbka szkła; szczególnie dobrze nadaje się do zastosowań o wyjątkowo wysokich wymaganiach dotyczących siły chwytania, stabilności i elastyczności.
Kluczowe funkcje
**Wysoka sztywność i stabilność**
Seria ta, zaprojektowana specjalnie do obrabiania przedmiotów o dużej wytrzymałości i dużych powierzchniach, takich jak szkło, blacha i karton, oferuje zakres średnic od 32 mm do 125 mm, z opcjami zarówno dla konstrukcji jednowarstwowych, jak i dwuwarstwowych. Powierzchnia ma rowkowaną teksturę, która skutecznie zwiększa utrzymanie próżni i zapewnia stabilność chwytu, nawet podczas manipulowania materiałami porowatymi.
**Funkcjonalność przegubu kulowego**
Dzięki zintegrowanej konstrukcji przegubu kulowego urządzenie umożliwia elastyczną regulację pod wieloma kątami. Automatycznie kompensuje nachylone lub nierówne powierzchnie przedmiotu obrabianego, zapewniając stałą skuteczność uszczelniania i niezawodną siłę ssania podczas dynamicznych operacji przenoszenia.
**Opcjonalny mechanizm buforujący**
Można dodać opcjonalny mechanizm buforowy w celu pochłaniania sił uderzenia powstających, gdy przyssawka styka się z przedmiotem obrabianym. Skutecznie chroni to zarówno korpus przyssawki, jak i powierzchnie precyzyjnych detali przed uszkodzeniami. W środowiskach cyklicznych o wysokiej częstotliwości funkcja ta pomaga wydłużyć żywotność sprzętu i zwiększyć ogólną trwałość.
**Opcje materiałowe**
Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP3E są produkowane przy użyciu wysokiej jakości materiałów gumowych i silikonowych, co zapewnia doskonałe właściwości uszczelniające i odporność na zużycie. Opcjonalnie dostępne są materiały antystatyczne, dzięki czemu urządzenie nadaje się do stosowania w produkcji elektroniki i w pomieszczeniach czystych. Dodatkowo można go połączyć ze złączkami ze stali nierdzewnej, aby spełnić specyficzne wymagania aplikacji związane z produkcją akumulatorów litowo-jonowych i trudnymi warunkami przemysłowymi.
**Odpinana konstrukcja**
Dzięki modułowej budowie przyssawki próżniowe ZP3E o dużej sztywności z przegubem kulowym ułatwiają rutynową konserwację i wymianę podzespołów. To skutecznie minimalizuje przestoje i zmniejsza długoterminowe koszty operacyjne. Co więcej, elastyczne opcje konfiguracji pozwalają na bezproblemową integrację z szeroką gamą zautomatyzowanych systemów.

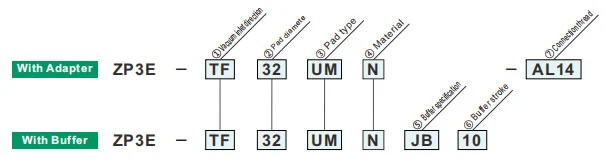

Jak zamówić
| ①Kierunek wlotu próżni | |
| TF | Pionowy |
| YF | Boczny |
| ②Średnica podkładki (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Specyfikacja bufora | |
| JB | Obrotowy (mosiądz, z tuleją) |
| JF | Obrotowy (stal, z tuleją) |
| ③Typ podkładki | |
| Hm | Typ płaski z rowkiem |
| BM | Typ mieszkowy z żebrami i rowkiem |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑥Udar bufora | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦Wlot próżniowy | ZP3E-T /pionowy | ZP3E-Y /boczny | ||||
| ø32~ø50 | ø63 ~ ø125 | ø32~ø50 | ø63 ~ ø125 | |||
| Męski wątek | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12x1,25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16x1,5 | — | ● | — | ● | |
| Kobieta | B8 | M8x1,25 | ● | — | ● | — |
| B12 | M12x1,75 | — | ● | — | ● | |
Siła reakcji sprężyny
| Średnica podkładki (mm) |
Moment dokręcania ±5% [N·m] | Skok bufora (mm) | Siła reakcji sprężyny [N] | ||
| Mosiądz, Z Tulejką (JB) | Stal, z tuleją (JF) | Przy 0 skoku | Pełnym uderzeniem | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63 ~ ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
