Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Kompaktowe przyssawki próżniowe ZP3
Fabryka Commaelec utrzymuje obszerne zapasy gotowe do wysyłki i oferuje wysokiej jakości opcje z gumy, silikonu i materiałów specjalistycznych – w tym warianty antystatyczne. Kompaktowe przyssawki próżniowe ZP3 dostępne są w zakresie średnic od 1,5 mm do 16 mm; te miniaturowe komponenty zostały szczegółowo zaprojektowane specjalnie dla przemysłu elektronicznego.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

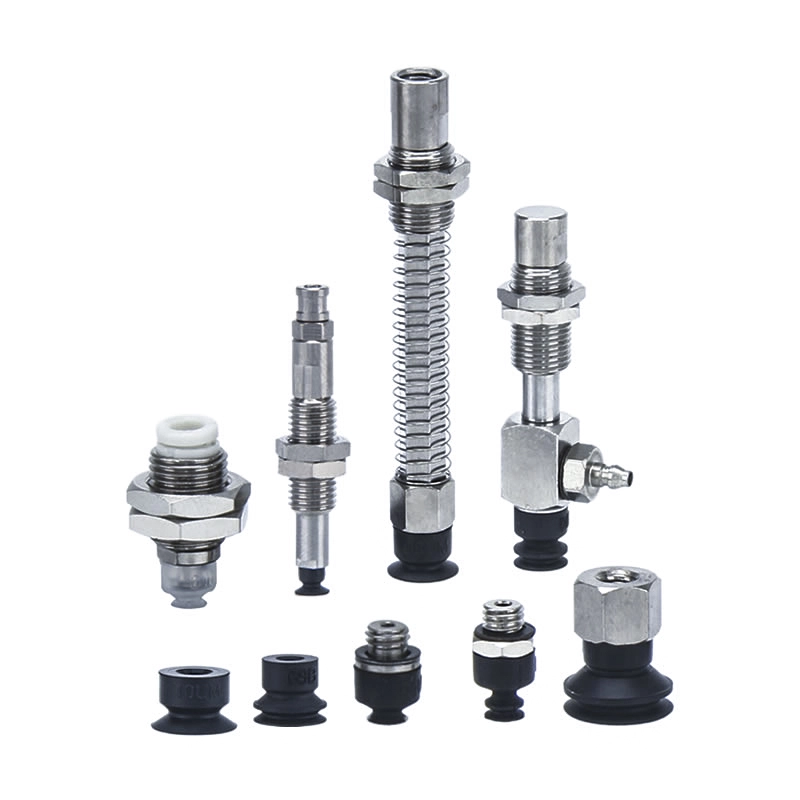

Kompaktowe przyssawki próżniowe ZP3

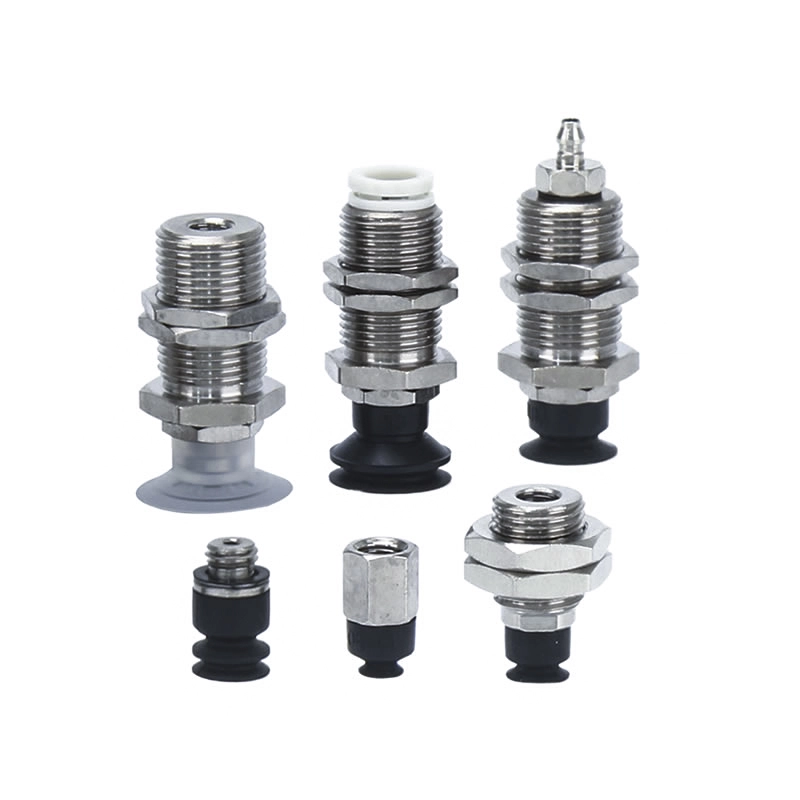

Kompaktowa jednostka próżniowa serii ZP3

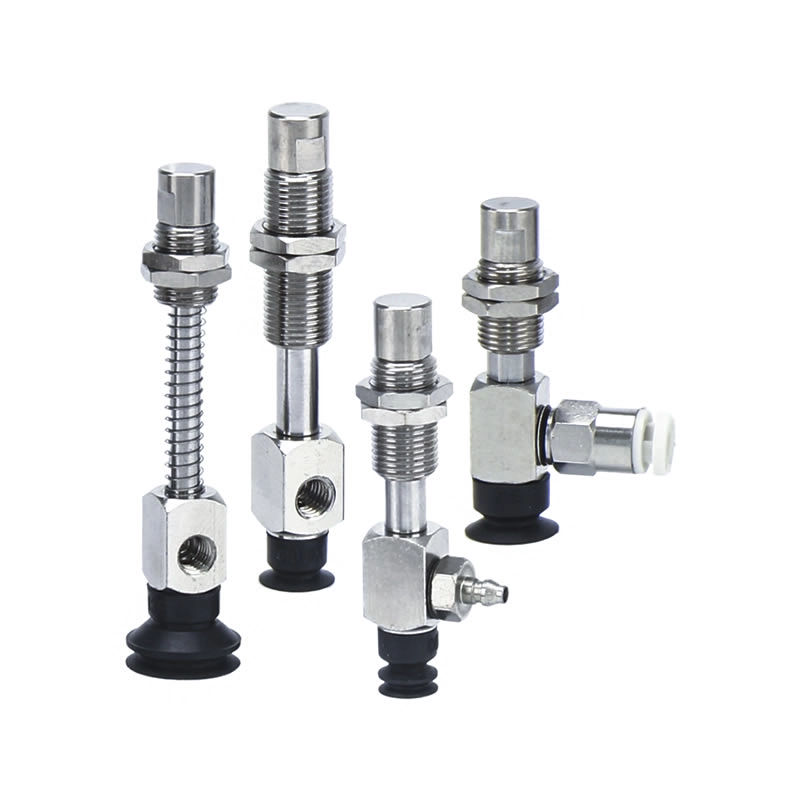

Seria ZP3-T z adapterem Kompaktowe podkładki próżniowe

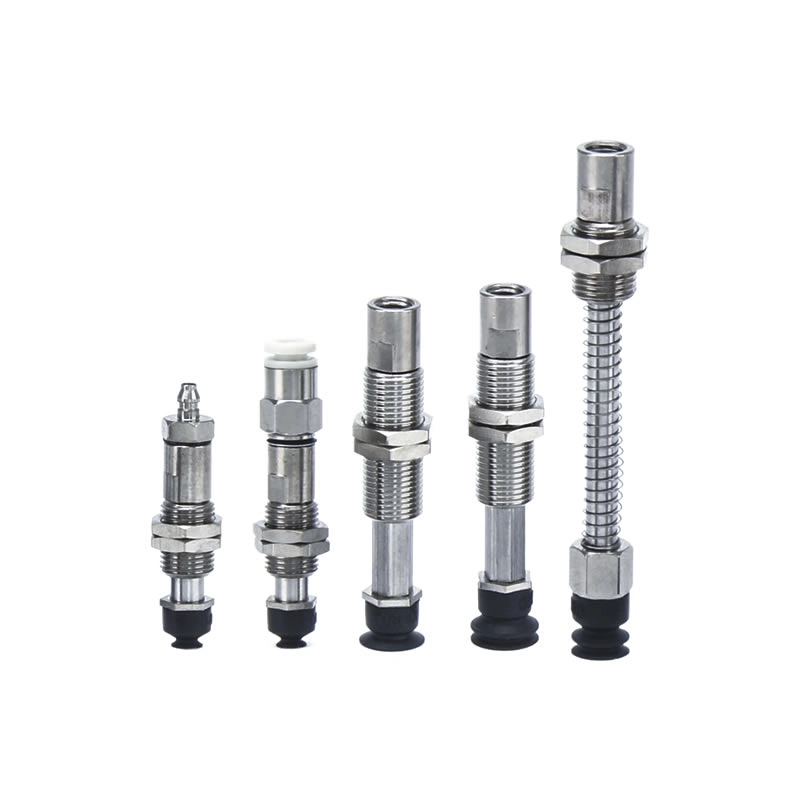

Seria ZP3-T z kompaktowymi podkładkami próżniowymi buforowymi
Seria ZP3-Y z adapterem Kompaktowe podkładki próżniowe
Seria ZP3-Y z kompaktowymi podkładkami próżniowymi buforowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Kompaktowe przyssawki próżniowe ZP3 zostały specjalnie zaprojektowane dla przemysłu elektronicznego, zapewniając precyzyjne i niezawodne chwytanie małych i delikatnych elementów. Dzięki średnicom od 1,5 mm do 16 mm można je bezproblemowo zintegrować z zautomatyzowanymi systemami produkcyjnymi i zrobotyzowanymi.
Często zadawane pytania
Jakie są typowe zastosowania?

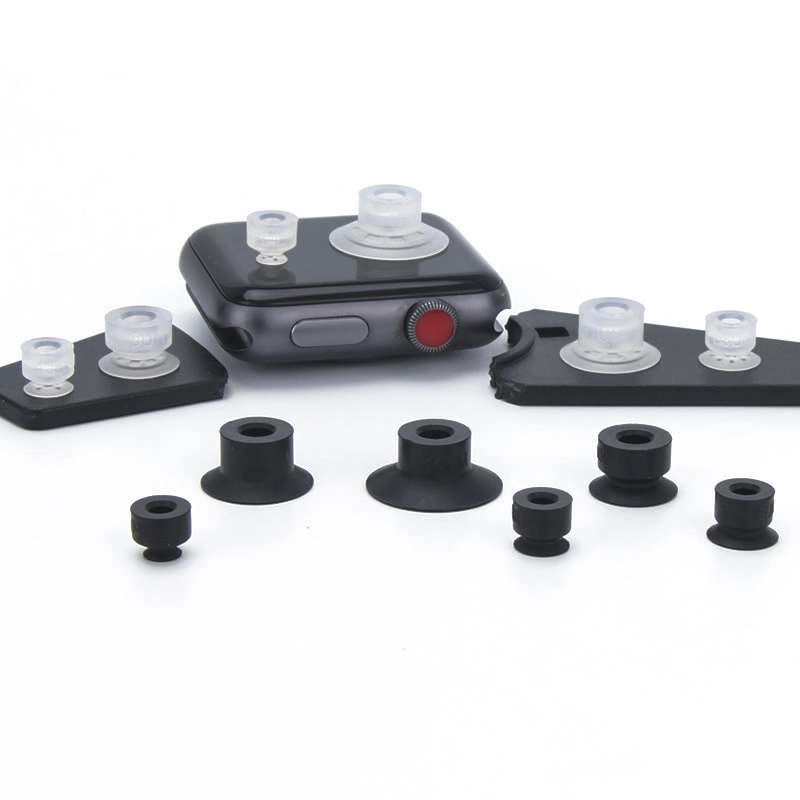

Obsługa małych elementów elektronicznych i płytek drukowanych.
Transport precyzyjnych części metalowych i ogniw baterii litowych.
Integracja ze zrobotyzowanymi liniami montażowymi w celu zapewnienia szybkich i powtarzalnych operacji pick-and-place.
Czym jest seria ZP3P?
Wysokowydajny wariant ZP3 przeznaczony do automatyzacji o dużej liczbie cykli.
Oferuje wiele rozmiarów, kształtów i opcji materiałowych, spełniając różnorodne potrzeby w zakresie chwytania przemysłowego.
Jaka jest różnica między ZP3 a ZP3-T?
ZP3:Standardowa, kompaktowa przyssawka zapewniająca precyzyjną obsługę.
ZP3-T:Ulepszone do środowisk o wysokiej temperaturze lub wrażliwych chemicznie, przy użyciu specjalistycznych materiałów.
Kluczowe cechy konstrukcyjne
Kompaktowy rozmiar do ciasnych przestrzeni instalacyjnych.
Elastyczne kierunki wlotu próżni (pionowy i boczny).
Opcjonalne adaptery, wsporniki zderzaków i akcesoria wykonane w całości ze stali nierdzewnej.
Zaprojektowane z myślą o stabilnej przyczepności i minimalnych stratach próżni.
Jakie materiały są dostępne?
Wysokiej jakości guma i silikon.
Warianty antystatyczne dla elektroniki.
Akcesoria ze stali nierdzewnej do zastosowań w bateriach litowych.
Jakiego kształtu podkładki powinienem użyć?
Płaski:Do gładkich, równych powierzchni.
Mieszek lub głęboki:Do nierównych, lekko zdeformowanych lub teksturowanych elementów.
Niestandardowe kształty:Kompaktowe przyssawki próżniowe ZP3 można dostosować do specyficznych wymagań przedmiotu obrabianego i wymagań zautomatyzowanego systemu integracji.

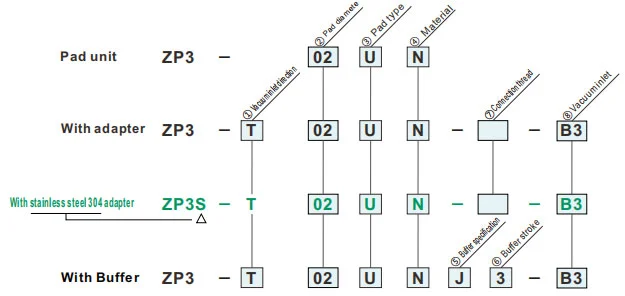

Jak zamówić
| ①Kierunek wlotu próżni | ⑦Gwint przyłączeniowy | ⑧Wlot próżniowy | |||||
| T | Pionowy |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Boczny |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Średnica podkładki (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Typ podkładki | |
| U | Płaski |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Specyfikacja bufora | |
| J | Obracanie |
| K | Nieobrotowy |
| ⑥Udar bufora | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Gwint przyłączeniowy | |
| A6 | M6x0,75 (gwint zewnętrzny) |
| B3 | M3x0,5 (gwint wewnętrzny) |
| ⑧Wlot próżniowy | |
| A3 | M3x0,5 (gwint zewnętrzny) |
| A4 | M4x0,7 (gwint męski) |
| B3 | M3x0,5 (gwint żeński) |
| 04 | ø4 (montowanie jednym dotknięciem) |
| U2 | ø2 (mocowanie kolca) |
| U4 | ø4 (mocowanie kolca) |
Siła reakcji sprężyny
| Typ podkładki | Specyfikacja bufora | Skok bufora (mm) | Gwint połączenia | Moment dokręcania ±5% [N·m] |
Siła reakcji sprężyny [N] | |
| Przy 0 skoku | Pełnym uderzeniem | |||||
| ø1,5 ~ ø3,5 | J | 3,6 | M6x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8x0,75 | 2,0-2,5 | ||||
| Wymiary montażowe adaptera |
|
Średnica podkładki: ø4 ~ ø8
|
|
Średnica podkładki: ø10 ~ ø16
|
| ①Kierunek wlotu próżni | ⑦Gwint przyłączeniowy | ⑧Wlot próżniowy | ||
| T | Pionowy |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Boczny |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Średnica podkładki (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Typ podkładki | |
| Hm | Płaskie z rowkiem |
| B | Miechy |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
|
⑤Specyfikacja bufora
⑥ Skok bufora (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Obracanie | ● | ● | ● | — | — |
| JB | Obrotowy (z tuleją) | — | — | — | ● | ● |
| K | Nieobrotowy | ● | ● | ● | ● | ● |
| ⑦Gwint przyłączeniowy | |
| A10 | M10x1 (gwint zewnętrzny) |
| A12 | M12x1 (gwint zewnętrzny) |
| B5 | M5x0,8 (gwint wewnętrzny) |
| ⑧Wlot próżniowy | |
| A4 | M4x0,7 (gwint zewnętrzny) |
| A5 | M5x0,8 (gwint zewnętrzny) |
| H5 | M5x0,8 (gwint zewnętrzny) |
| B4 | M4x0,7 (gwint wewnętrzny) |
| B5 | M5x0,8 (gwint wewnętrzny) |
| 04 | ø4 (montowanie jednym dotknięciem) |
| 06 | ø6 (montowanie jednym dotknięciem) |
| U2 | ø2 (mocowanie kolca) |
| U4 | ø4 (mocowanie kolca) |
| U6 | ø6 (mocowanie kolca) |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
U
Płaski
| Model | øA | øB | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model do sprawdzenia: ZP3-015UGN
Wymiary montażowe adaptera
Hm
Płaskie z rowkiem
| Model | øA | øB | øC | øD | E | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||||
| ZP3 | 04 | Hm |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model do sprawdzenia: ZP3-04UMGN
B
Miechy
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model do sprawdzenia: ZP3-04UMGN
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
| Typ podkładki | Średnica podkładki (mm) | Aplikacja | Typowe powierzchnie i kształty detali | |||||||
| Płaski | Zaondulowany | Skośny | Różne wysokości | Wypukły | Oleisty | |||||
|
|
|
|
|
|
|||||
| Kompaktowa reklama P | Płaskie (U) |
|
ø1,5 ~ ø3,5 | Do adsorpcji detali o płaskiej i nieodkształconej powierzchni | ⚪ | X | X | X | X | X |
| Płaskie z rowkiem (UM) |
|
ø4~ø16 | Do przedmiotu obrabianego, który może ulec odkształceniu | ⚪ | X | X | X | X | △ | |
| Mieszki (B) |
|
ø4~ø16 | Do adsorpcji detali o nachylonej powierzchni | ⚪ | △ | ⚪ | X | △ | X | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
