Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP2
Jako profesjonalny producent naszym celem jest dostarczanie wysokiej jakości przyssawek próżniowych ZP2 o wysokiej sztywności z przegubem kulowym. Nasze produkty charakteryzują się wyjątkową stabilnością, dzięki czemu szczególnie dobrze nadają się do przenoszenia ciężkich przedmiotów i przedmiotów o nierównej powierzchni. Unikalna konstrukcja przegubu kulowego automatycznie dopasowuje się do nachylonych powierzchni, znacznie zwiększając w ten sposób niezawodność ssania. Ta seria produktów jest dostępna w szerokiej gamie rozmiarów i materiałów — w tym NBR, silikonu, PU, FKM i EPR — i można ją dostosować do konkretnych wymagań aplikacji. Ponadto dostępna jest opcjonalna konstrukcja zderzaka zapewniająca kompleksową ochronę powierzchni delikatnych przedmiotów.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

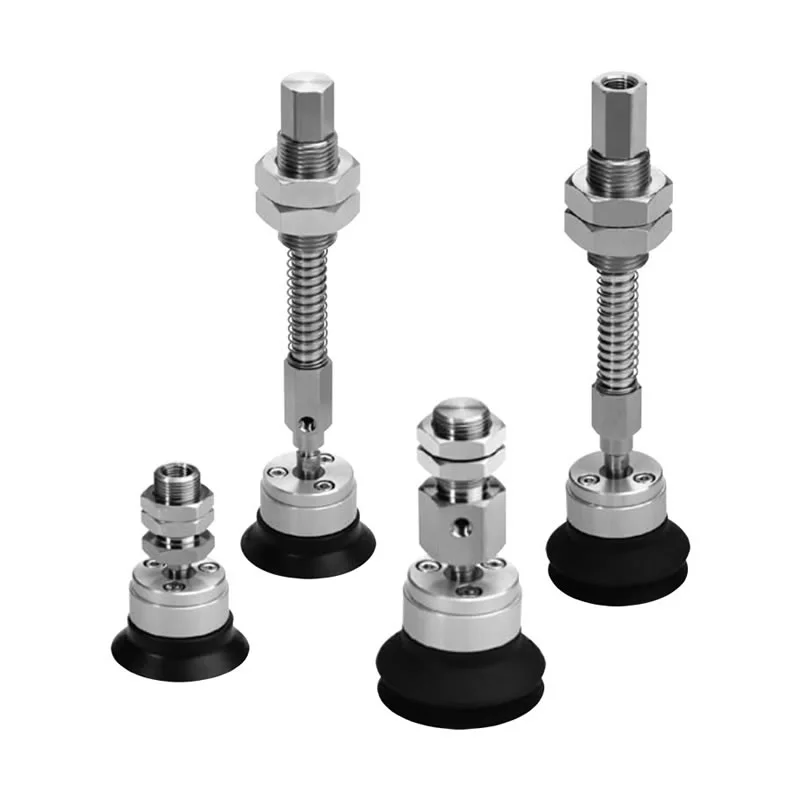

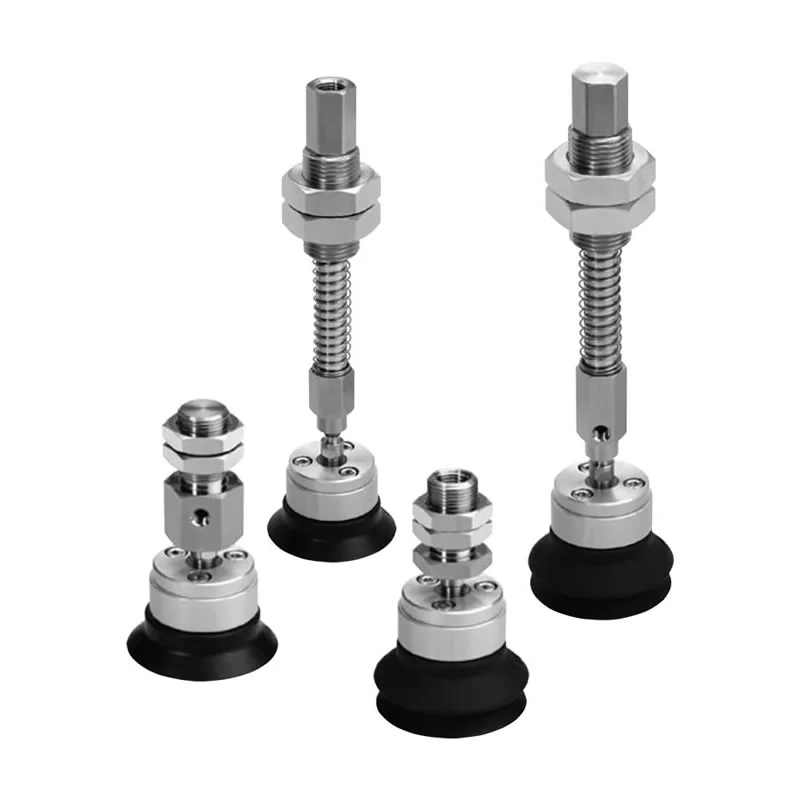

Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP2
Seria ZP2-TF Wytrzymały przegub kulowy z adapterami podkładek podciśnieniowych
Seria ZP2-TF Wytrzymały przegub kulowy z podkładkami podciśnieniowymi buforowymi
Seria ZP2-XF Wytrzymały przegub kulowy z adapterami podkładek podciśnieniowych
Seria ZP2-XF Wytrzymały przegub kulowy z podkładkami podciśnieniowymi buforowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Jako producent ekonomicznych przyssawek próżniowych ZP2 o dużej sztywności, z przegubem kulowym, firma Commaelec stosuje zaawansowane technologie uszczelniania próżniowego i utrzymywania ciśnienia. Przyssawki próżniowe o wysokiej sztywności z przegubem kulowym ZP2 to wytrzymały chwytak próżniowy przeznaczony do zastosowań w automatyce przemysłowej. Został specjalnie zaprojektowany do chwytania ciężkich przedmiotów o nierównych powierzchniach lub ustawionych pod kątem. Łącząc ramę konstrukcyjną o wysokiej sztywności z mechanizmem przegubu kulowego, ta przyssawka zapewnia dużą siłę chwytu, automatycznie dostosowując swój kąt, aby optymalnie dopasować się do powierzchni przedmiotu obrabianego, zwiększając w ten sposób zarówno stabilność ssania, jak i bezpieczeństwo pracy.
Kluczowe funkcje
Struktura o wysokiej sztywności:Przyssawki próżniowe o dużej sztywności z przegubem kulowym ZP2 idealnie nadają się do przenoszenia ciężkich przedmiotów i są bardzo odporne na odkształcenia
Konstrukcja obrotowa z przegubem kulowym:Dostosowuje się do nierównych lub pochyłych powierzchni.
Potężne ssanie:Zapewnia stabilne i niezawodne operacje manipulacyjne.
Wiele rozmiarów i materiałów:Dostosowuje się do różnorodnych warunków pracy.
Opcjonalny mechanizm amortyzujący:Minimalizuje uderzenia i chroni obrabiany przedmiot.
Zalety
Wysoka sztywność i duża wytrzymałość
Wzmocniona konstrukcja przeznaczona do przenoszenia ciężkich przedmiotów bez deformacji
Utrzymuje stabilną siłę ssania podczas ciągłej pracy przemysłowej
Wyprodukowane przez firmę Commaelec pod ścisłą kontrolą jakości zapewniającą długą żywotność
Przegub kulowy/konstrukcja obrotowa
Umożliwia regulację kąta w celu dopasowania do nierównych lub pochyłych powierzchni
Poprawia skuteczność uszczelniania i ogranicza wycieki powietrza
Zwiększa stabilność chwytania w rzeczywistych środowiskach produkcyjnych
Różne typy podkładek
Dostępnych jest wiele struktur podkładek dostosowanych do różnych warunków obrabianego przedmiotu
Obsługuje zarówno gładkie, jak i lekko teksturowane powierzchnie
Elastyczny wybór w oparciu o potrzeby aplikacji
Płaskie ze żebrem
Przyssawki próżniowe o wysokiej sztywności z przegubem kulowym ZP2 nadają się do płaskich i gładkich powierzchni, takich jak blacha i szkło
Żebrowana konstrukcja poprawia szczelność i zapobiega poślizgowi
Zapewnia stałe ssanie w automatyce o dużej prędkości
Miechy
Nadaje się do zakrzywionych lub nierównych powierzchni
Zapewnia efekt amortyzacji i kompensację wysokości
Redukuje błędy pozycjonowania podczas zadań typu pick-and-place
Szeroka gama materiałów
NBR:Ekonomiczne i odporne na zużycie do ogólnego użytku
Silikon:Nadaje się do środowisk o wysokiej temperaturze
PU:Wysoka trwałość przy częstych operacjach
FKM:Doskonała odporność chemiczna
Materiały niestandardowe (np. antystatyczne) dostępne w firmie Commaelec
Duże średnice
Przyssawki próżniowe ZP2 o dużej sztywności z przegubem kulowym są dostępne w szerokim zakresie średnic — od φ40 do φ125 — aby dostosować się do zróżnicowanych wymagań dotyczących obciążenia
Większe średnice zapewniają większą siłę chwytania ciężkich części
Łatwy wybór w oparciu o wagę i stan powierzchni
Elastyczny montaż
Obsługuje połączenia z gwintem wewnętrznym i zewnętrznym
Kompatybilny z adapterami i wspornikami buforowymi
Opcje pionowego lub bocznego wlotu próżniowego dla różnych układów
Opcje buforowania
Opcjonalna struktura amortyzująca zmniejsza uderzenia podczas kontaktu
Chroni delikatne powierzchnie, takie jak szkło lub materiały powlekane
Poprawia bezpieczeństwo obsługi i jakość produktu
Aplikacje
Zautomatyzowane linie produkcyjne i ramiona robotyczne
Obsługa blach, paneli szklanych i dużych elementów
Przemysł baterii litowych i elektroniki (dostępne opcje ze stali nierdzewnej)
Każdy scenariusz wymagający stabilnego chwytania ciężkich lub nierównych przedmiotów

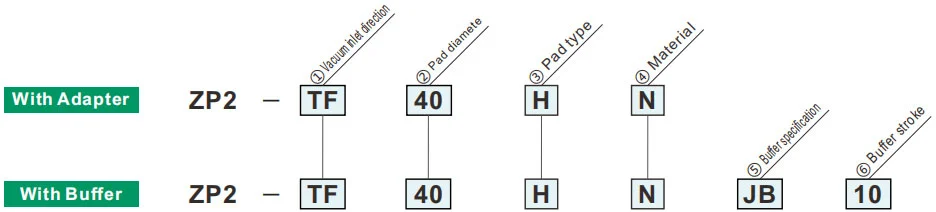

Jak zamówić
| ①Kierunek wlotu próżni | |
| TF | Pionowy |
| XF | Boczny |
| ②Średnica podkładki | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
Zielony symbol to modele niestandardowe
| ⑥Udar bufora | Średnica podkładki | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Typ podkładki | |
| H | Płaskie ze ściągaczem |
| HB | Typ mieszkowy |
| ⑤ Specyfikacja bufora | |
| JB | Obrotowy (mosiądz, z tuleją) |
| JF | Obrotowy (stal, z tuleją) |
Siła reakcji sprężyny
| Gwint połączenia | Moment dokręcania ±5%[N·m] | Skok bufora (mm) | Siła reakcji sprężyny [N] | ||
| Mosiądz, z tuleją (JB) | Stal, z tuleją (JF) | Przy 0 skoku | Pełnym uderzeniem | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
