Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

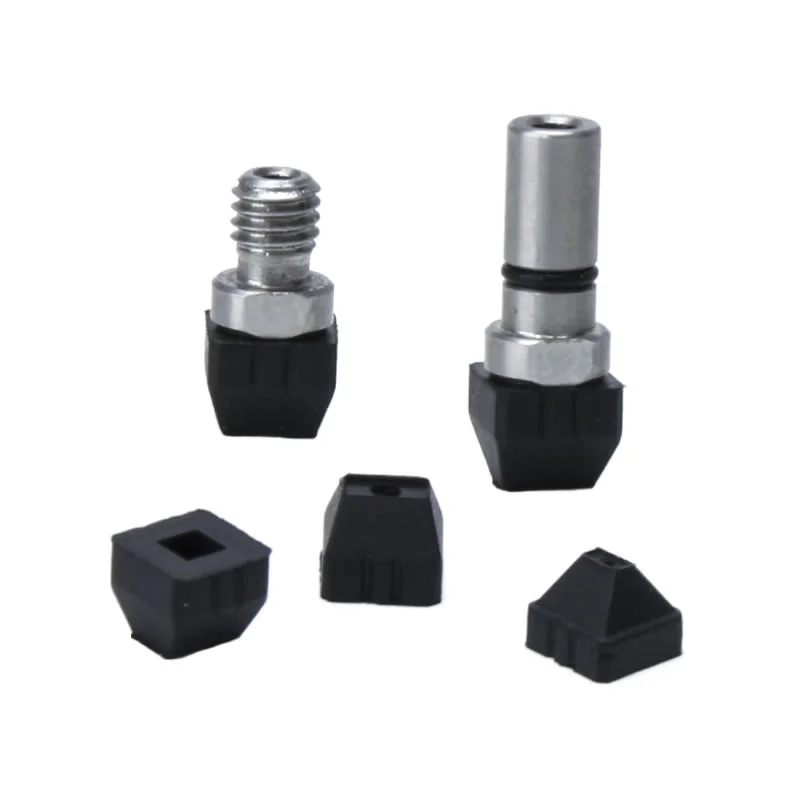

Przyssawki próżniowe Cube ZP2
Commaelec jest wiodącą fabryką oferującą wysokiej jakości przyssawki próżniowe Cube ZP2. Elastyczna instalacja, różne rozmiary. Przyssawka może być wyposażona w adapter lub wspornik buforowy. Kierunek wlotu próżniowego jest elastyczny, włączając kierunek pionowy i boczny. Dostępne są również akcesoria wykonane w całości ze stali nierdzewnej, odpowiednie dla branży baterii litowych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Przyssawki próżniowe Cube ZP2
Jednostka podciśnieniowa Cube serii ZP2
Seria ZP2-T z podkładką próżniową Adapter Cube
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Przyssawki próżniowe Cube ZP2 to ultrakompaktowe przyssawki w kształcie kwadratu, przeznaczone do mikro i kwadratowych/prostokątnych detali. Dzięki ultrakompaktowym wymiarom i precyzyjnemu chwytaniu idealnie nadają się do przenoszenia delikatnych komponentów w precyzyjnych, zautomatyzowanych liniach produkcyjnych. Jako podstawowy element mikroelektroniki i sprzętu precyzyjnego, przyssawki te są niezwykle lekkie, skutecznie zmniejszając obciążenie zrobotyzowanych efektorów końcowych. Nadają się szczególnie do szybkiej i częstej obróbki małych detali.
Typowe scenariusze zastosowań:
1. Produkcja elektroniki, w tym montaż chipów, mikrorezystory/kondensatory i obsługa mikrolutowanych elementów PCB.
2. Precyzyjny sprzęt:zautomatyzowane ładowanie i obsługa ultrakompaktowych komponentów, w tym mikrośrub, kwadratowych metalowych płytek sprężynowych i miniaturowych łożysk.
3. Urządzenia optyczne:Bezpyłowe chwytanie i pozycjonowanie mikrosoczewek i kwadratowych płytek ze szkła optycznego, materiał silikonowy pozwala uniknąć pozostawiania śladów.
Kluczowe aspekty przyssawek próżniowych Cube ZP2
Odmiany podkładek
Typ płaski:Idealny do gładkich, sztywnych powierzchni ze stabilnym ssaniem
Płaskie z żebrami:Zapewnia dodatkowe uszczelnienie na lekko teksturowanych powierzchniach
Typ miecha:Dopasowuje się do nierównych powierzchni i zmniejsza uderzenia podczas kontaktu
Wiele typów podkładek umożliwia elastyczny wybór dla różnych potrzeb automatyki przemysłowej
Przybory
NBR:Ekonomiczne, odporne na zużycie, do ogólnego użytku
Silikon:Odporny na wysokie temperatury i delikatny dla delikatnych powierzchni
Poliuretan (PU):Trwałe w przypadku operacji o dużej liczbie cykli
FKM/EPR:Odporność chemiczna w specjalistycznych środowiskach
Niestandardowe opcje materiałów dostępne w firmie Commaelec w celu dopasowania do konkretnych wymagań przedmiotu obrabianego
Często zadawane pytania
Jaka jest różnica między ZP a ZP2?
Seria ZP: Standardowe przyssawki do zastosowań ogólnych o prostszej konstrukcji
Seria ZP2: konstrukcja z przegubem kulowym o dużej sztywności umożliwia lepsze dopasowanie do nierównych lub pochyłych powierzchni
ZP2 zapewnia większą stabilność, obsługę większych ładunków i więcej opcji materiałowych w porównaniu do ZP
Jakie są popularne typy podkładek ZP2?
Typ płaski, płaski z żebrami i typ mieszkowy
Każdy typ jest zoptymalizowany pod kątem stanu powierzchni, rozmiaru przedmiotu obrabianego i wymagań dotyczących obsługi
Commaelec oferuje wiele rozmiarów i konfiguracji, aby zapewnić precyzyjne zastosowanie
Czy do kubków ZP2 dołączone są adaptery?
Tak, przyssawek próżniowych Cube ZP2 można używać z adapterami lub wspornikami buforowymi
Obsługuje zarówno pionowe, jak i boczne połączenia wlotu próżniowego
Ułatwia elastyczną integrację z systemami zautomatyzowanymi i ramionami robotycznymi

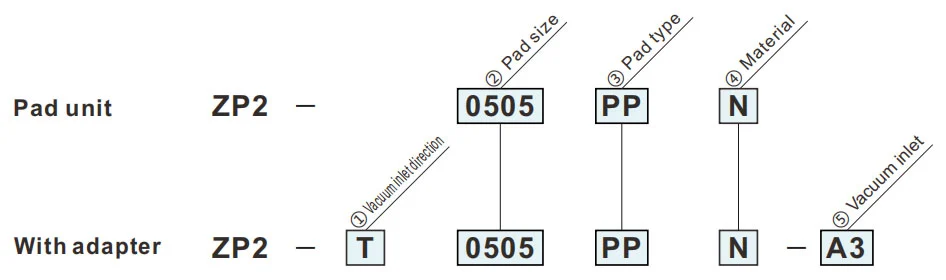

Jak zamówić

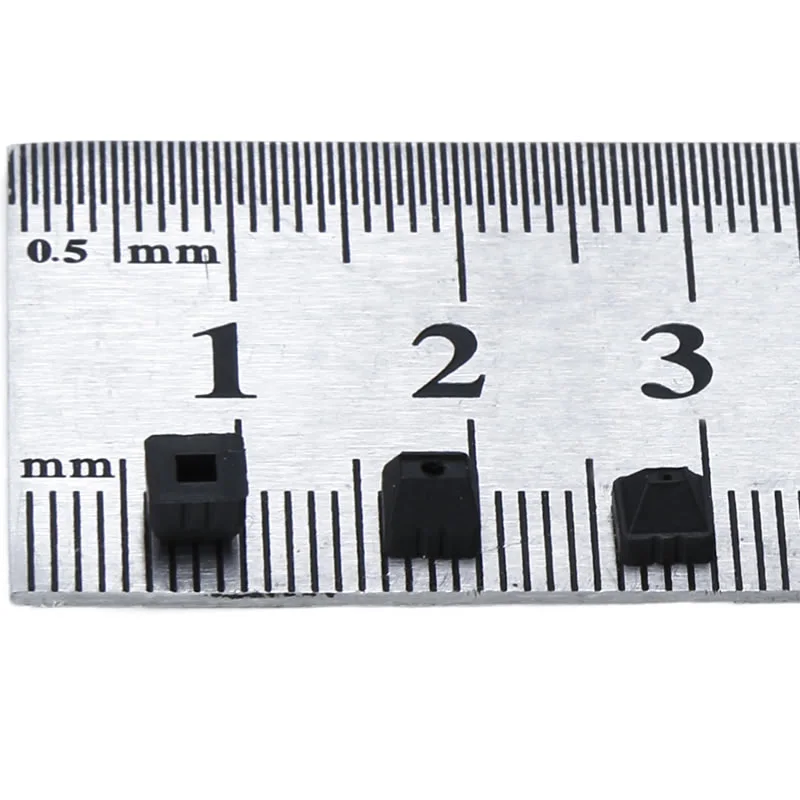

- Super małe przyssawki w kształcie kwadratu.
- 5 typów od 0,5 x 0,5 do 2 x 2,8
- Do małych przedmiotów, takich jak chipy półprzewodnikowe.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Rozmiar podkładki | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Wlot próżniowy | |
| 03 | ø3proste |
| A3 | M3x0,5 (męski) |
| ③Typ podkładki | |
| PP | Typ kostki |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
PP
Typ kostki

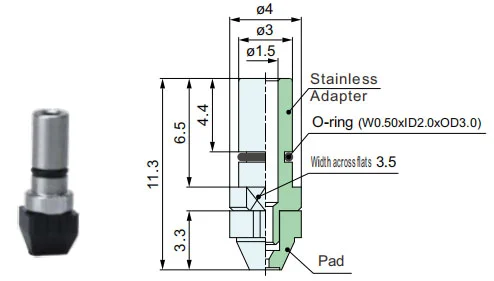

Wymiary montażowe adaptera
| Model | A | B | C | D | øE | |||
|
② Podkładka Rozmiar |
③ Podkładka typ |
④ Podkładka Tworzywo |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model referencyjny: ZP2-0505PPN
ZP2-T
Pionowy
03
| Model | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka Rozmiar |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Pionowy
A3
| Model | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka Rozmiar |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
