Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

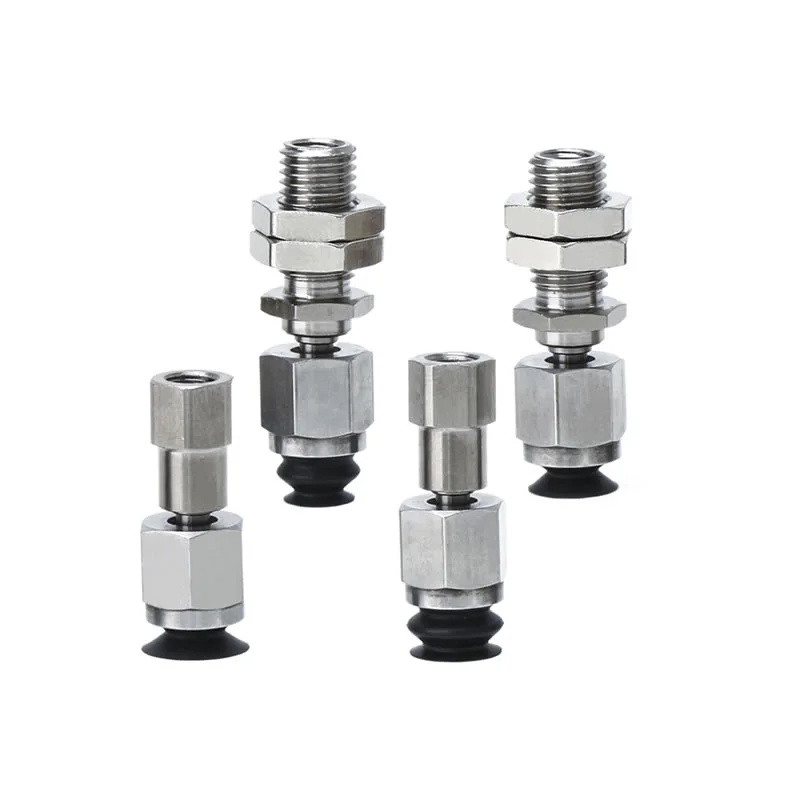

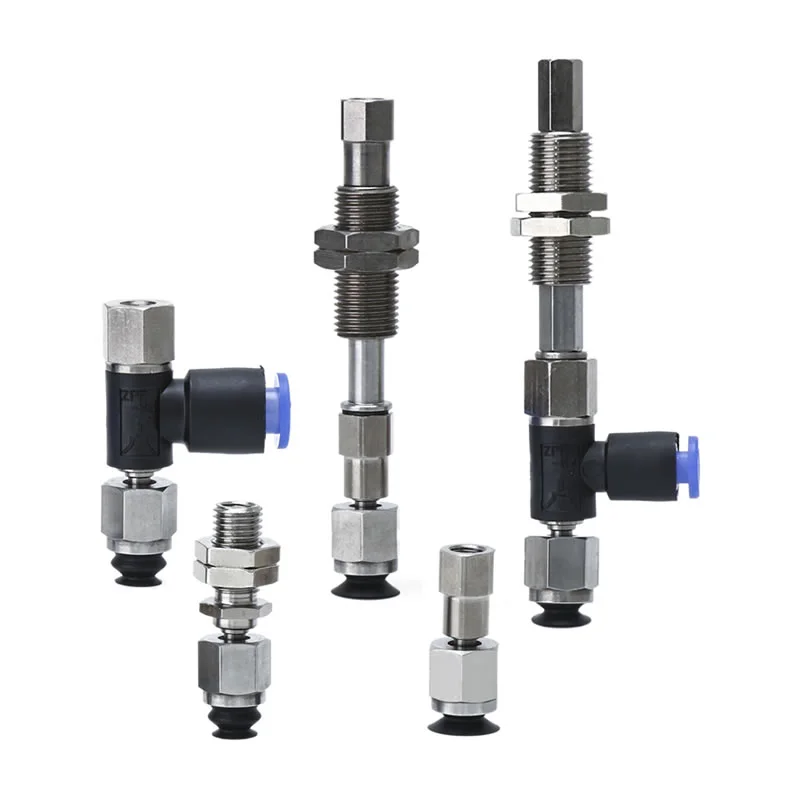

Przyssawki próżniowe z przegubem kulowym ZP2-J
Commaelec jest wiodącym producentem przyssawek próżniowych ZP2-J z przegubem kulowym, które zostały specjalnie zaprojektowane, aby umożliwić obrót dookólny i sprostać złożonym warunkom pracy. Wyposażone w mechanizm buforujący, charakteryzują się wyjątkowymi możliwościami kompensacji kąta: ich mechanizm obrotowy umożliwia regulację kąta w pełnym zakresie, skutecznie korygując błędy pochylenia podczas umieszczania przedmiotu obrabianego lub odchylenia kątowe podczas procesu chwytania. Wybrane modele integrują również struktury obrotowe lub antyrotacyjne typu J lub typu K. Ta seria przyssawek jest dostępna w trzech rozmiarach: 6 mm, 8 mm i 10 mm.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

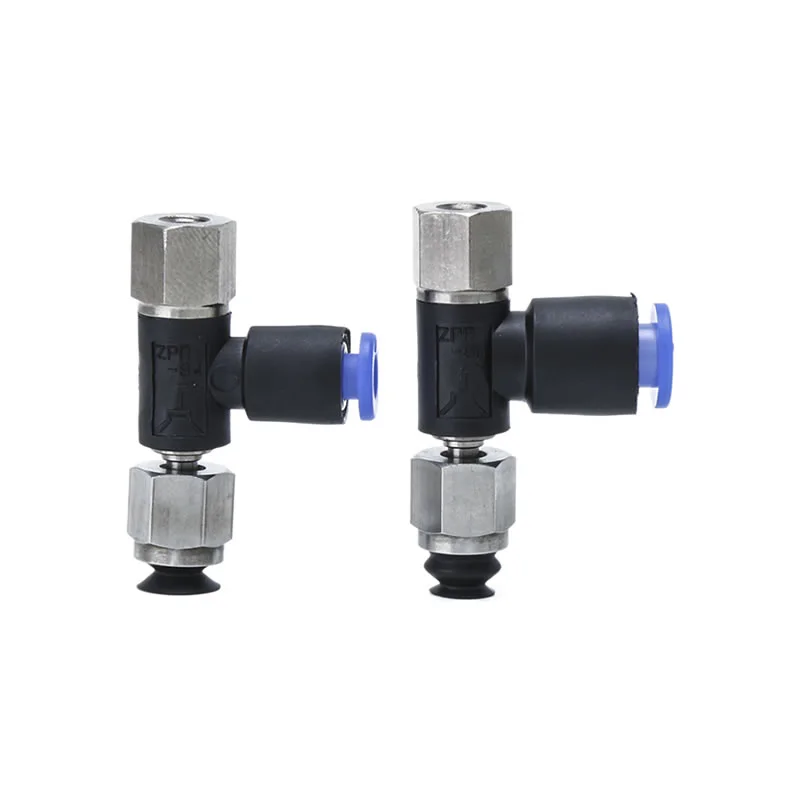

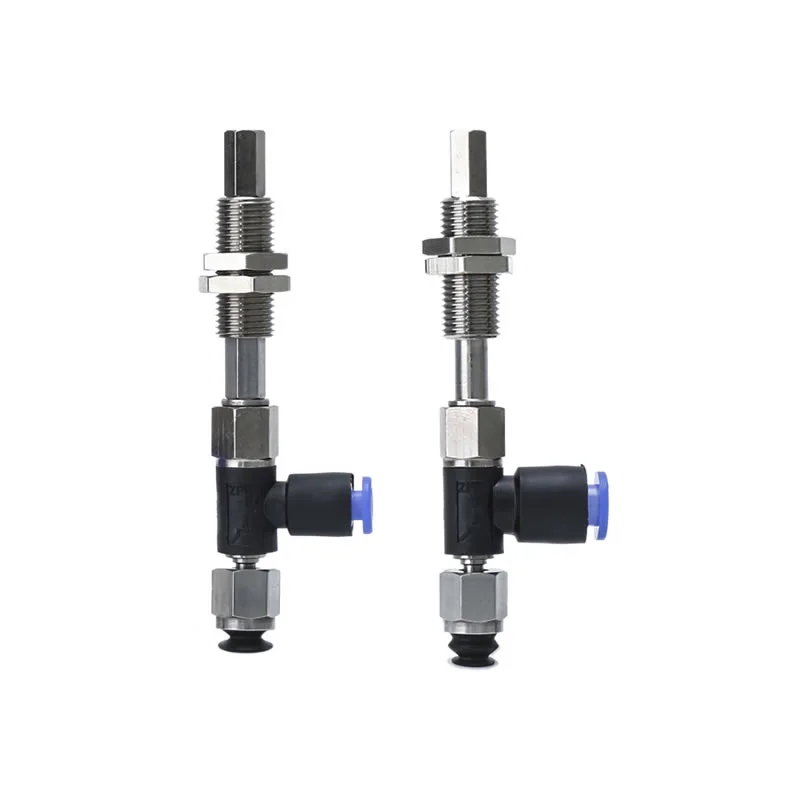

Przyssawki próżniowe z przegubem kulowym ZP2-J
Typ przegubu kulowego serii ZP2-TF z adapterami podkładek podciśnieniowych
Typ przegubu kulowego serii ZP2-TF z podkładkami podciśnieniowymi buforowymi
Typ przegubu kulowego serii ZP2-RF z adapterami podkładek podciśnieniowych
Typ przegubu kulowego serii ZP2-RF z buforowymi podkładkami próżniowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Commaelec jest wiodącym producentem przyssawek próżniowych ZP2-J z przegubem kulowym, które są przeznaczone do przenoszenia przedmiotów o nierównych powierzchniach lub odchyleniach kątowych. Dzięki elastycznej konstrukcji obrotowej zapewniają stabilną adsorpcję w złożonych środowiskach przemysłowych, zwłaszcza w zastosowaniach zautomatyzowanych i zrobotyzowanych.
Podstawowe zalety
Ekonomiczne i niezawodne dostawy
Producent z Chin o silnej kontroli kosztów i stabilnej jakości
Dojrzały proces produkcyjny zapewnia stałą wydajność
Duża pojemność fabryki gwarantuje szybką dostawę i dostawy masowe
Elastyczna konstrukcja przegubu kulowego
Obrotowy dookólny umożliwia automatyczną regulację kąta
Skutecznie kompensuje niewspółosiowość podczas chwytania
Zapewnia szczelne uszczelnienie nawet na pochyłych lub nieregularnych powierzchniach
Zwiększona stabilność w złożonych warunkach
Zmniejsza ryzyko oderwania spowodowanego słabym kontaktem z powierzchnią
Utrzymuje stabilne ssanie podczas ruchu i pozycjonowania
Przyssawki próżniowe ZP2-J z przegubem kulowym nadają się do dynamicznych środowisk automatyki

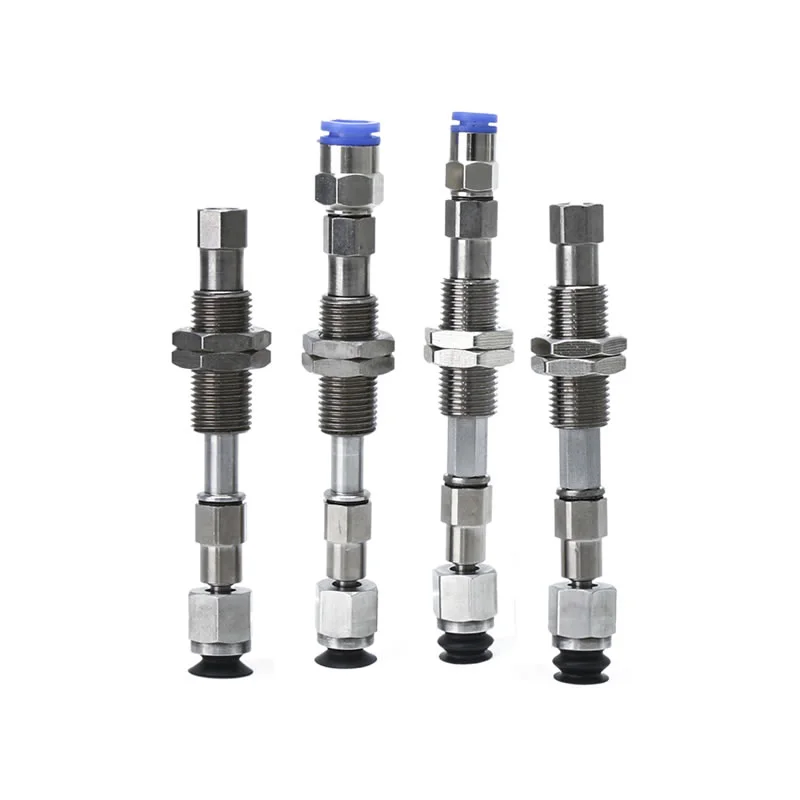

Opcjonalny bufor i struktura zapobiegająca rotacji
Mechanizm buforowy pomaga absorbować uderzenia podczas kontaktu z przedmiotem obrabianym
Kompensuje różnice wysokości i kąta
Opcjonalna konstrukcja antyrotacyjna J/K równoważy elastyczność ze stabilnością pozycjonowania
Wiele typów i rozmiarów podkładek
Dostępne w wersji płaskiej i mieszkowej dla różnych warunków powierzchniowych
Standardowe rozmiary: 6mm, 8mm, 10mm
Łatwe dopasowanie do różnych kształtów detali i wymagań dotyczących obsługi
Typowe zastosowania
Automatyka przemysłowa
Ramiona robotyczne i systemy pick-and-place
Linie montażowe wymagające kompensacji kąta
Złożona obsługa przedmiotu obrabianego
Powierzchnie pochyłe, zakrzywione lub nierówne
Zastosowania, w których dokładne ustawienie jest trudne
Dlaczego warto wybrać przyssawki próżniowe ZP2-J z przegubem kulowym?
Silna zdolność przystosowania się do złożonych warunków pracy
Stabilna i niezawodna wydajność ssania
Ekonomiczne rozwiązanie przy stałych dostawach
Wspierane przez dojrzałą technologię produkcji i materiałów

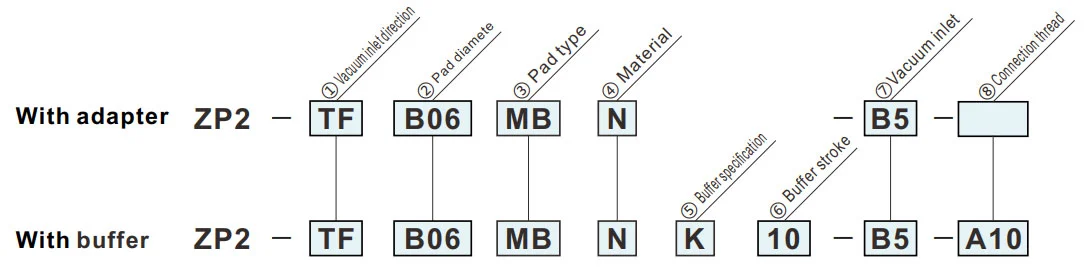

Jak zamówić
| ①Kierunek wlotu próżni | ⑦Wlot próżniowy | ⑧Gwint przyłączeniowy | ||
| TF | Pionowy |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Boczny |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Typ podkładki
② Średnica podkładki (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Typ płaski | — | ● | ● |
| MB | Miechy | ● | ● | — |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑦Wlot próżniowy | |
| B5 | M5x0,8 (żeńskie) |
| 04 | ø4Dopasowanie jednym dotknięciem |
| 06 | ø6 Dopasowanie jednym dotknięciem |
| ⑧Gwint przyłączeniowy | |
| A8 | M8x1 (męski) |
| B5 | M5x0,8 (żeńskie) |
| A10 | M10x1 (męski) |
| ⑤Specyfikacja bufora | |
| J | Obracanie |
| K | Nieobrotowy |
| ⑥Udar bufora | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
Wymiary (mm)
Zielony symbol to modele niestandardowe.

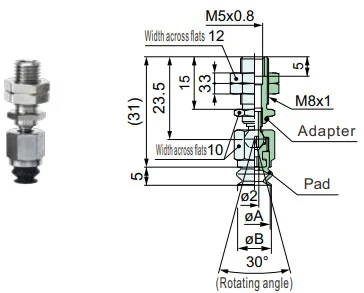

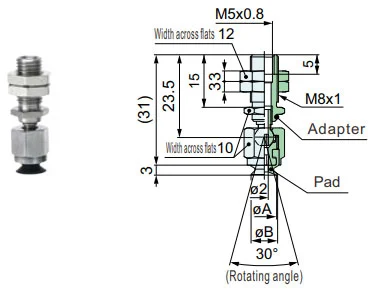

ZP2-TF
Pionowy
MU
| Model | øA | øB | Adapter | ||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model do porównania: ZP2-TFB08MUS-B5-A8
ZP2-TF
Pionowy
MB
| Model | øA | øB | Adapter | ||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model do porównania: ZP2-TFB08MBN-B5-A8
ZP2-TF
Pionowy
MU
| Model | øA | øB | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model do porównania: ZP2-TFB10MUS-B5
ZP2-TF
Pionowy
MB
| Model | øA | øB | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Model do sprawdzenia: ZP2-TFB06MBN-B5

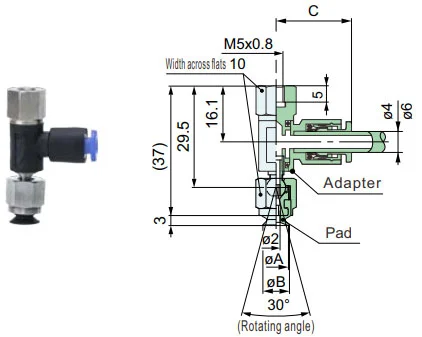

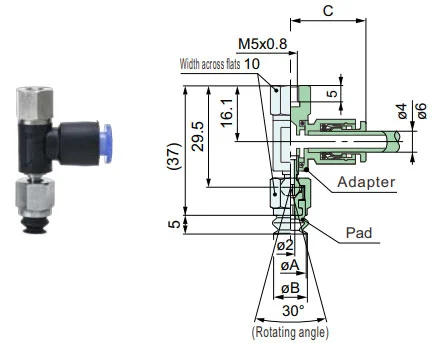

ZP2-TF
Boczny
MU
| Model | øA | øB | C | Adapter | ||||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20,6 06:21,6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model do odniesienia: ZP2-RFB08MUN-04-B5 Adapter do odniesienia: ZP2-RF1-04-B5
ZP2-TF
Boczny
MB
| Model | øA | øB | C | Adapter | ||||||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20,6 06:21,6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model do odniesienia: ZP2-RFB08MBN-04-B5 Adapter do odniesienia: ZP2-RF1-04-B5

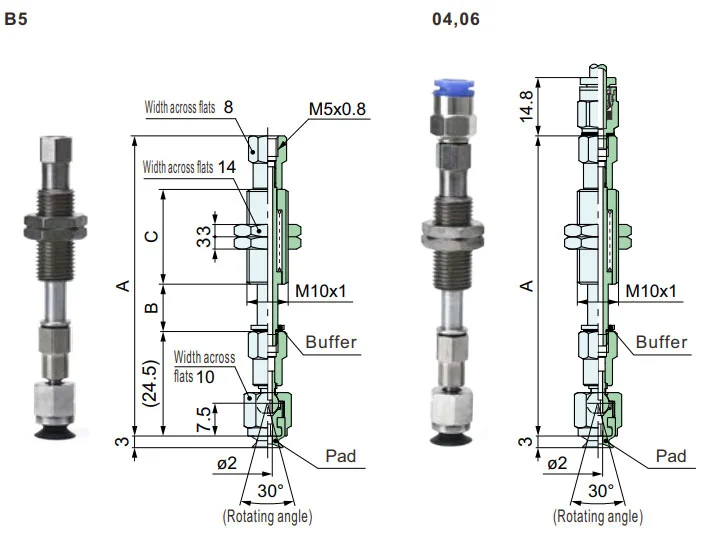

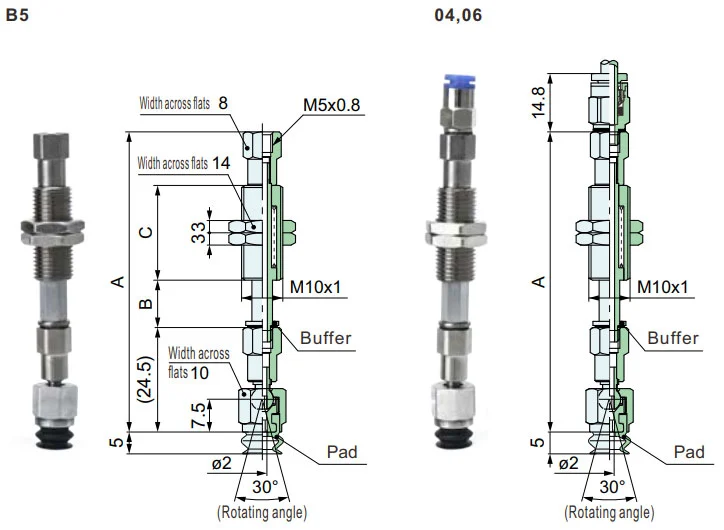

ZP2-TF
Pionowy
MU
| Model | A | B | C | Bufor | ||||||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model do odniesienia: ZP2-TFB08MUSK10-B5-A10 Bufor do odniesienia: ZP2-TF1-K10-B5-A10
ZP2-TF
Pionowy
MB
| Model | A | B | C | Bufor | ||||||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model do odniesienia: ZP2-TFB08MBSK10-B5-A10 Bufor do odniesienia: ZP2-TF1-K10-B5-A10

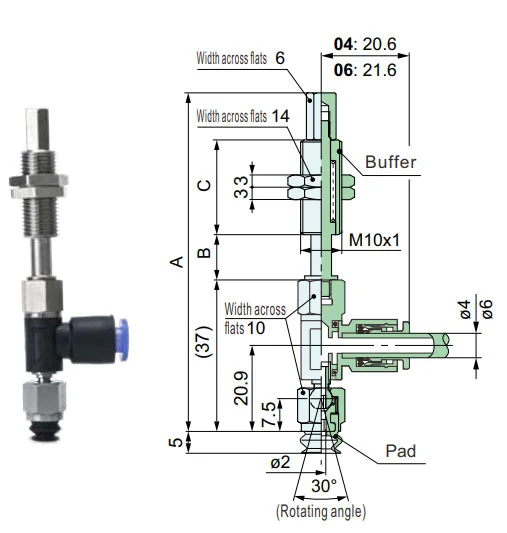

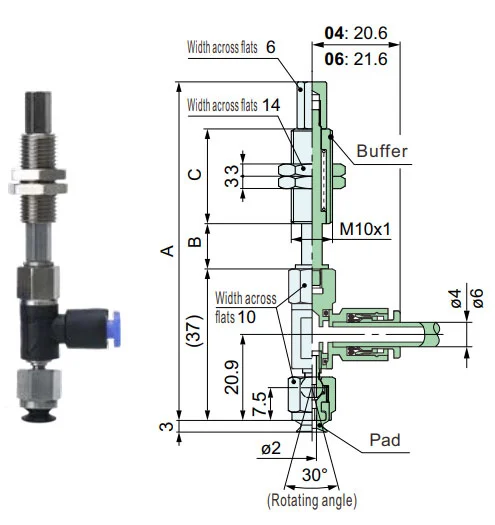

ZP2-RF
Boczny
MU
| Model | A | B | C | Bufor | ||||||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model do odniesienia: ZP2-RFB08MUSK10-06-A10 Bufor do odniesienia: ZP2-RF1-K10-06-A10
ZP2-RF
Boczny
MB
| Model | A | B | C | Bufor | ||||||||||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
⑤ Bufor specyfikacja |
⑥ Bufor udar |
⑦ Próżnia wlot |
⑧ Połączenie nitka |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model do odniesienia: ZP2-RFB08MBSK10-06-A10 Bufor do odniesienia: ZP2-RF1-K10-06-A10
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
Gorące Tagi: Przyssawki próżniowe z przegubem kulowym ZP2-J, Chiny, producent, dostawca, fabryka
Wyślij zapytanie
Informacje kontaktowe
-
Adres
Wieś Xiaruan Miasto Baishi Miasto Yueqing Prowincja Zhejiang Chiny
-
Tel
-
E-mail
Jeśli masz pytania dotyczące przyssawek próżniowych, generatorów podciśnienia, akcesoriów do elementów pneumatycznych lub cennika, zostaw nam swój e-mail, a my skontaktujemy się z Tobą w ciągu 24 godzin.
