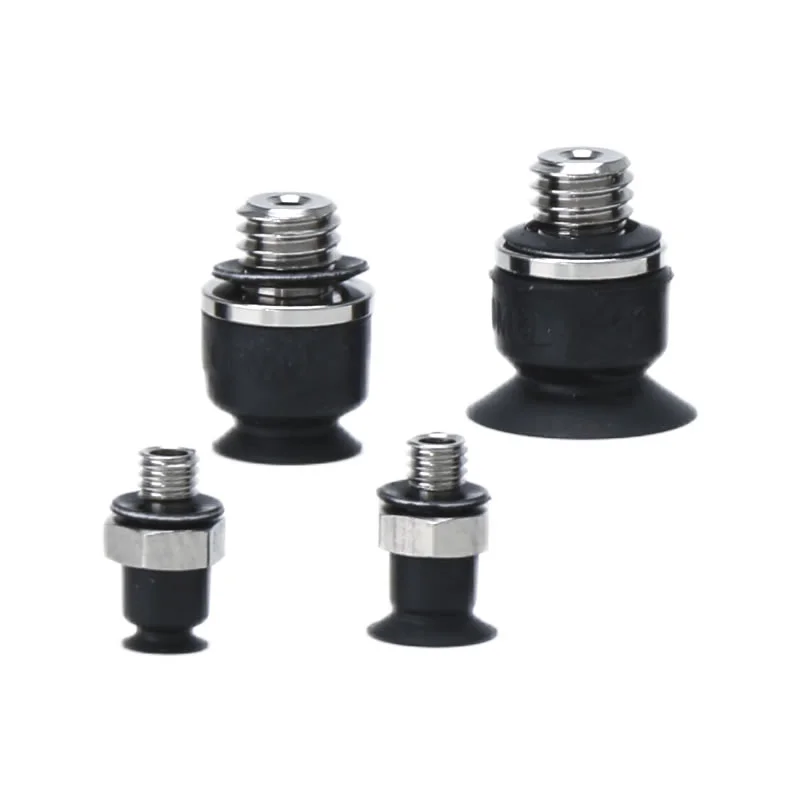

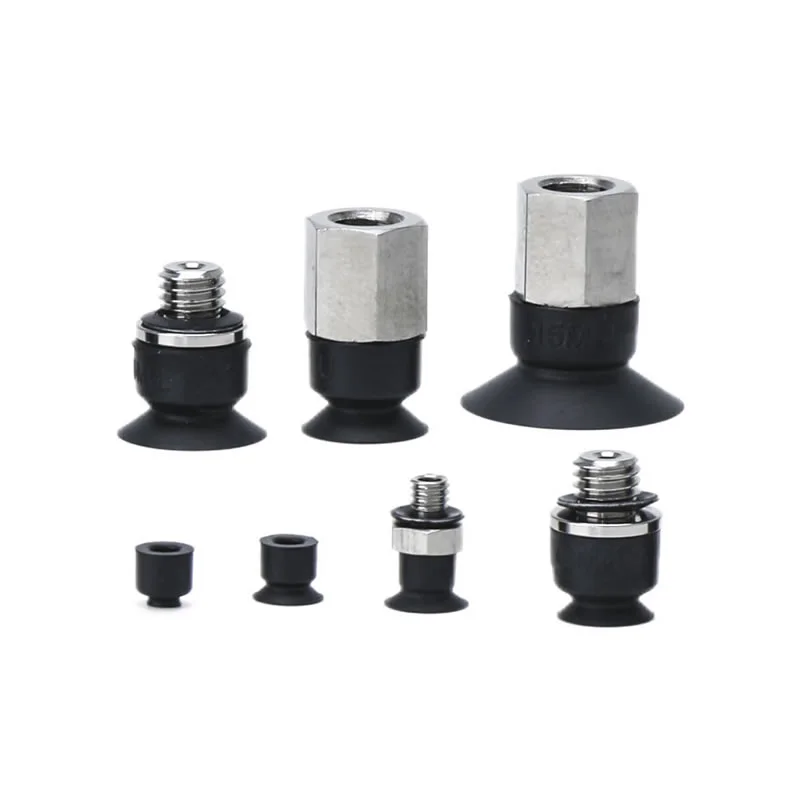

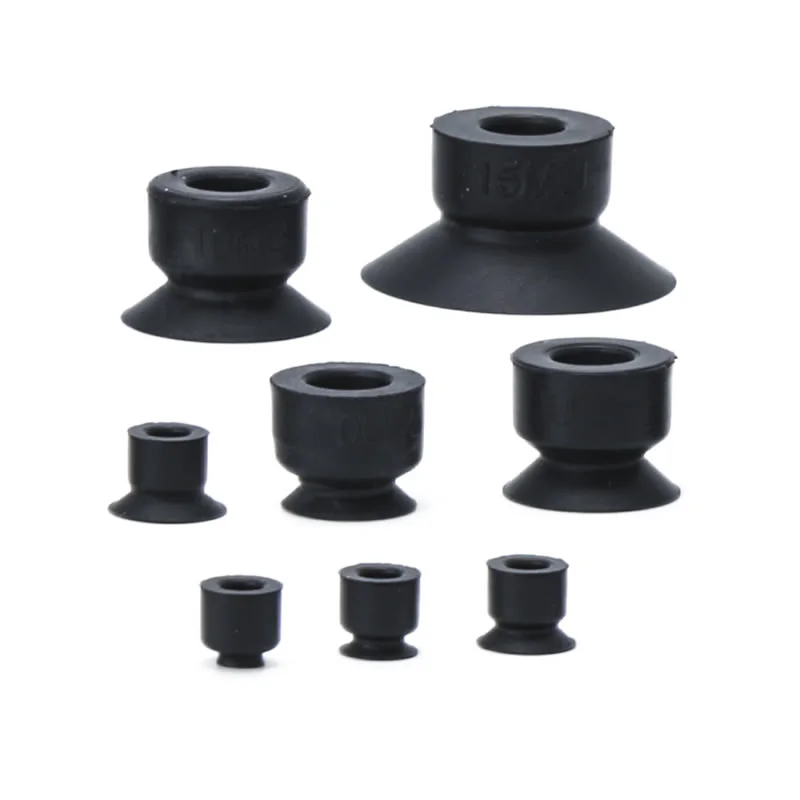

Przyssawki próżniowe krótkie typu ZP2-MU charakteryzują się zwartą budową i zapewniają stabilną, niezawodną adsorpcję.
Cechy produktu:
Ta niskoprofilowa przyssawka jest idealna do instalacji o ograniczonej przestrzeni. Płaska powierzchnia styku zapewnia dokładne dopasowanie do obrabianego przedmiotu, zapewniając stałe ssanie i minimalizując odkształcenia, dzięki czemu doskonale nadaje się do precyzyjnych zadań manipulacyjnych. Wybrane modele oferują właściwości antystatyczne, spełniając wymagania wrażliwych środowisk, takich jak produkcja elektroniki.
Dane techniczne:
Dostępne w szerokiej gamie małych średnic, w tym φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 i φ15, odpowiednie do przenoszenia małych i lekkich elementów.
Przybory:
Opcje obejmują NBR (kauczuk nitrylowy), silikon importowany i silikon antystatyczny, co pozwala na elastyczny wybór w oparciu o temperaturę, odporność na zużycie i potrzeby ochrony elektrostatycznej.
Opcje połączenia:

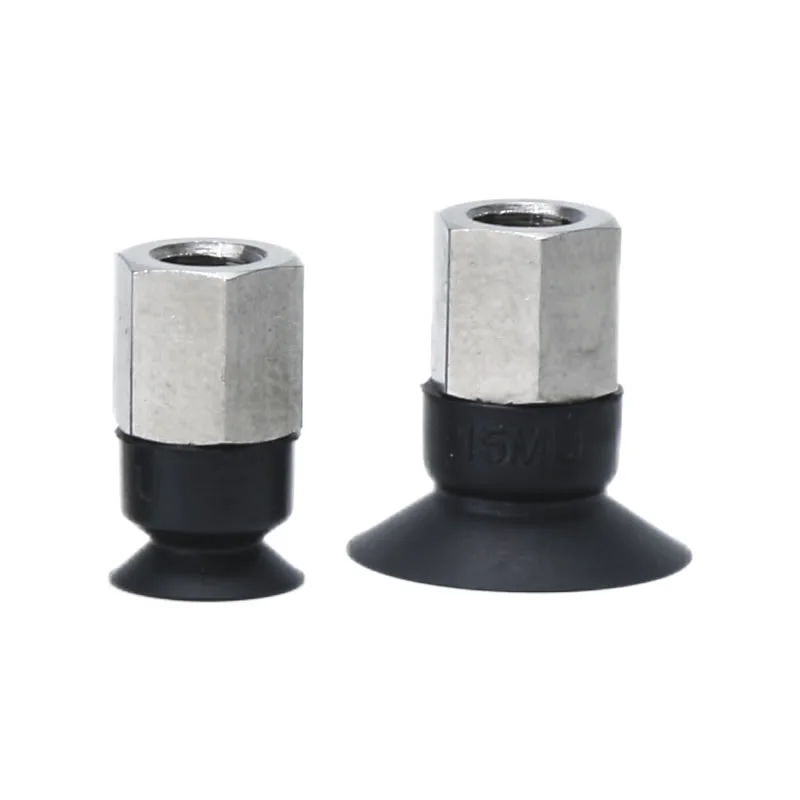

Krótkie przyssawki próżniowe ZP2-MU obsługują wiele konfiguracji montażu, w tym gwinty zewnętrzne (A3) i gwinty wewnętrzne (B5), zapewniając łatwą integrację z szeroką gamą systemów sprzętu.
Często zadawane pytania
Jaki jest typ „MU” w ZP2?
Typ „MU” odnosi się do mini, ultrakompaktowej (mikro) konstrukcji serii ZP2.
Bardzo małe średnice (φ2–φ15) umożliwiające precyzyjną obsługę
Niskoprofilowa konstrukcja dla małych przestrzeni instalacyjnych
Zoptymalizowany pod kątem lekkich, małych przedmiotów obrabianych
Commaelec produkuje krótkie przyssawki próżniowe ZP2-MU o stabilnej dokładności wymiarowej, zapewniające stałą wydajność w systemach o wysokiej precyzji.
Jakie są najważniejsze zalety ZP2-MU?
Kompaktowy rozmiar: idealny do gęstych układów i ograniczonej przestrzeni
Stabilna adsorpcja: płaska konstrukcja zapewnia niezawodne uszczelnienie małych części
Precyzyjne prowadzenie: minimalizuje odkształcenia podczas podnoszenia i umieszczania
Elastyczność materiału: dostępne opcje NBR, silikon i antystatyczne
Wysoka konsystencja: kontrolowana produkcja firmy Commaelec zapewnia jednolitą jakość przy użyciu masowym
Jakie są zastosowania?
Przemysł elektroniczny: chipy, małe komponenty, obsługa PCB (dostępne opcje antystatyczne)
Precyzyjne linie montażowe: małe części z tworzyw sztucznych lub metalu
Automatyzacja pakowania: lekkie przedmioty i operacje o szybkim cyklu
Obsługa mikroelementów: tam, gdzie przestrzeń i dokładność mają kluczowe znaczenie

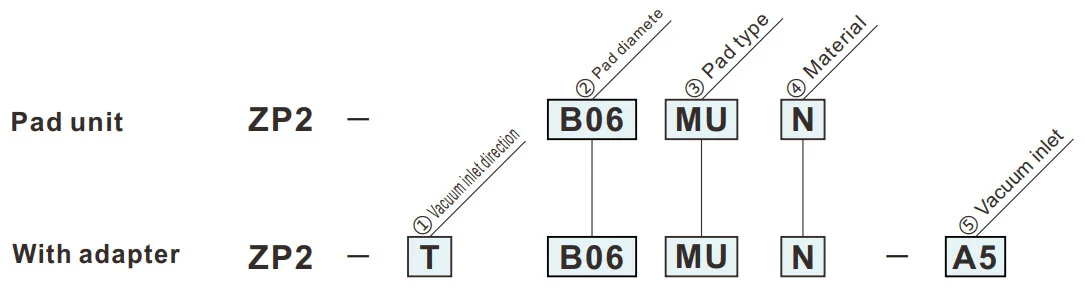

Jak zamówić
- Oszczędność miejsca w kierunku wysokości.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ③Typ podkładki | |
| MU | Typ płaski |
|
⑤ Wlot próżniowy
② Średnica podkładki (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (męski) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (męski) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (żeńskie) | — | — | — | — | ● | ● | ● | ● |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
Wymiary (mm)
Zielony symbol to modele niestandardowe.
MU
Typ płaski
| Model | øA | øB | øC | D | øE | z | øG | H | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model do porównania: ZP2-B035MUN
Wymiary montażowe adaptera
Odpowiednia podkładka: B02MU/B035MU/B04MU/B05MU
Odpowiednia podkładka: B06MU/B08MU/B10MU/B15MU

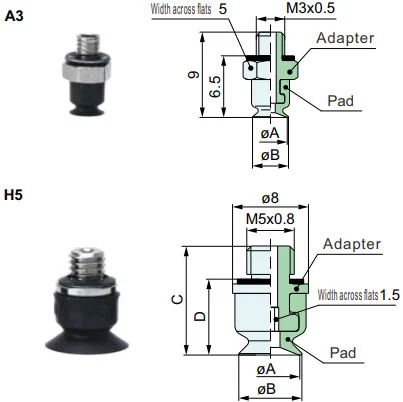

ZP2-T
Pionowy
A3, H5
| Model | øA | øB | C | D | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model do porównania: ZP2-TB10MUGS-H5
ZP2-T
Pionowy
B5
| Model | øA | øB | C | D | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model do porównania: ZP2-TB10MUGS-B5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
