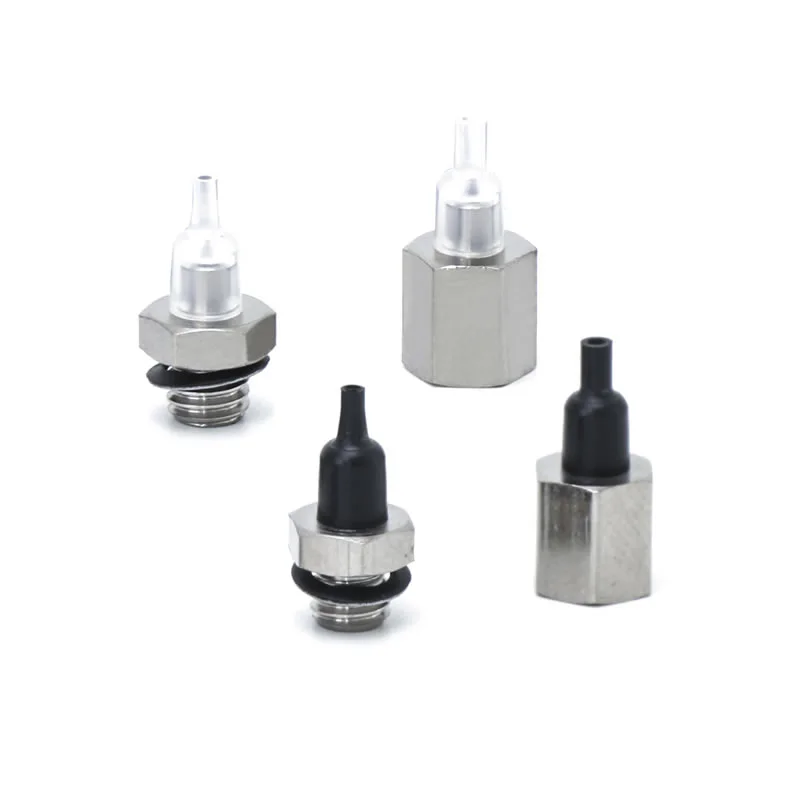

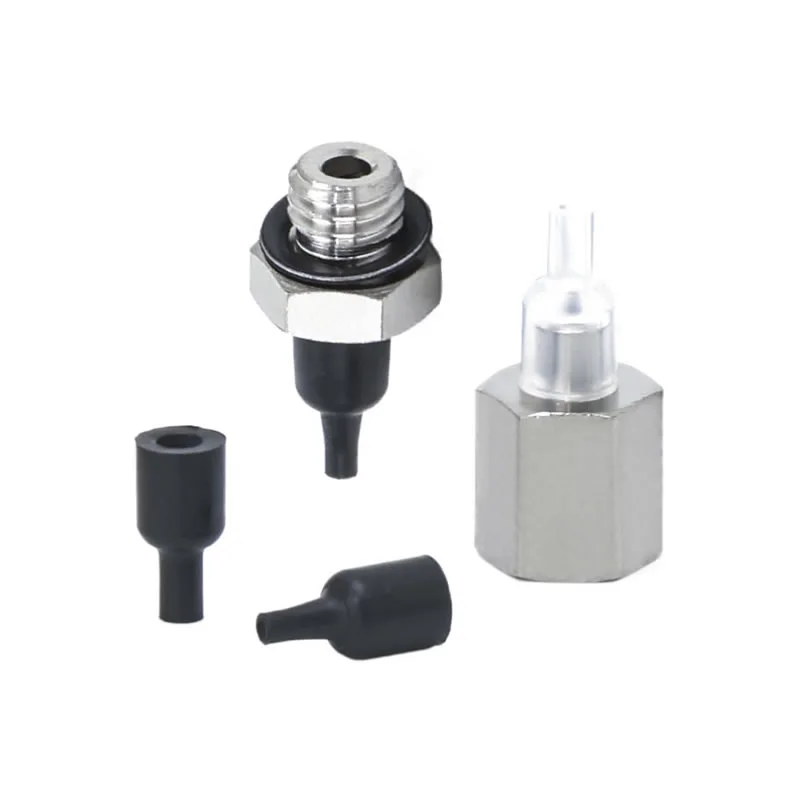

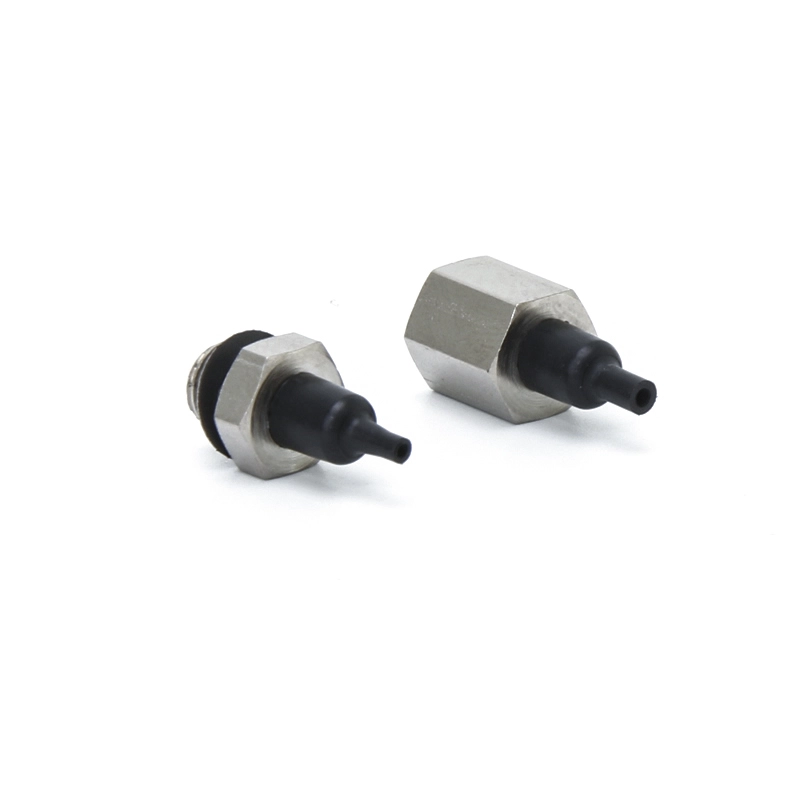

Przyssawki próżniowe z dyszą ZP2
Jako wiodący producent w Chinach, nasza fabryka oferuje niestandardowe przyssawki próżniowe ZP2 do detali w skali milimetrowej. Dzięki ultrakompaktowym średnicom ø0,8–ø1,1 mm i oszczędzającej miejsce zintegrowanej dyszy, to bezpośrednie rozwiązanie od dostawcy jest idealne do chipów i mikrosoczewek. W magazynie posiadamy części antystatyczne i części ze stali nierdzewnej dla przemysłu elektronicznego i baterii litowych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Przyssawki próżniowe z dyszą ZP2
Jednostka podciśnieniowa z dyszą serii ZP2
Seria ZP2-T z podkładką próżniową z dyszą adapterową
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Należące do kategorii ultraminiaturowych przyssawek, te przyssawki próżniowe ZP2 mają standardowe średnice ø8 mm i ø1,1 mm, co stanowi jeden z najmniejszych modeli w serii ZP2. Są kompatybilne z bardzo małymi przedmiotami o wymiarach w skali milimetrowej. Kompaktowa konstrukcja dyszy integruje krótki interfejs dyszy bezpośrednio z korpusem podkładki, eliminując potrzebę stosowania dodatkowych adapterów i znacznie zmniejszając przestrzeń montażową. Na końcu ssącym zastosowano wargę uszczelniającą o wąskich krawędziach, która zapewnia ścisły kontakt z powierzchniami mikroprzedmiotów, gwarantując optymalne uszczelnienie próżniowe.
Typowe zastosowania obejmują
1. Montaż chipów, mikrorezystory/kondensatory i mikrolutowane elementy PCB, obsługa w produkcji elektroniki.
2. Przemysł półprzewodników:bezpyłową obsługę precyzyjnych elementów, takich jak płytki półprzewodnikowe i mikroczujniki.
3. Precyzyjny sprzęt:zautomatyzowane podawanie ultrakompaktowych komponentów, w tym mikrośrub, metalowych ostrzy sprężynowych i miniaturowych łożysk.
4. Urządzenia optyczne:precyzyjne chwytanie i pozycjonowanie elementów optycznych, takich jak miniaturowe soczewki i złącza światłowodowe.
Często zadawane pytania
Do czego służą podkładki dysz SMC ZP2?
Przyssawki próżniowe z dyszą ZP2 są powszechnie stosowane w systemach eżektorów próżniowych do szybkich operacji typu pick-and-place.
Zintegrowany z dyszami do wytwarzania podciśnienia bezpośrednio przy kubku
Nadaje się do szybkiej automatyzacji i obsługi robotycznej
Szeroko stosowany do małych części, materiałów opakowaniowych i lekkich komponentów
Commaelec zapewnia przyssawki o stabilnej jakości, kompatybilne z podobnymi konstrukcjami systemów, zapewniając niezawodne działanie w ciągłej produkcji.
Jak wybrać odpowiedni projekt przyssawki?
Wybór powinien opierać się na rzeczywistych warunkach pracy:
Powierzchnia przedmiotu obrabianego: gładka → płaska; nierówny → typ mieszkowy
Waga i rozmiar: cięższe części wymagają większych średnic
Środowisko: wysoka temperatura lub chemikalia → wybierz silikon lub FKM
Szybkość cyklu: linie dużych prędkości korzystają z lekkich i responsywnych konstrukcji
Commaelec wspiera rozwiązania dostosowane do indywidualnych potrzeb, pomagając dopasować materiały, rozmiary i konstrukcje do konkretnych zastosowań.
Jakie są główne typy podkładek w serii ZP2?
Typ płaski: maksymalna powierzchnia styku dla gładkich powierzchni
Płaskie z żebrami: lepsze uszczelnienie na lekko chropowatych powierzchniach
Typ mieszkowy: dopasowuje się do nierównych powierzchni i zapewnia amortyzację

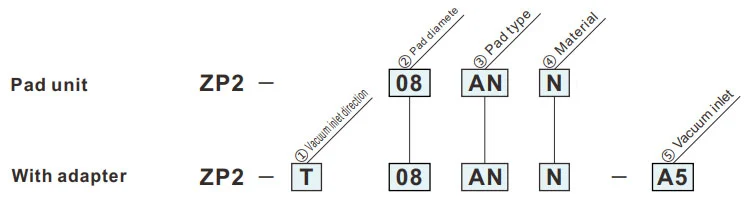

Jak zamówić
- Do adsorpcji małych komponentów (takich jak chipy IC)
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Średnica podkładki (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Typ podkładki | |
| JAKIŚ | Dysza |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Wlot próżniowy | ||
| A4 | Gwint żeński | M4x0,7 M5x0,8 |
| A5 | ||
| B4 | Gwint męski | M4x0,7 |
| B5 | M5x0,8 | |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
JAKIŚ
Podkładka na dyszę
| Model | øC | øD | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||
| ZP2 | 08 | JAKIŚ |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Model do sprawdzenia: ZP2-11ANN
Wymiary montażowe adaptera
ZP2-T
Pionowy
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
|||||||
| ZP2 | T | 08 | JAKIŚ |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model do porównania: ZP2-T11ANN-A5
ZP2-T
Pionowy
A4, A5
| Model | A | B | øC | øD | E | Adapter | |||||
|
① Próżnia wlot kierunek |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
|||||||
| ZP2 | T | 08 | JAKIŚ |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model do porównania: ZP2-T11ANGN-B5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
