Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Przyssawki próżniowe o dużej sztywności ZP2
Jako wiodący producent w Chinach, nasza fabryka oferuje niestandardowe przyssawki próżniowe o wysokiej sztywności ZP2 (Ř150–250 mm) do ciężkich zadań. Wyposażone w konstrukcję wahadłową dla pochyłych powierzchni i opcje NBR/silikon/antystatyczne, to narzędzie dostępne bezpośrednio od dostawcy zapewnia stabilną adsorpcję i łagodzenie uderzeń.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

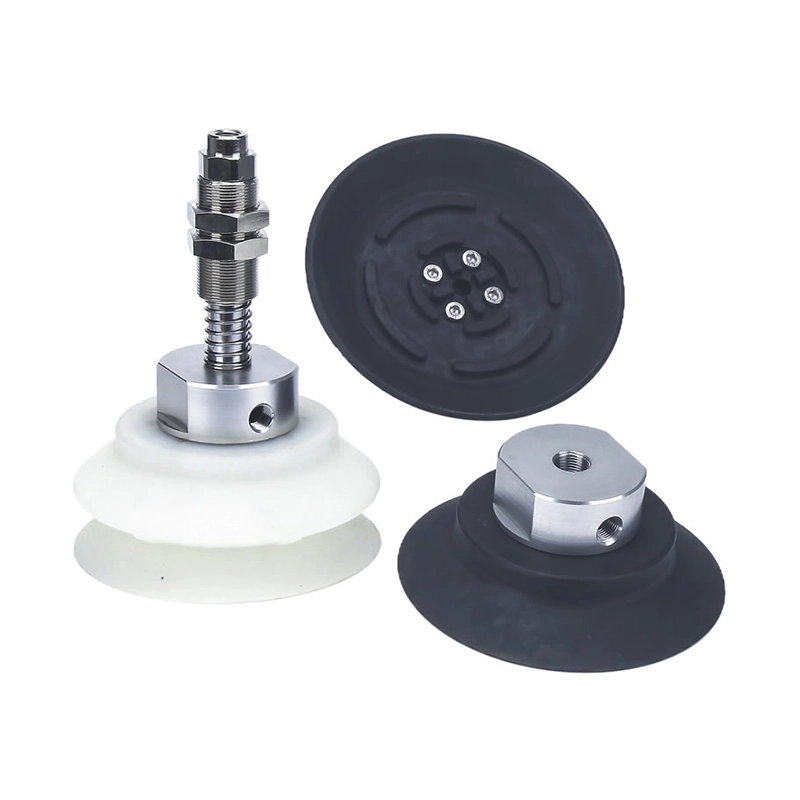

Przyssawki próżniowe o dużej sztywności ZP2

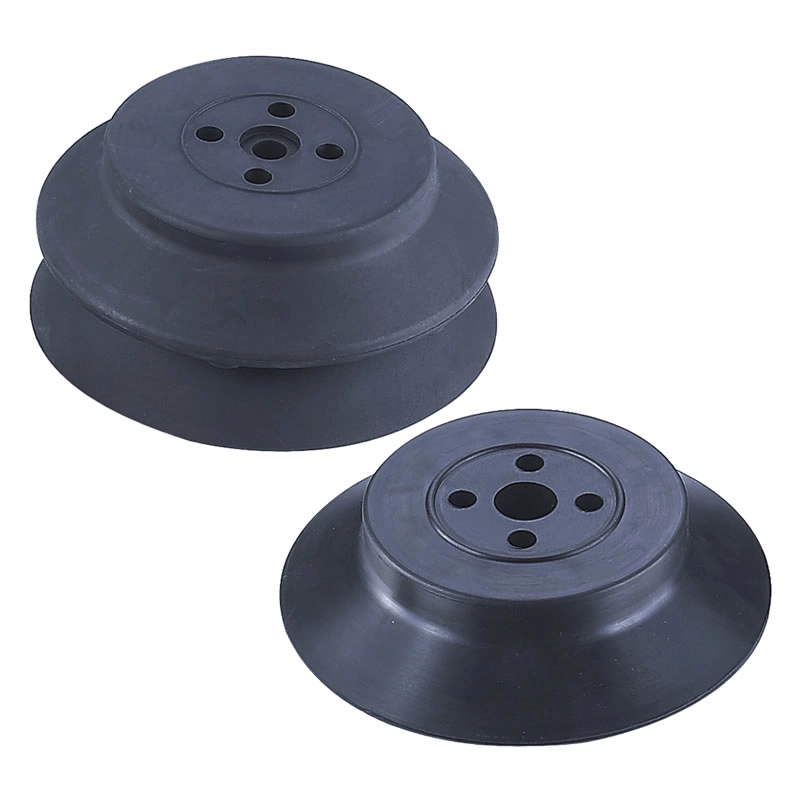

Wytrzymały zespół podkładek serii ZP2

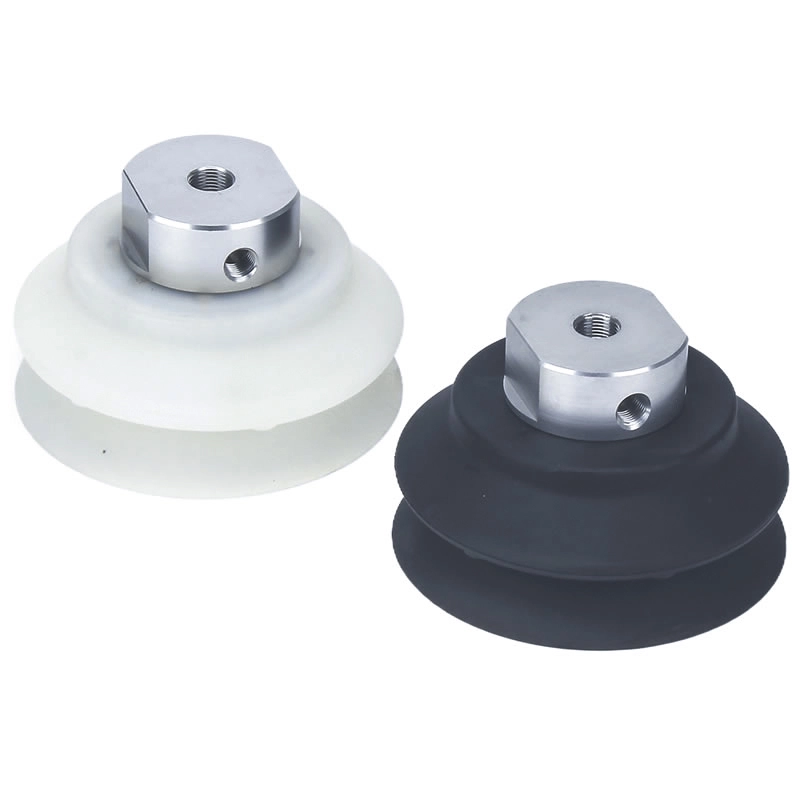

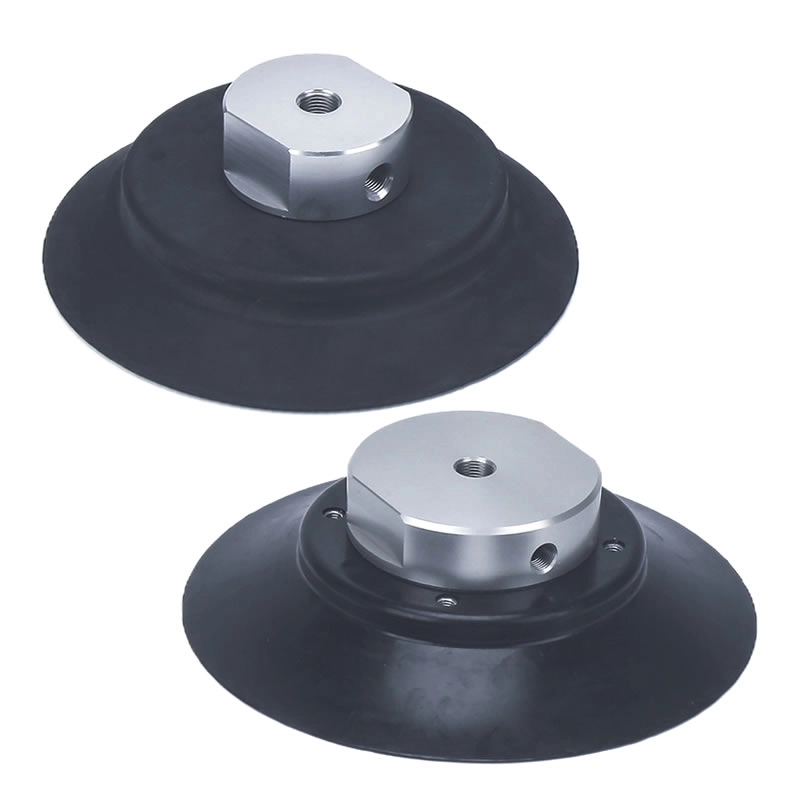

Seria ZP2-T o dużej wytrzymałości z adapterami przyssawek

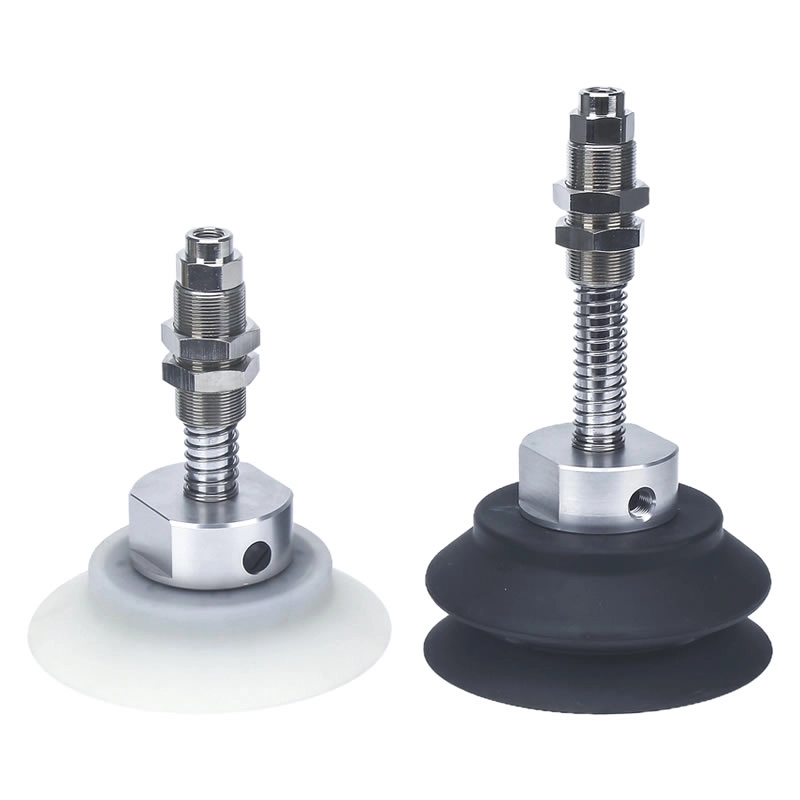

Seria ZP2-T o dużej wytrzymałości, z buforowymi podkładkami próżniowymi
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Kupuj niestandardowe przyssawki próżniowe o wysokiej sztywności ZP2 firmy Zhejiang Comma Electric Co., Ltd., która jest jednym z producentów i dostawców w Chinach. Przyssawka ZPT Heavy-duty to specjalistyczne narzędzie do przenoszenia ciężkich przedmiotów. Dostępne w wielu średnicach (φ150, φ200, φ250) i wykonane z różnych materiałów, w tym NBR, kauczuku silikonowego, kauczuku poliuretanowego, kauczuku fluorowego i EPR. Każdy materiał oferuje różne właściwości, takie jak twardość, zakres temperatur pracy i odporność chemiczna, umożliwiając niestandardowy dobór w oparciu o określone środowisko pracy i wymagania przedmiotu obrabianego. Dostępna w wersji z amortyzacją i bez amortyzacji, amortyzowana konstrukcja skutecznie łagodzi siły uderzenia podczas kontaktu z przedmiotem obrabianym, dzięki czemu idealnie nadaje się do delikatnych powierzchni. Wylot próżniowy jest zorientowany pionowo, a opcje montażu są dostępne za pomocą gwintów zewnętrznych lub wewnętrznych.
Często zadawane pytania
Jakie rozmiary są dostępne?
Przyssawki próżniowe Commaelec ZP2 o wysokiej sztywności są dostępne w standardowych średnicach: φ40, φ50, φ63, φ80, φ100 i φ125.
Mniejsze rozmiary: odpowiednie do lżejszych lub precyzyjnych części
Większe rozmiary: zapewniają silniejsze ssanie w przypadku ciężkich prac
Fabryka Commaelec utrzymuje regularne zapasy, a także obsługuje niestandardowe rozmiary dla konkretnych projektów.
Kiedy należy je wymienić?
Wymiana jest zalecana, gdy:
Na wardze widać zużycie, pęknięcia lub odkształcenia
Siła ssania staje się niestabilna lub maleje
Podczas pracy dochodzi do częstych wycieków powietrza
W automatyce wysokocyklowej ważna jest regularna kontrola. Commaelec wykorzystuje wysokiej jakości materiały (NBR, silikon, PU itp.), aby przedłużyć żywotność, ale terminowa wymiana zapewnia bezpieczeństwo i wydajność.
Czy działają z buforami?
Tak. Przyssawki próżniowe o dużej sztywności ZP2 mogą być wyposażone w mocowania buforowe (amortyzowane).
Redukuje uderzenia podczas kontaktu z obrabianym przedmiotem
Chroni delikatne powierzchnie, takie jak szkło lub materiały powlekane
Poprawia dokładność pozycjonowania w systemach zautomatyzowanych
Commaelec zapewnia kompatybilne wsporniki buforowe i adaptery umożliwiające elastyczną integrację.
Jakie są typowe zastosowania?
Te przyssawki są szeroko stosowane w:
Ramiona robotyczne i zautomatyzowane linie produkcyjne
Manipulowanie blachami, panelami szklanymi i ciężkimi komponentami
Nierówne lub lekko nachylone powierzchnie, gdzie wymagany jest stabilny chwyt
Przemysł baterii litowych i elektroniki (z akcesoriami ze stali nierdzewnej)

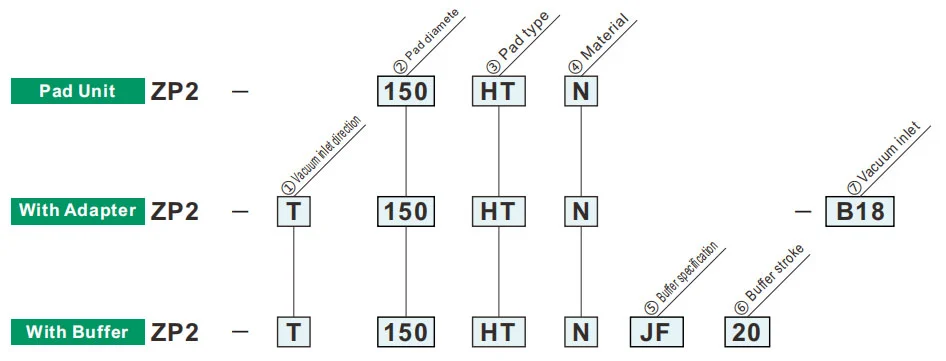

Jak zamówić
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ②Średnica podkładki ③Typ podkładki (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Cienkie płaskie ze ściągaczem | ● | ● | ● | |
| HB | Typ mieszkowy | ● | - | - | |
| ⑦Wlot próżniowy | B16 | M16x1,5 | ● | ● | - |
| B18 | M18x1,5 | ● | ● | ● | |
| ⑤Specyfikacja bufora | |
| JF | Obrotowy (stal, z tuleją) |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| ⑥Udar bufora | |
| 20 | 20mm |
| 50 | 50mm |
| Skok bufora (mm) | Siła reakcji sprężyny [N] | |
| Przy 0 skoku | Pełnym uderzeniem | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

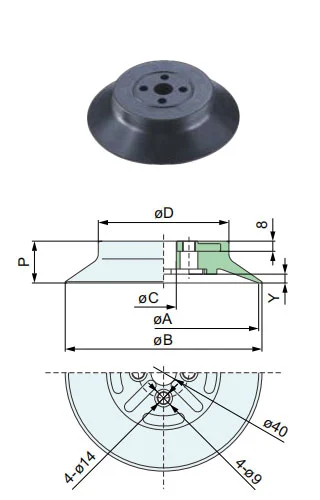

Wymiary (mm)
HT
Cienki płaski z żebrowanym typem
150 200
| øA | øB | øC | øD | P | Y | ||||
| Model | ②Średnica podkładki | ③Typ podkładki | ④Materiał podkładki | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Model do porównania: ZP2-150HTN

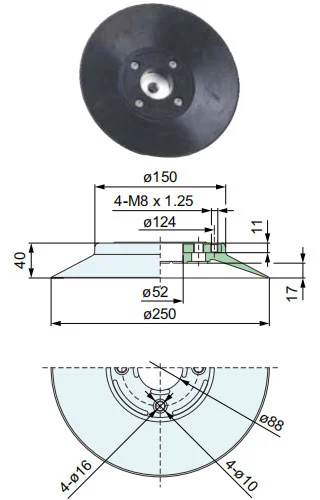

HT
Cienki płaski z żebrowanym typem
250
| Model | ②Średnica podkładki | ③Typ podkładki | ④Materiał podkładki |
| ZP2 | 250 | HT | NS |
Model do porównania: ZP2-250HTS
HT
Cienki płaski z żebrowanym typem
150 200
| Model | ②Średnica podkładki | ③Typ podkładki | ④Materiał podkładki |
| ZP2 | 150 | HB | NS |
Model do porównania: ZP2-150HBS
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
