Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Przyssawki próżniowe krótkie typu ZP2-EU
Jako wiodący producent w Chinach, nasza fabryka oferuje dostosowane do indywidualnych potrzeb krótkie przyssawki próżniowe ZP2-EU (średnice ø2–15 mm). Seria ta, charakteryzująca się ultracienkim, płaskim profilem, została specjalnie zaprojektowana do użytku w ograniczonych przestrzeniach. Wykorzystując wysokiej jakości antystatyczny materiał silikonowy, Commaelec zapewnia profesjonalne rozwiązanie, które zapewnia stabilną, pozbawioną zmarszczek wydajność ssania. Utrzymujemy gotowy magazyn gwintów A5/H5 i złączek ze stali nierdzewnej, co czyni tę serię idealnym wyborem do zastosowań w produkcji elektroniki i na liniach produkcyjnych akumulatorów litowo-jonowych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

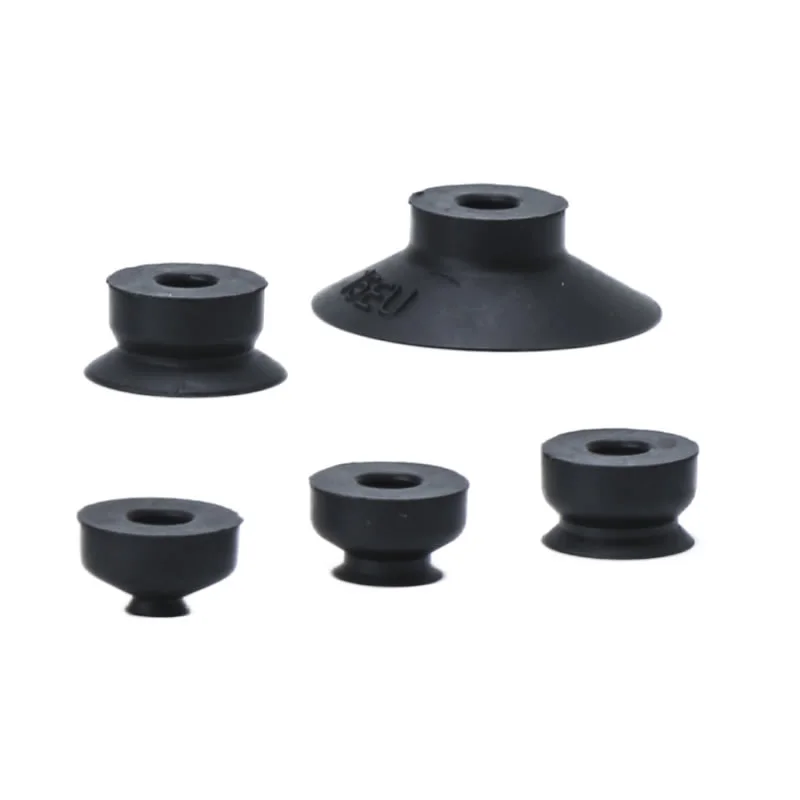

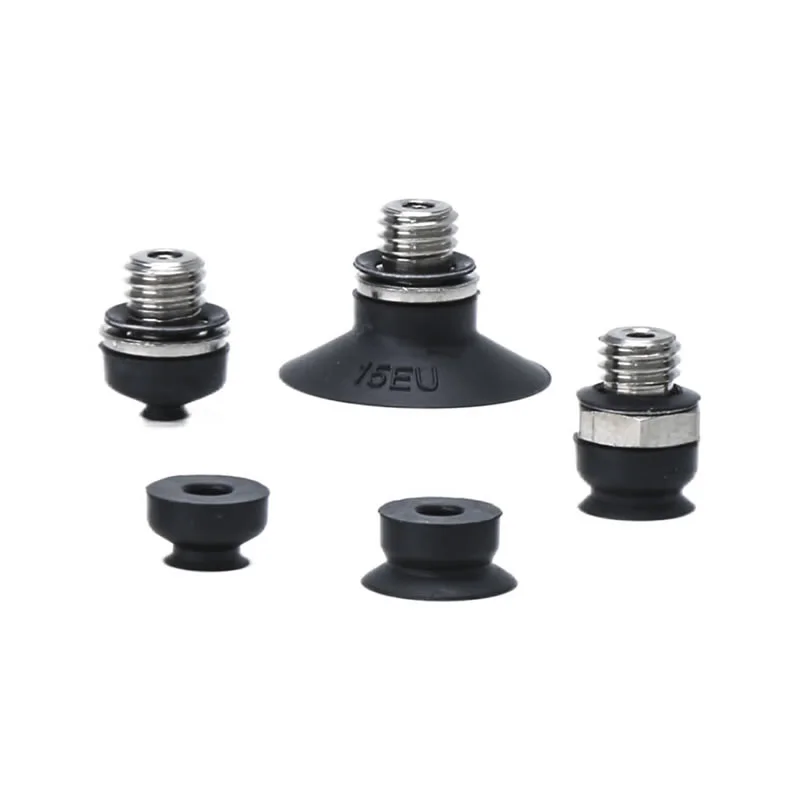

Przyssawki próżniowe krótkie typu ZP2-EU
Podkładka próżniowa typu krótkiego serii ZP2

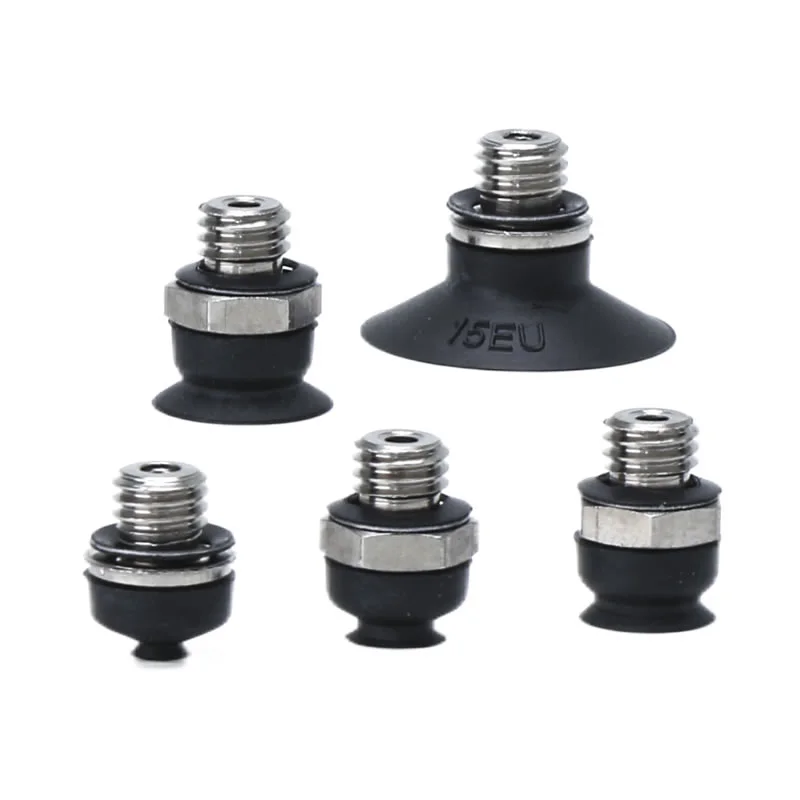

Seria ZP2-T z adapterem, krótką przyssawką próżniową
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Krótkie przyssawki próżniowe ZP2-EU są produkowane przez firmę Zhejiang Comma Electric Co., Ltd.; jesteśmy jednym z wiodących producentów i dostawców w Chinach. Niskoprofilowa płaska przyssawka ZP2 EU charakteryzuje się małą objętością i stabilną adsorpcją.
Cechy produktu:Ta kompaktowa przyssawka ma niski profil, co zapewnia oszczędność miejsca i jest idealna do ciasnych przestrzeni. Jego płaska powierzchnia zapewnia dokładne dopasowanie do powierzchni przedmiotu obrabianego, zapewniając stabilną przyczepność, a jednocześnie skutecznie zapobiegając deformacjom podczas pracy, dzięki czemu idealnie nadaje się do precyzyjnej obsługi. Wybrane modele posiadają właściwości antystatyczne, spełniając wymagania operacyjne wrażliwych środowisk, takich jak przemysł elektroniczny.
Dane techniczne:Krótkie przyssawki próżniowe ZP2-EU są dostępne w różnych średnicach, w tym φ2, φ4, φ6, φ8 i φ15.
Materiały przyssawki:Powszechnie stosowane materiały obejmują kauczuk nitrylowy (NNBR), importowany silikon i antystatyczny kauczuk silikonowy, przy czym każdy materiał jest dostosowany do konkretnego środowiska pracy i wymagań części.
Opcje połączenia:Dostępne w różnych typach, w tym z gwintami zewnętrznymi (A5) i gwintami zewnętrznymi (H5).
Często zadawane pytania
Jakie są dostępne rozmiary?
Krótkie przyssawki próżniowe ZP2-EU są zazwyczaj dostępne w standardowych średnicach, takich jak φ40, φ50, φ63, φ80, φ100 i φ125.
Mniejsze rozmiary: odpowiednie do sprzętu kompaktowego i lekkich części
Większe rozmiary: zapewniają silniejsze ssanie w przypadku większych przedmiotów
Fabryka Comma utrzymuje stabilne zapasy, a także obsługuje niestandardowe rozmiary w oparciu o wymagania projektu.
Co to jest „typ krótki”?
„Typ krótki” odnosi się do niskoprofilowej, zwartej konstrukcji:
Zmniejszona wysokość całkowita dla instalacji o ograniczonej przestrzeni
Szybsza reakcja w szybkich systemach pick-and-place
Większa stabilność po zamontowaniu w ciasnych konfiguracjach zrobotyzowanych lub zautomatyzowanych
Konstrukcja ta jest szczególnie przydatna tam, gdzie przestrzeń instalacyjna jest ograniczona, ale nie można obniżyć wydajności.
Jaka jest różnica między UE a innymi typami ZP2?
ZP2-EU (typ krótki): bardziej kompaktowy, zoptymalizowany pod kątem sprzętu w stylu europejskim i układów oszczędzających miejsce
Standard ZP2: bardziej ogólnego przeznaczenia, z szerszymi konfiguracjami konstrukcyjnymi
Typ UE często koncentruje się na zwartości, standardowych interfejsach i szybkiej integracji
Comma zapewnia kompatybilność i stałą jakość w różnych konfiguracjach, aby sprostać różnorodnym potrzebom rynku.
Jak są montowane?
Przyssawki próżniowe krótkie typu ZP2-EU umożliwiają elastyczne opcje montażu:
Połączenia z gwintem wewnętrznym lub zewnętrznym
Kompatybilny z adapterami i wspornikami buforowymi
Opcje pionowego lub bocznego portu próżniowego
Dlaczego warto wybrać przecinek?
Silne możliwości badawczo-rozwojowe:Profesjonalny zespół wspiera niestandardowe rozwiązania dla różnych potrzeb w zakresie automatyzacji
Kompleksowa dostawa:Szeroka gama produktów upraszcza zaopatrzenie i integrację systemów
Elastyczne dostosowywanie:Wymiary, materiały i konstrukcja krótkich przyssawek próżniowych ZP2-EU można dostosować do konkretnych wymagań.
Szybka reakcja:Szybka pomoc techniczna i dostawa od zaufanego dostawcy

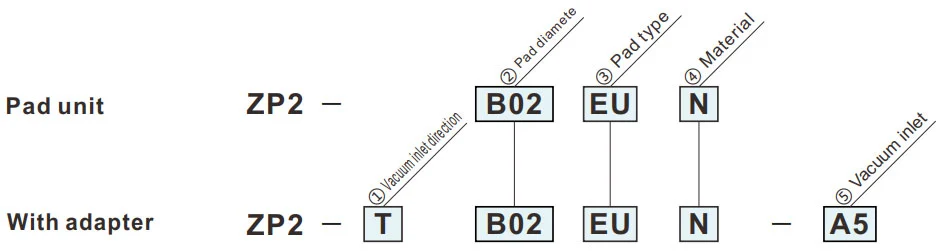

Jak zamówić
- Oszczędność miejsca w kierunku wysokości.
| ①Kierunek wlotu próżni | |
| T | Pionowy |
| ③Typ podkładki | |
| UE | Typ płaski |
| ②Średnica podkładki (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Wlot próżniowy | |
| A5 | M5x0,8 (Sześciokątna średnica zewnętrzna) |
| H5 | M5x0,8 (łeb z gniazdem sześciokątnym) |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
UE
Typ płaski
| Model | øA | øB | øC | D | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
||||||
| ZP2 | B02 | UE |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model do porównania: ZP2-B02EUS
Wymiary montażowe adaptera
ZP2-T
Pionowy
A5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model do porównania: ZP2-TB06EUGS-A5
ZP2-T
Pionowy
H5
| Model | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Próżnia kierunek wlotu |
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
⑤ Próżnia wlot |
||||||||
| ZP2 | T | B02 | UE |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model do porównania: ZP2-TB06EUGS-H5
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
