Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).
Przyssawki owalne ZP2
Jako wiodący producent w Chinach, nasza fabryka oferuje niestandardowe owalne przyssawki próżniowe ZP2 do smukłych detali w ograniczonych przestrzeniach. Dostępne w 12 specyfikacjach (np. 3,5×7 do 8×30 mm), to rozwiązanie oferowane bezpośrednio przez dostawcę zapewnia równomierny nacisk i stabilność chwytu. Dzięki opcjonalnym buforom 6–50 mm i materiałom antystatycznym idealnie nadaje się do linii PCB, akumulatorów i szybkich linii pakujących.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie

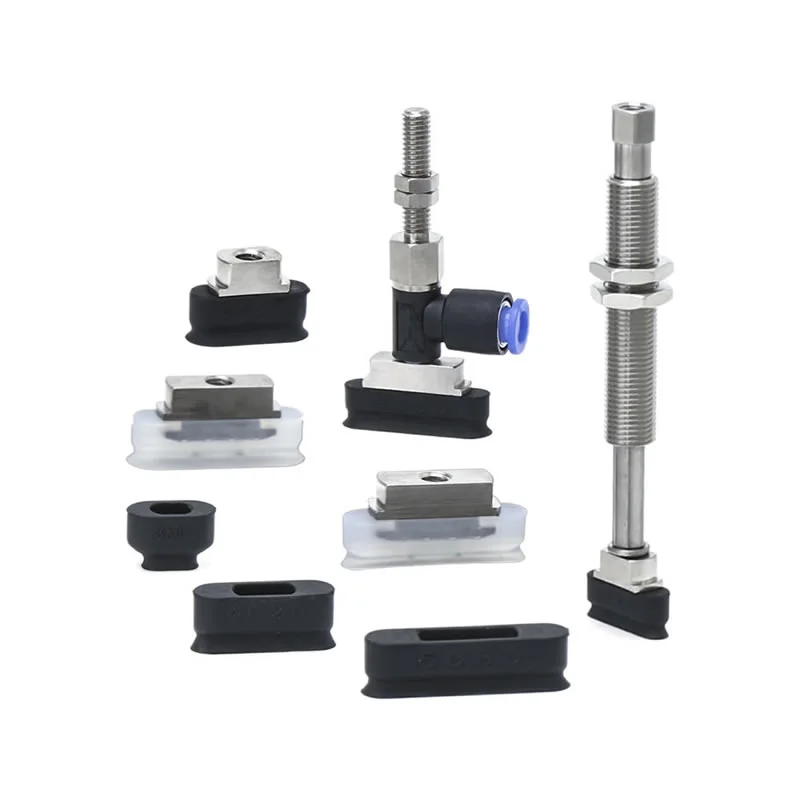

Przyssawki owalne ZP2

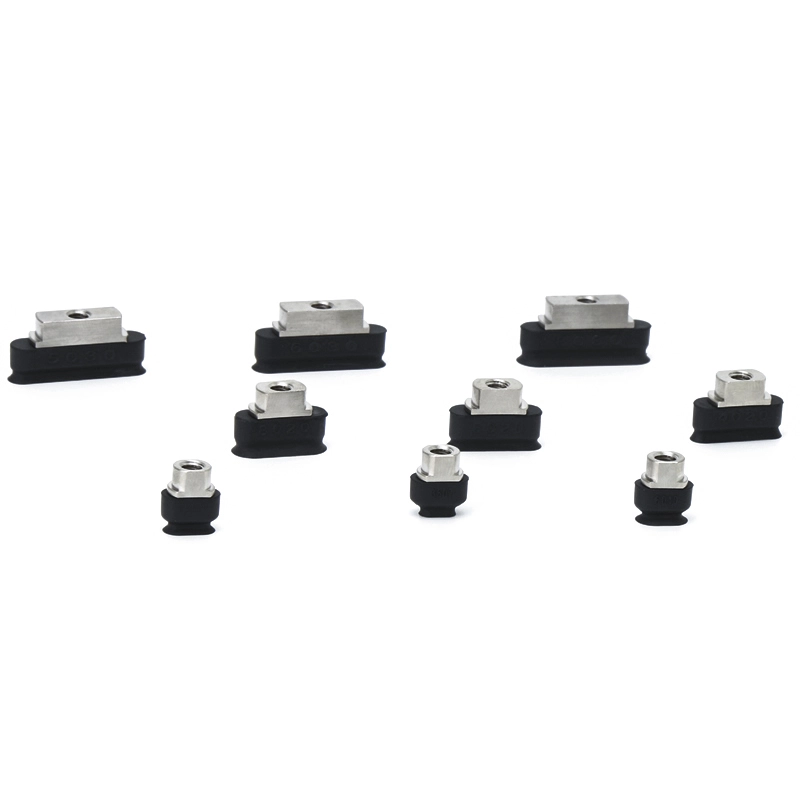

Owalna podkładka próżniowa serii ZP2

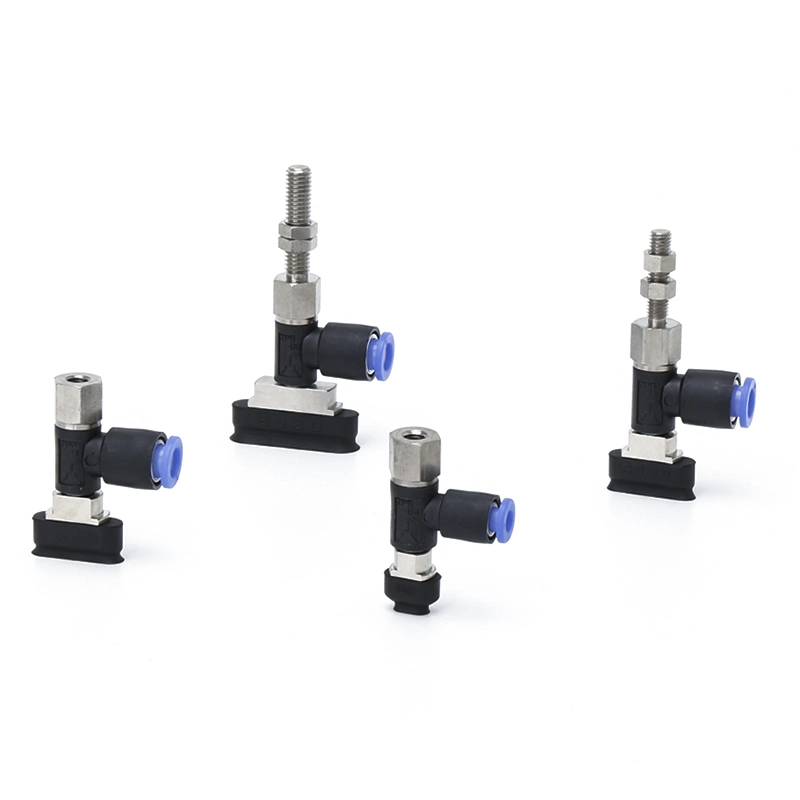

Seria ZP2-T z adapterem, owalną podkładką próżniową

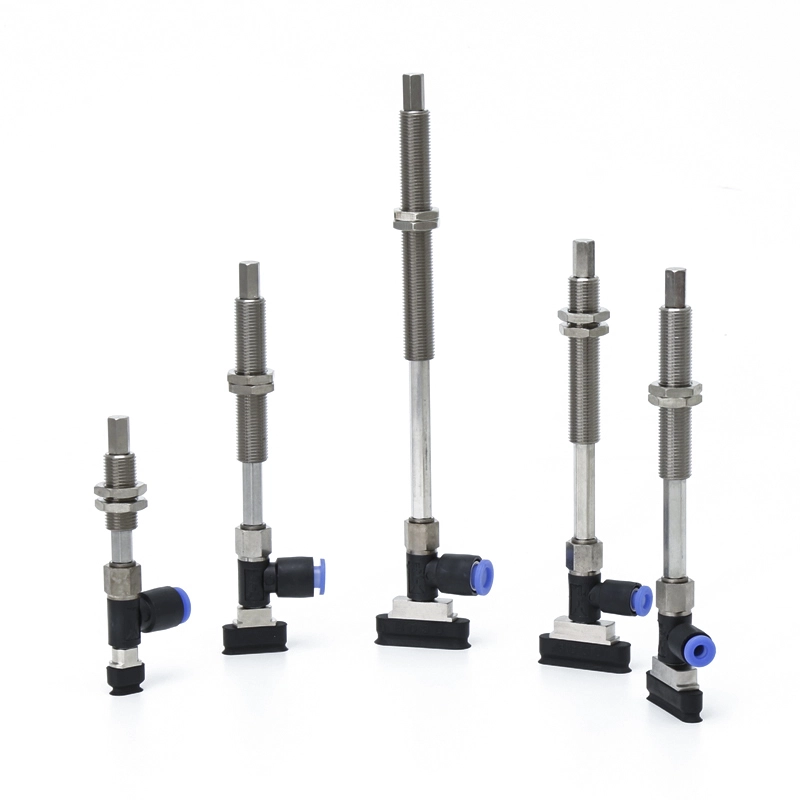

Seria ZP2-T z owalną podkładką próżniową buforującą
Seria ZP2-R z adapterem, owalną podkładką próżniową

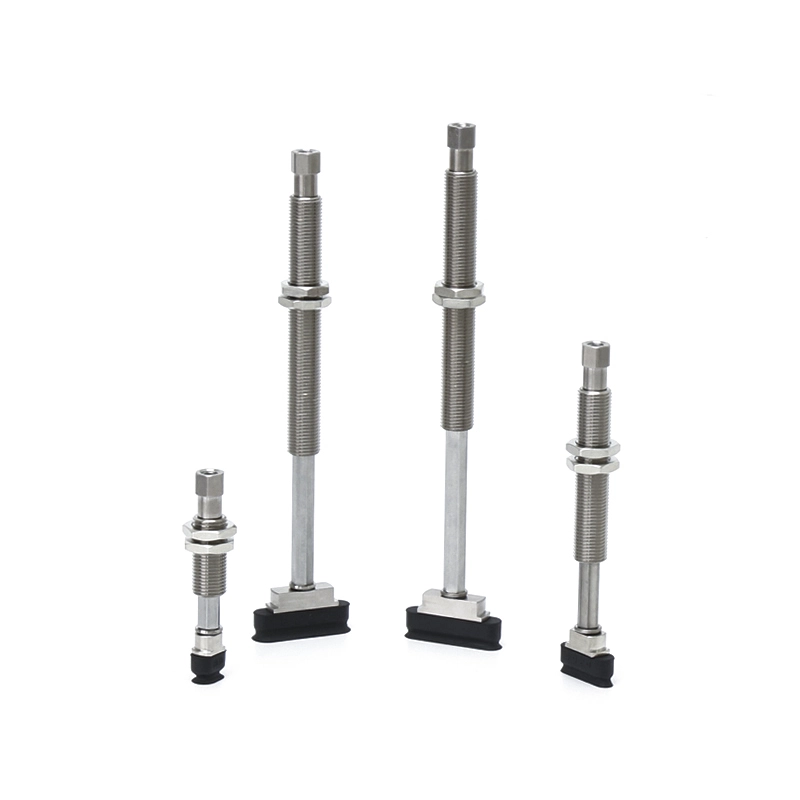

Seria ZP2-R z owalną podkładką próżniową buforującą
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Jako wiodący producent w Chinach, nasza fabryka oferuje dostosowane do indywidualnych potrzeb rozwiązania owalnych przyssawek próżniowych ZP2, dostosowane do rygorystycznych wymagań sektora elektronicznego i motoryzacyjnego. Niezależnie od tego, czy jesteś dostawcą masowym, czy użytkownikiem końcowym, nasza owalna seria ZP2 zapewnia niezawodność niezbędną do precyzyjnej obsługi.
Kluczowe cechy techniczne i specyfikacje
1. Szeroki zakres specyfikacji
Aby zapewnić idealne dopasowanie do każdego smukłego przedmiotu, oferujemy 12 standardowych specyfikacji owalnych przyssawek próżniowych ZP2:
Kompaktowe rozmiary:3,5×7, 4×10, 5×10, 6×10 mm.
Średnie długości:4×20, 5×20, 6×20, 8×20mm.
Rozszerzony zasięg:4×30, 5×30, 6×30, 8×30mm.
2. Doskonałość materiałowa specyficzna dla branży
Wykorzystujemy wysokiej jakości materiały, aby dopasować się do Twojego środowiska pracy:
Wysokiej jakości silikon i NBR:Do zadań ogólnych i wysokotemperaturowych.
Materiały antystatyczne (ESD):Niezbędny przy obsłudze PCB i półprzewodników.
Akcesoria w całości ze stali nierdzewnej:Specjalistyczne konfiguracje zoptymalizowane dla branży baterii litowych.
Podstawowe zalety i najważniejsze cechy
Zoptymalizowany dla ograniczonych przestrzeni:Wąski profil owalnych przyssawek próżniowych ZP2 umożliwia kompletację z dużą gęstością na zatłoczonych PCB lub wąskich profilach opakowań, gdzie po prostu nie mieszczą się okrągłe przyssawki.
Zwiększona stabilność chwytu:Wydłużona powierzchnia ssania zapewnia większy „ślad” na smukłych przedmiotach, takich jak rury lub taśmy uszczelniające, znacznie zmniejszając ryzyko przechylania się lub przesuwania obrabianego przedmiotu.
Elastyczna instalacja:Obsługuje zarówno pionowe, jak i boczne wloty próżniowe. Do każdej przyssawki można podłączyć adapter lub wspornik zderzaka (skok 6–50 mm), aby złagodzić uderzenia na delikatne powierzchnie.
Dostawa bezpośrednio z fabryki:Nasza fabryka w Chinach utrzymuje dużą liczbę produktów w magazynie, zapewniając krótkie terminy realizacji i konkurencyjne ceny w przypadku zamówień globalnych.
Typowe scenariusze zastosowań
Elektronika i półprzewodniki:Montaż PCB, elastyczna produkcja płytek drukowanych i pozycjonowanie elektrod akumulatora.
Części samochodowe:Owalne przyssawki próżniowe ZP2 są często wykorzystywane do przenoszenia i montażu pasków uszczelniających, wydłużonych elementów wykończeniowych i profili z tworzyw sztucznych.
Pakowanie i logistyka:Szybkie etykietowanie, zaklejanie kartonów i sortowanie wydłużonych opakowań.

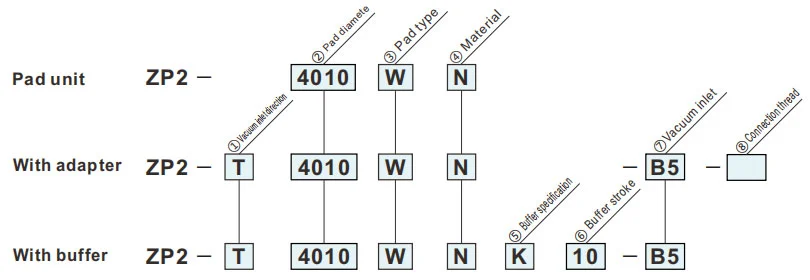

Jak zamówić
- Do detali z ograniczeniami powierzchni adsorpcyjnej.
| ①Kierunek wlotu próżni | ⑦Wlot próżniowy | ⑧Gwint przyłączeniowy | ||
| T | Pionowy |
|
B5 |
— |
|
B50406 |
— | ||
| R | Boczny |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Rozmiar podkładki | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Typ podkładki | |
| W | Owalny |
| ⑦Wlot próżniowy | |
| B5 | M5x0,8 (żeńskie) |
| 04 | ø4Dopasowanie jednym dotknięciem |
| 06 | ø6Dopasowanie jednym dotknięciem |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| ⑤Specyfikacja bufora | |
| K | Nieobrotowy |
| ⑥Udar bufora | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Gwint przyłączeniowy | |
| A5 | M5x0,8 (męski) |
| B5 | M5x0,8 (żeńskie) |
Wymiary (mm)
Zielony symbol to modele niestandardowe.
PP
Typ kostki
| Model | A | B | C | D | øE | Y | |||
|
② Podkładka Rozmiar |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model do porównania: ZP2-4030WS
Wymiary montażowe adaptera
Odpowiedni pad: 3507 W/4010 W/5010 W/6010 W
Odpowiednia podkładka: 4020 W/5020 W/6020 W/8020 W
Odpowiednia podkładka: 4030 W/5030 W/6030 W/8030 W
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
