Bezśladowe przyssawki próżniowe ZP2
Jako wiodący producent w Chinach, nasza fabryka oferuje niestandardowe, bezśladowe przyssawki próżniowe ZP2 z końcówkami PEEK. Rozwiązanie oferowane bezpośrednio przez dostawcę firmy Commaelec (ø6–32 mm) zapobiega zarysowaniom paneli słonecznych, płytek i diod OLED. Wyposażony w pręty buforowe o niskim poziomie pyłu, idealnie nadaje się do zastosowań medycznych i elektronicznych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Bezśladowe przyssawki próżniowe ZP2
Wytrzymały zespół podkładek serii ZP2
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Jako profesjonalny producent i dostawca bezśladowych przyssawek próżniowych ZP2 w Chinach zapewniamy klientom kompleksowe usługi zarządzania projektami.
Przyssawki mieszkowe serii ZP z przyłączem PEEK przeznaczone są do: 1) Instalacji w elektrowniach fotowoltaicznych (wykorzystywanie przyssawek do transportu paneli fotowoltaicznych i zapobiegania zarysowaniom powierzchni szklanych); 2) Obsługa płytek półprzewodnikowych (krzem), montaż soczewek optycznych (szkło/żywica), przenoszenie wyświetlaczy elektronicznych (panel OLED/LCD) i obsługa precyzyjnych elementów urządzeń medycznych (np. akcesoriów do narzędzi chirurgicznych).

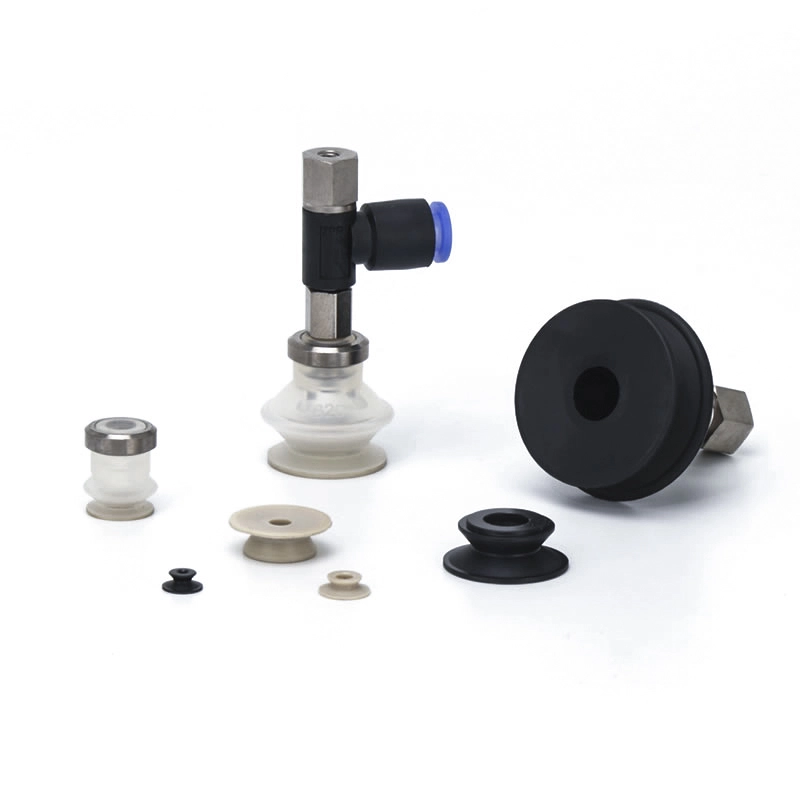

Bezśladowe przyssawki próżniowe ZP2 o średnicach od 6 mm do 32 mm są kompaktowe i zaprojektowane specjalnie dla przemysłu elektronicznego. Wbudowany teleskopowy pręt buforowy wytwarza minimalną ilość pyłu, dzięki czemu szczególnie nadaje się do zastosowań w elektronice precyzyjnej, przemyśle medycznym i farmaceutycznym. Własna fabryka z dużą liczbą produktów na stanie, wysokiej jakości guma, silikon i materiały specjalne, takie jak antystatyczne.
Kluczowe cechy serii ZP2 bez śladów
Zmniejszone znakowanie
Bezśladowe przyssawki próżniowe ZP2 wykorzystują specjalistyczne, niebrudzące materiały i gładką konstrukcję warg, aby zminimalizować pozostałości i wgniecenia na powierzchni
Nadaje się do delikatnych przedmiotów obrabianych, takich jak szkło, metal powlekany i elementy elektroniczne
Stabilne ssanie przy jednoczesnej ochronie wyglądu produktu i zmniejszeniu liczby defektów w produkcji
Rodzaje materiałów
Silikon (gatunek niebrudzący):czysta, odporna na wysoką temperaturę, idealna dla przemysłu precyzyjnego
Poliuretan (PU):odporny na zużycie z niewielką ilością pozostałości do wielokrotnego użytku
Inne niestandardowe, niebrudzące mieszanki dostępne w firmie Commaelec w zależności od potrzeb zastosowania
Commaelec zapewnia stałą jakość materiałów dzięki kontrolowanym zasobom i własnej produkcji
Profile podkładek
Typ płaski:do gładkich, płaskich powierzchni z maksymalną powierzchnią styku
Płaskie z żebrami:poprawia uszczelnienie, jednocześnie zmniejszając ryzyko znakowania
Typ miecha:dopasowuje się do lekko nierównych powierzchni i zapewnia amortyzację
Liczne opcje profili pozwalają na elastyczne dopasowanie do rzeczywistych warunków pracy
Często zadawane pytania
Jak działa technologia bezśladowa?
Bezśladowe przyssawki próżniowe ZP2 wykorzystują specjalnie opracowane, niebrudzące elastomery i zoptymalizowaną geometrię warg.
Gładka powierzchnia styku zmniejsza punkty tarcia i nacisku
Równomierny rozkład podciśnienia pozwala uniknąć miejscowych śladów naprężeń
Czyste materiały zapobiegają pozostałościom oleju i przenoszeniu kolorów
Zapewnia to silne ssanie, jednocześnie chroniąc wrażliwe powierzchnie.
Jakie są różne typy podkładek ZP2 Mark-Free?
Typ płaski: najlepszy do gładkich, sztywnych powierzchni o maksymalnej powierzchni styku
Płaskie z żebrami: poprawia szczelność, jednocześnie minimalizując powstawanie śladów
Typ mieszkowy: dostosowuje się do niewielkich różnic wysokości i nierównych powierzchni
Commaelec oferuje wiele konstrukcji dostosowanych do rzeczywistych warunków produkcyjnych.
Jakie są opcje rozmiaru podkładek ZP2?
Standardowe średnice to: φ40, φ50, φ63, φ80, φ100, φ125
Małe rozmiary: precyzyjne części i lekkie obciążenia
Duże rozmiary: lepsza przyczepność w przypadku większych paneli
Commaelec obsługuje produkty masowe i niestandardowe rozmiary dla konkretnych zastosowań.
Jak zapobiegać przedwczesnemu zużyciu?
Wybierz odpowiedni materiał w oparciu o temperaturę i środowisko
Unikaj nadmiernego podciśnienia lub niewspółosiowości
Użyj uchwytów buforujących, aby zmniejszyć uderzenia podczas kontaktu
Regularna kontrola i terminowa wymiana zużytych warg
Wysokiej jakości materiały firmy Commaelec (np. PU, silikon) pomagają wydłużyć żywotność w przypadku zastosowań o dużej liczbie cykli.
Jakie są dostępne materiały?
Bezśladowe przyssawki próżniowe ZP2 dostępne są w wersjach:
Silikon niebrudzący: czysty, żaroodporny, idealny do elektroniki
Poliuretan (PU): trwały i odporny na zużycie
Mieszanki niestandardowe: materiały antystatyczne lub materiały dostosowane do konkretnego zastosowania
Commaelec zapewnia stabilne dostawy materiałów i stałą wydajność dzięki kontrolowanej produkcji.
Jak zamówić
- Na obrabianym przedmiocie nie pozostają żadne ślady adsorpcji (składniki gumy).

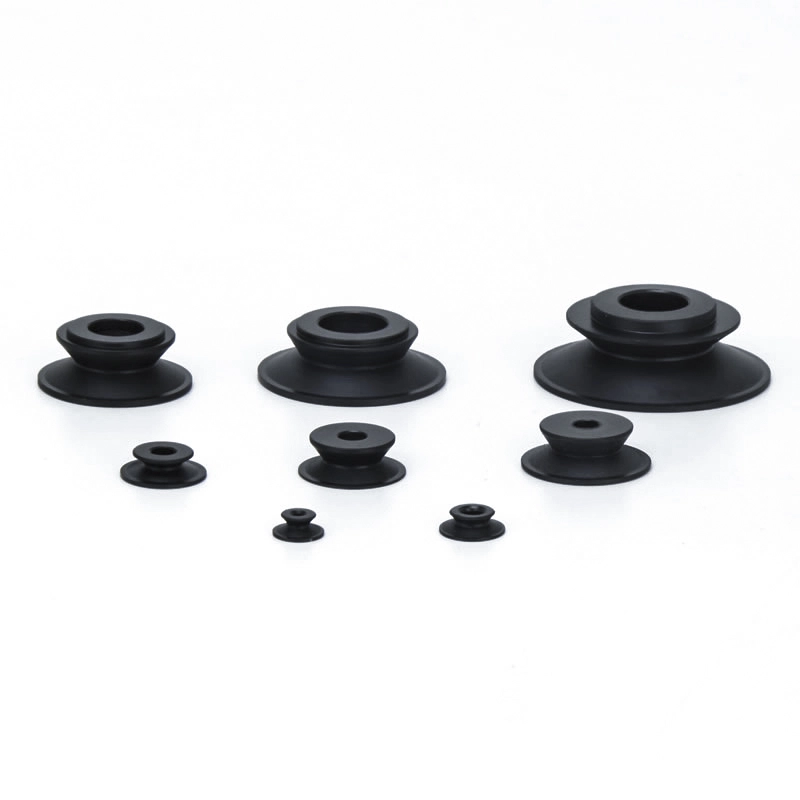

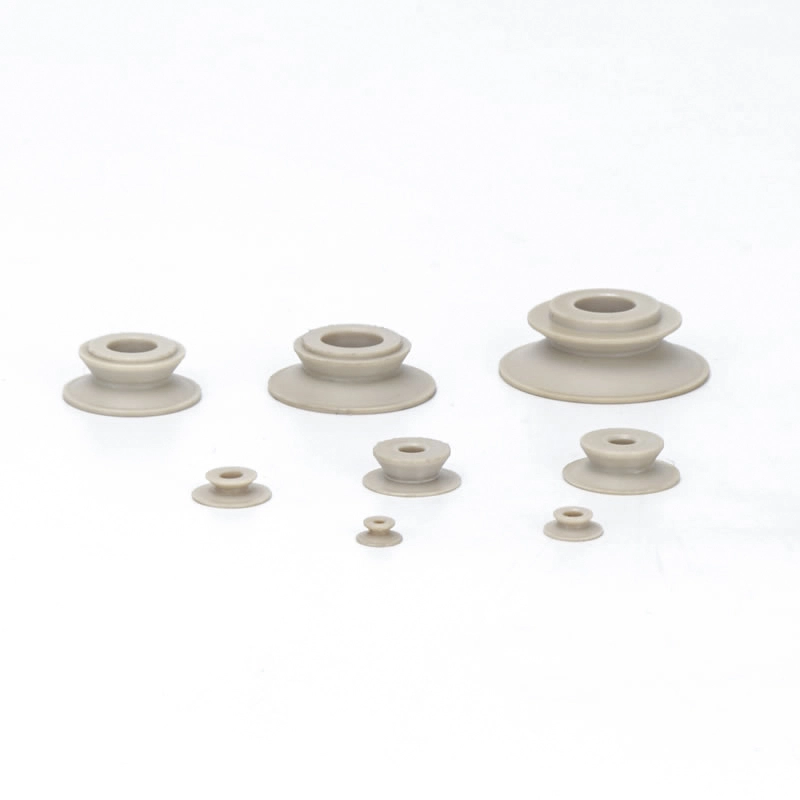

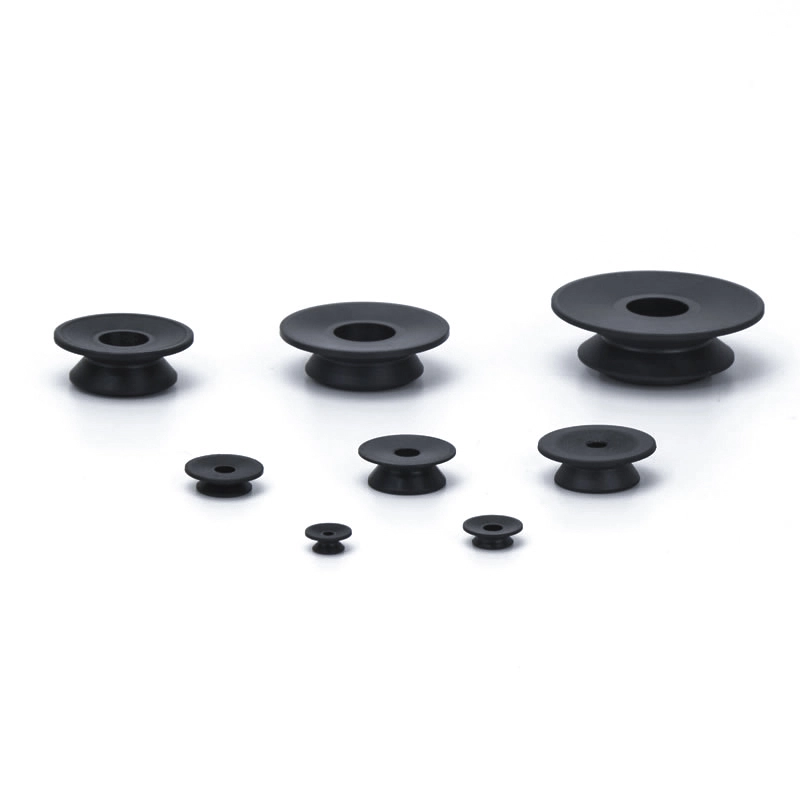

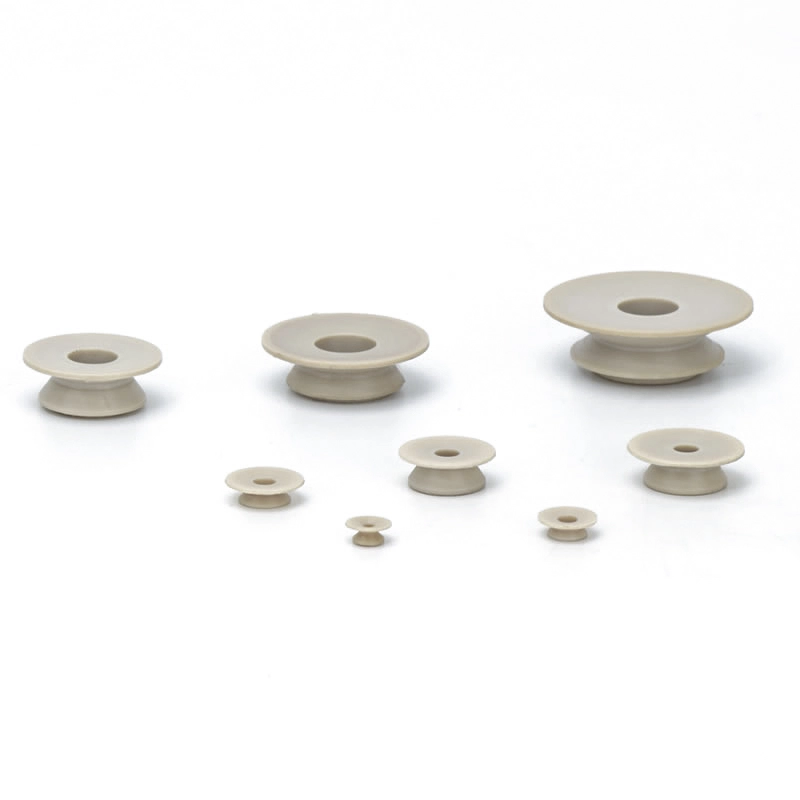

Zapobiega bezpośredniemu kontaktowi przedmiotu obrabianego z gumą poprzez zainstalowanie nakładki PEEK na podkładce mieszka, aby zapobiec przenoszeniu składników gumowych. - Idealny do podkładki mieszkowej serii ZP (ø6 do ø32)
| ②Średnica podkładki (mm) | |
| Symbol | Odpowiednia podkładka |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Materiał mocujący | |
| P | ZERKAĆ |
| Lekarz rodzinny | Przewodzący PEEK |
- W przypadku zamawiania z podkładką należy umieścić „*” pod numerem katalogowym podkładki, jak pokazano poniżej. Należy pamiętać, że podkładka nie jest dostarczana z zamontowaną nasadką.
- Jeżeli nasadka jest wykonana z przewodzącego PEEK, na podkładkę należy zastosować materiał przewodzący.
- Przed użyciem nasadki należy oczyścić produkt.
- Ten produkt nie jest czyszczony po obróbce. Jeśli produkt jest używany w stanie, w jakim został dostarczony, na obrabianych elementach mogą pozostać resztki materiału. Wyczyść przed użyciem.
- Jeśli kontakt z twardym materiałem stanowi problem, nie używaj tego produktu.
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
