Zasysanie próżniowe to podstawowe rozwiązanie umożliwiające „elastyczne chwytanie” w automatyce przemysłowej, posiadające cztery podstawowe zalety: chwytanie nieniszczące, możliwość dostosowania do przedmiotów obrabianych z wielu materiałów/nieregularnych, czystość i ochrona środowiska oraz elastyczne działanie. Można go dostosować do różnych cech przemysłowych detali (cienkie/grube, precyzyjne/grube, sanitarne/standardowe).

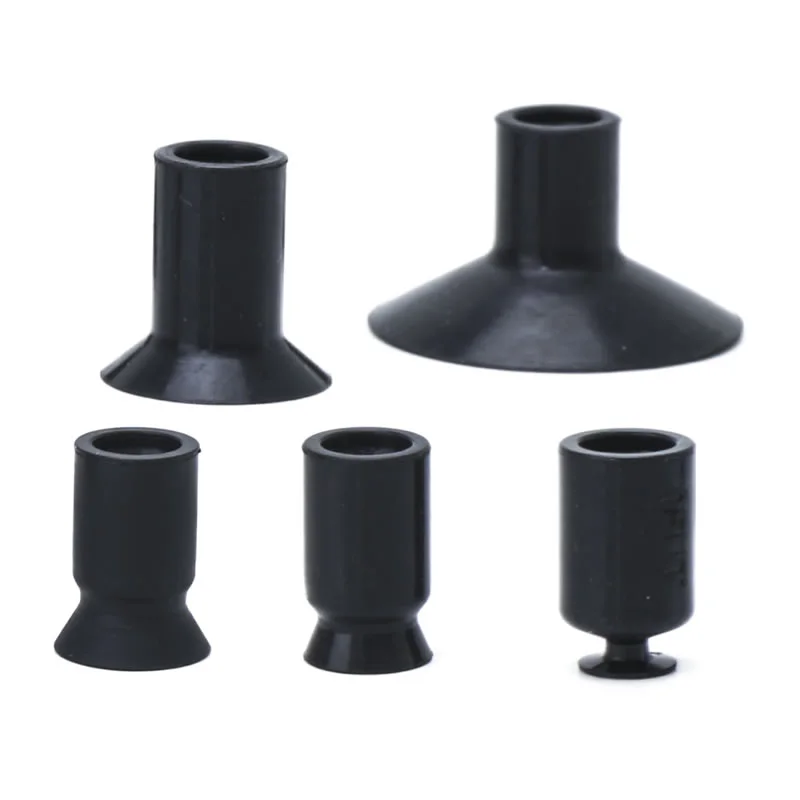

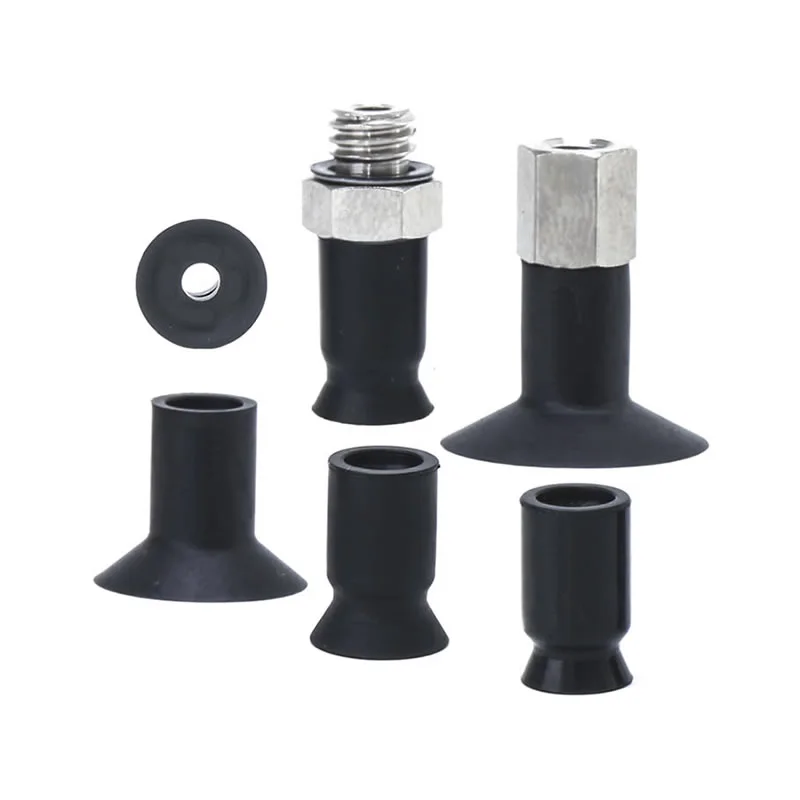

Kompaktowe przyssawki próżniowe ZP2
Jako profesjonalny producent w Chinach, nasza fabryka oferuje niestandardowe kompaktowe przyssawki próżniowe ZP2 (ø6-8) ze wzmocnieniem żebrowym zapewniającym wysoką nośność i odporność na odkształcenia. Oferujemy również cienką serię ZP2 UT (ø5-20) z wąską osłoną, która zapewnia bezzmarszczkową obsługę delikatnych materiałów. W magazynie posiadamy opcje antystatyczne i ze stali nierdzewnej do przewodów elektronicznych i baterii litowych.
Kliknij i rozpocznij selekcję
》Wróć do informacji o produkcie
Kompaktowe przyssawki próżniowe ZP2
Kompaktowa jednostka podciśnieniowa serii ZP2
Seria ZP2-T z adapterem Kompaktowa podkładka próżniowa
Opis
Jak zamówić
Dane techniczne / materiał
Aplikacje
Ratunek
Jako wiodący chiński producent, nasza fabryka oferuje dostosowane do indywidualnych potrzeb kompaktowe przyssawki próżniowe ZP2 zaprojektowane specjalnie dla przemysłu precyzyjnego, charakteryzujące się następującymi podstawowymi zaletami:
Wysoka wydajność, niski koszt:Wykorzystując dojrzały krajowy łańcuch dostaw, skutecznie kontrolujemy koszty, zapewniając jednocześnie wyjątkową wydajność ssania, zmniejszając w ten sposób koszty zaopatrzenia naszych klientów.
Konstrukcja o wysokim obciążeniu serii ZP2:Nasze kompaktowe przyssawki próżniowe ZP2 (ø6–8) mają unikalną konstrukcję wzmocnioną żebrami. Nawet przy wyjątkowo małych wymiarach zapewniają wyjątkową odporność na odkształcenia i stabilność obciążenia, co czyni je preferowanym wyborem do przenoszenia cienkich blach i precyzyjnych elementów z tworzyw sztucznych.
Seria ZP2 cienkoprofilowa UT:Seria ta, zaprojektowana specjalnie do elastycznych detali (ø5–20), charakteryzuje się ultracienką strukturą osłony. Ta niskoprofilowa konstrukcja skutecznie zapobiega marszczeniu i deformowaniu delikatnych materiałów, takich jak cienkie folie i arkusze winylowe, podczas procesu zasysania.
Stabilne dostawy:Wspierani przez dojrzałe procesy produkcyjne, wykorzystujemy wysokiej jakości materiały (takie jak silikon) w połączeniu z zaawansowaną technologią utrzymywania próżni, aby zapewnić bezpieczne i stabilne operacje chwytania; co więcej, nasze znaczne zapasy pozwalają na szybką dostawę, aby sprostać wymaganiom klientów.
Często zadawane pytania
Jakie są różne typy podkładek ZP2?
Kompaktowe przyssawki próżniowe ZP2 oferują kilka konstrukcji podkładek dostosowanych do rzeczywistych warunków pracy:
Wersja płaska: do gładkich, sztywnych powierzchni ze stabilnym uszczelnieniem
Płaskie z żebrami: poprawia uszczelnienie próżniowe na lekko chropowatych powierzchniach
Typ mieszkowy: wyrównuje różnice wysokości i zapewnia amortyzację
Commaelec zapewnia wiele konfiguracji, aby zapewnić lepsze dopasowanie i wydajność w systemach automatyki.
Jakie zakresy rozmiarów są dostępne?
Standardowe rozmiary to: φ40, φ50, φ63, φ80, φ100, φ125
Mniejsze średnice: odpowiednie do części precyzyjnych lub lekkich
Większe średnice: silniejsze ssanie w przypadku ciężkich lub dużych przedmiotów obrabianych
Fabryka Commaelec utrzymuje stabilne zapasy i obsługuje niestandardowe rozmiary dla potrzeb opartych na projekcie.
Jak przyssawki ZP2 wypadają w porównaniu z ZP3 lub ZP?
Seria ZP2: wyważona konstrukcja o większej sztywności i możliwości adaptacji przegubów kulowych, odpowiednia do zastosowań ogólnych i ciężkich
Seria ZP3: zazwyczaj zoptymalizowana pod kątem lżejszej, szybszej obsługi i bardziej kompaktowych konfiguracji
Seria ZP (standard): podstawowe zastosowania o prostszej strukturze
W porównaniu do innych przyssawek Compact ZP2 zapewniają lepszą stabilność na nierównych powierzchniach przy jednoczesnym zachowaniu elastyczności w montażu i doborze materiału.
Czy nadają się do delikatnych części?
Tak, przy odpowiedniej konfiguracji:
Aby zapewnić delikatny kontakt, używaj miękkich materiałów, takich jak silikon
Wybierz typy mieszkowe lub amortyzowane, aby zmniejszyć siłę uderzenia
Opcjonalne mocowania buforowe pomagają chronić delikatne powierzchnie, takie jak szkło lub części powlekane
Jak zamówić
- Dodano 8 typów od ø6 do ø20.
- C: Do przedmiotów łatwo odkształcających się. Obrabiane elementy można łatwo usunąć dzięki żebrom.
- UT: Do adsorpcji miękkich elementów, takich jak cienkie arkusze lub winyl. Zmniejsza się marszczenie lub deformacja podczas adsorpcji.
- Dotyczy adaptera serii ZP.
|
③ Typ podkładki
② Średnica podkładki (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Typ płaski z żebrami | — | — | ● | ● | ● | — | — | — | — |
| Ut | Cienki płaski typ | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiał | |
| N | NBR |
| S | Guma silikonowa |
| U | Guma uretanowa |
| F | FKM |
| GN | Przewodzący NBR |
| GS | Przewodząca guma silikonowa |
Zielony symbol to modele niestandardowe.
| Wymiary montażowe adaptera | |
| Jeśli adapter zostanie wykonany przez klienta, zaprojektuj adapter o wymiarach pokazanych po prawej stronie. |
|
Wymiary (mm)
Zielony symbol to modele niestandardowe.
HT
Cienki płaski z żebrowanym typem
| Model | øA | øB | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model do porównania: ZP2-B06CGN
HT
Cienki płaski z żebrowanym typem
| Model | øA | øB | øC | Y | |||
|
② Podkładka śr. |
③ Podkładka typ |
④ Podkładka Tworzywo |
|||||
| ZP2 | 05 | Ut | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model do porównania: ZP2-05UTN
Dane techniczne
| Pierścień zabezpieczający/typ podkładki | Średnica/wymiary podkładki | Aplikacja | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Bez pierścienia zabezpieczającego | Typ płaski (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ owalny (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Do detali z ograniczeniami powierzchni adsorpcyjnej | |
| Cienki płaski typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Można zmniejszyć marszczenie lub deformację podczas adsorpcji. | |
| Cienki płaski typ z Żebrami (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Do miękkich przedmiotów, takich jak cienkie blachy lub winyl. Obrabiane elementy można łatwo usunąć dzięki żebrom | |
| Typ mieszkowy (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Z pierścieniem blokującym | Typ płaski (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do detali o płaskich i nieodkształconych powierzchniach |
| Typ płaski z Żebrami (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do przedmiotów łatwo odkształcających się. Obrabiane elementy można łatwo usunąć dzięki żebrom | |
| Typ mieszkowy (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Do stosowania tam, gdzie nie ma miejsca na bufor lub do detali o pochyłych powierzchniach | |
| Głęboki typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Do przedmiotów o zakrzywionych powierzchniach lub do przedmiotów kulistych | |
Materiał i charakterystyka podkładki
⚪:Niewielki wpływ lub brak wpływu △:Można stosować w zależności od warunków X:Nieodpowiednie
|
Tworzywo
Charakterystyka
|
Symbol | Twardość HS (±5°) |
Kolor z guma |
Operacyjny temperatura zakres (°C) |
Olej opór benzyna |
Olej opór benzol |
Opierać opór |
Kwas opór |
Odporność na warunki atmosferyczne | Ozon opór |
Abrazja opór |
Wodoodporny | Rozpuszczalnik opór (Benzen, toluen) |
Aplikacja |
| NBR | N | 50 | Czarny | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Przeniesienie prac ogólnych, tektury falistej, płyty fornirowej, blachy żelaznej i innych |
| Guma silikonowa | S | 45 ~ 50 | Biały | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik, Usuwanie z odlewu ciśnieniowego, Cienkie prace, Robot kuchenny |
| Guma uretanowa | U | 50 ~ 60 | Brązowy | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Tektura falista, płyta żelazna, płyta fornirowana |
| FKM | F | 60 | Czarny | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Praca chemiczna |
| Przewodzący NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Ogólna praca półprzewodników (oporność na elektryczność statyczną) | |
| Przewodząca guma silikonowa | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Półprzewodnik (elektryczność statyczna) |
Powyższa tabela obejmuje jedynie ogólną charakterystykę przedmiotowych materiałów gumowych. Niebieski symbol to modele niestandardowe.
Zarys zastosowań elementów pneumatycznych (przyssawek próżniowych) w różnych dziedzinach przemysłu
I. Podstawowe mocne strony
II. Ekstrakcja zastosowań według gałęzi przemysłu
A. Medycyna i przemysł medyczny
A.1: Podstawowe wymagania:Czysty i wolny od zanieczyszczeń (zgodny z FDA/GMP), delikatny i nieniszczący oraz zapobiegający zanieczyszczeniom krzyżowym
A.2 Kluczowe scenariusze:
1. Opakowanie farmaceutyczne: butelka leku / płytka farmaceutyczna / worek infuzyjny do odbioru (silikonowa przyssawka spożywcza, bez wydzielania cząstek)
2. Montaż wyrobów medycznych: narzędzi chirurgicznych/cewników medycznych/elementów obsługi protez (regulowane podciśnienie, zabezpieczenie przed deformacją)
3. Laboratorium biologiczne: szalka Petriego/probówka wirówkowa/karta odczynnikowa (odporna chemicznie, sterylna)
B. Przemysł elektroniczny i półprzewodników
B.1 Podstawowe wymagania:antystatyczny (10⁶-10¹¹Ω), precyzyjne pozycjonowanie (błąd ≤0,01mm), odporność na zarysowania
B.2 Kluczowe scenariusze:
1. Chip/półprzewodnik: obsługa płytek, pakowanie chipów (porowata przyssawka ceramiczna/antystatyczna silikonowa, równomierne podciśnienie zapobiegające pęknięciu)
2. PCB/elementy: Elastyczna płytka PCB, mikroelementy (rezystory 0402) montowane powierzchniowo (cienkie silikonowe/żelowe/mikroprzyssawki zapobiegające marszczeniu/rozdarciom)
3. Wyświetlacz: panel LCD/OLED, uchwyt ze szkła dotykowego (materiał o wysokiej przezroczystości, bez plam i zarysowań)
C. Przemysł samochodowy i części samochodowych
C.1 Podstawowe wymagania:duże ssanie (pojedyncza tarcza ssąca ≥500N), dostosowanie do wielu specyfikacji (metal/plastik/szkło), antypoślizgowość
C.2 Kluczowe scenariusze:
4. Produkcja korpusu: spawanie blachy stalowej / ramy drzwi (guma o dużej średnicy / układ przyssawek z wieloma przyssawkami, tekstura antypoślizgowa)
5. Szkło / Wnętrze: Montaż szyby przedniej, przeniesienie skórzanej powierzchni siedziska (przyssawki silikonowe / gąbkowe odporne na temperaturę, zabezpieczenie przed odkształceniami)
6. Części: korpus cylindra silnika / chwytak obudowy skrzyni biegów (podciśnienie + blokada mechaniczna, zabezpieczenie przed upadkiem)
D. Przemysł spożywczy i opakowaniowy
D.1 Podstawowe wymagania:Materiał dopuszczony do kontaktu z żywnością (certyfikat FDA), łatwy do czyszczenia, odporny na zgniatanie
D.2 Kluczowe scenariusze:
1. Obsługa żywności: sortowanie wypieków / świeżego mięsa / owoców (przyssawka gąbkowa o niskim ssaniu, bezwonna i łatwa do mycia)
2. Automatyzacja pakowania: otwieranie torebek do pakowania, formowanie sterylnego kartonu (eliminacja statyczna / odsysanie wielopunktowe, odpowiednie do opakowań cienkich / twardych)
E. Branża logistyczno-magazynowa
E.1 Podstawowe wymagania:sprawna adaptacja (wiele specyfikacji towarów), stabilne ciśnienie, zabezpieczenie przed upadkiem
E.2 Kluczowe scenariusze:
1. Obsługa kartonów: sortowanie kartonów w handlu elektronicznym (regulowany układ ssania, podciśnienie)
2. Płyta/rolka: transfer w rolce z płyty drewnianej/folii z tworzywa sztucznego (długi pasek/pierścieniowa przyssawka, równomierna adsorpcja zapobiegająca przesunięciu)
F. Nowa energetyka i przemysł specjalny
F.1 Nowa energia (bateria litowa/pv):
1. Płytka baterii litowej (antystatyczna porowata przyssawka, ochrona przed kurzem), szkło fotowoltaiczne (duża przyssawka silikonowa, bez zarysowań)
F.2 Druk i papier
1. Przechwytywanie papieru/druku (chłonny materiał papierowy, niewielkie podciśnienie, aby zapobiec rozdarciu i zanieczyszczeniu atramentu)
III. Podsumowanie podstawowej logiki adaptacji
| Charakterystyka przedmiotu obrabianego | Program adaptacji pipet | Odpowiednie scenariusze branżowe |
| Cienki/Kruchy/Precyzyjny | Materiał silikonowy/ceramiczny, mikro podciśnienie, mikro dysza ssąca | Półprzewodniki elektroniczne, farmaceutyka |
| Ciężkie przedmioty / Duży rozmiar | Materiał gumowy, przyssawka o dużej średnicy, zestaw przyssawek | Samochody, panele logistyczne |
| Zdrowie/Zapobieganie zanieczyszczeniom | Silikon spożywczy/medyczny, łatwa do czyszczenia konstrukcja | Medycyna, jedzenie |
| Miękkie/nieregularne powierzchnie | Materiał gąbczasty, odkształcalna przyssawka | Wnętrza samochodów, jedzenie |
| Wymagania antystatyczne | Silikon antystatyczny, wspomagany wiatrem jonowym | półprzewodnik elektroniczny |
Instrukcja instalacji
Pobierz PDF
Ostrzeżenie + uwaga （Przeczytaj przed użyciem）
Pobierz PDF
